Das Format sieht wie folgt aus:
Pkt(n): ddd:hh:mm:ss.mmm Rx/Tx:<data>
ddd – Tage seit dem letzten Neustart des Systems
hh – Stunden seit dem letzten Neustart des Systems
mm – Minuten seit dem letzten Neustart des Systems
ss – Sekunden seit dem letzten Neustart des Systems
mmm – Millisekunden seit dem letzten Neustart des Systems
<data> – Datenpaket erhalten. Bei Modbus-Slave-Daten werden alle Datenbytes im
Hex-Format (xxh) angezeigt. Bei Raw-/ASCII- und Modbus/ASCII-Daten werden alle
Zeichen als Zeichen angezeigt. Daten in einem anderen Format als ASCII werden im
Hex-Format (xxh) angezeigt.
3.9.4
Ethernet-Protokolle
Die Seite „Ethernet Logs" zeigt ein Protokoll empfangener und übertragener Ethernetport-
Nachrichten. Es werden bis zu 520 Byte pro Meldung und bis zu 32 Meldungen
protokolliert. Dies soll beim Debuggen von Problemen mit der Ethernetverbindung helfen,
indem die korrekten Start- und Endbytes einer Übertragung erkannt und Geräteprobleme
diagnostiziert werden. Durch Anklicken der Schaltfläche „Reset Log" kann das Protokoll
jederzeit gelöscht werden.

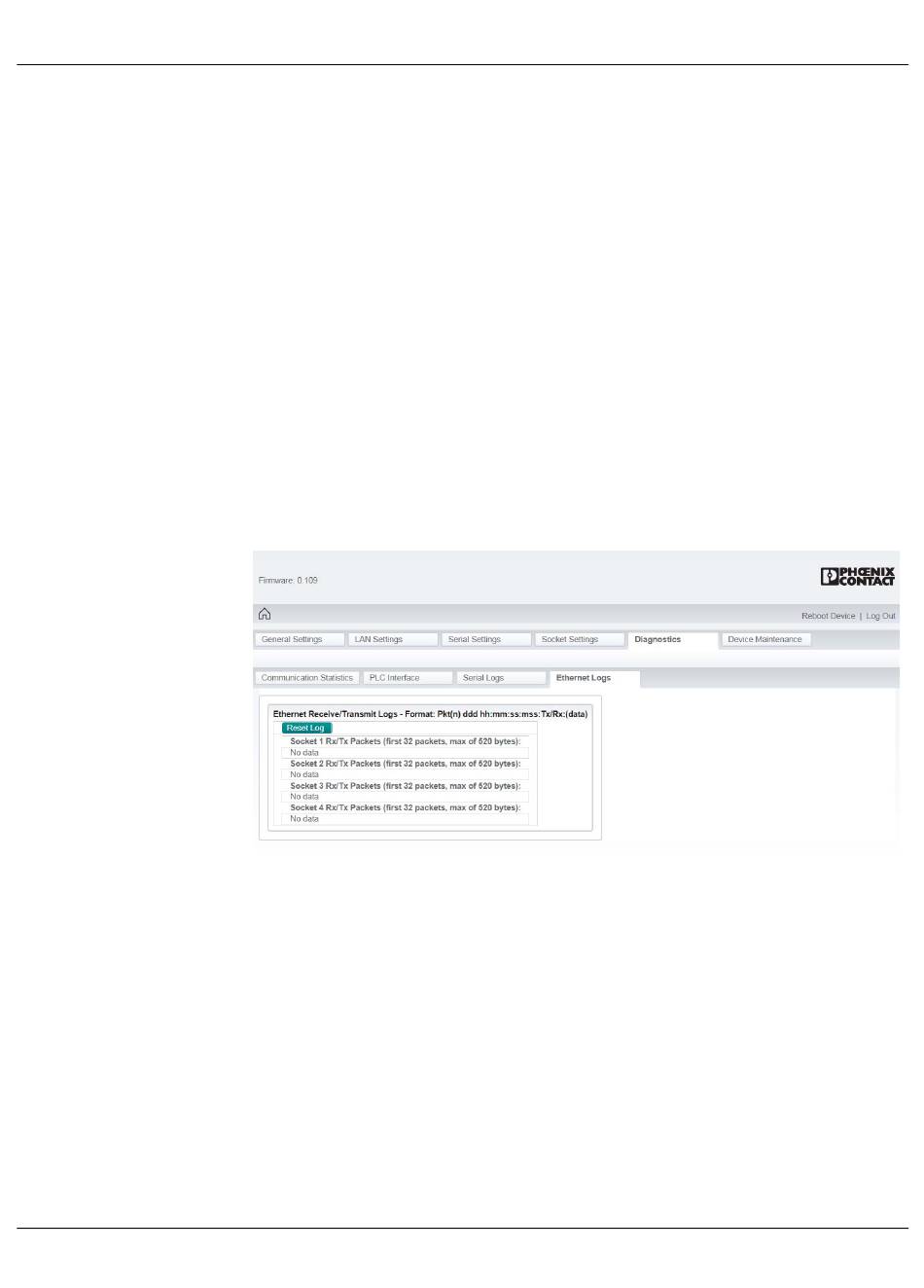

Figure 3-19
Seite „Ethernet Logs"
Das Format sieht wie folgt aus:
Pkt(n): ddd:hh:mm:ss.mmm Rx/Tx:<data>
ddd – Tage seit dem letzten Neustart des Systems
hh – Stunden seit dem letzten Neustart des Systems
mm – Minuten seit dem letzten Neustart des Systems
ss – Sekunden seit dem letzten Neustart des Systems
mmm – Millisekunden seit dem letzten Neustart des Systems
<data> – Datenpaket erhalten. Bei Modbus-Slave-Daten werden alle Datenbytes im
Hex-Format (xxh) angezeigt. Bei Raw-/ASCII- und Modbus/ASCII-Daten werden alle
Zeichen als Zeichen angezeigt. Daten in einem anderen Format als ASCII werden im
Hex-Format (xxh) angezeigt.
Konfiguration und Inbetriebnahme
PHOENIX CONTACT
43
