3749_de_B
3.7.2.1
Modbus-Konfiguration

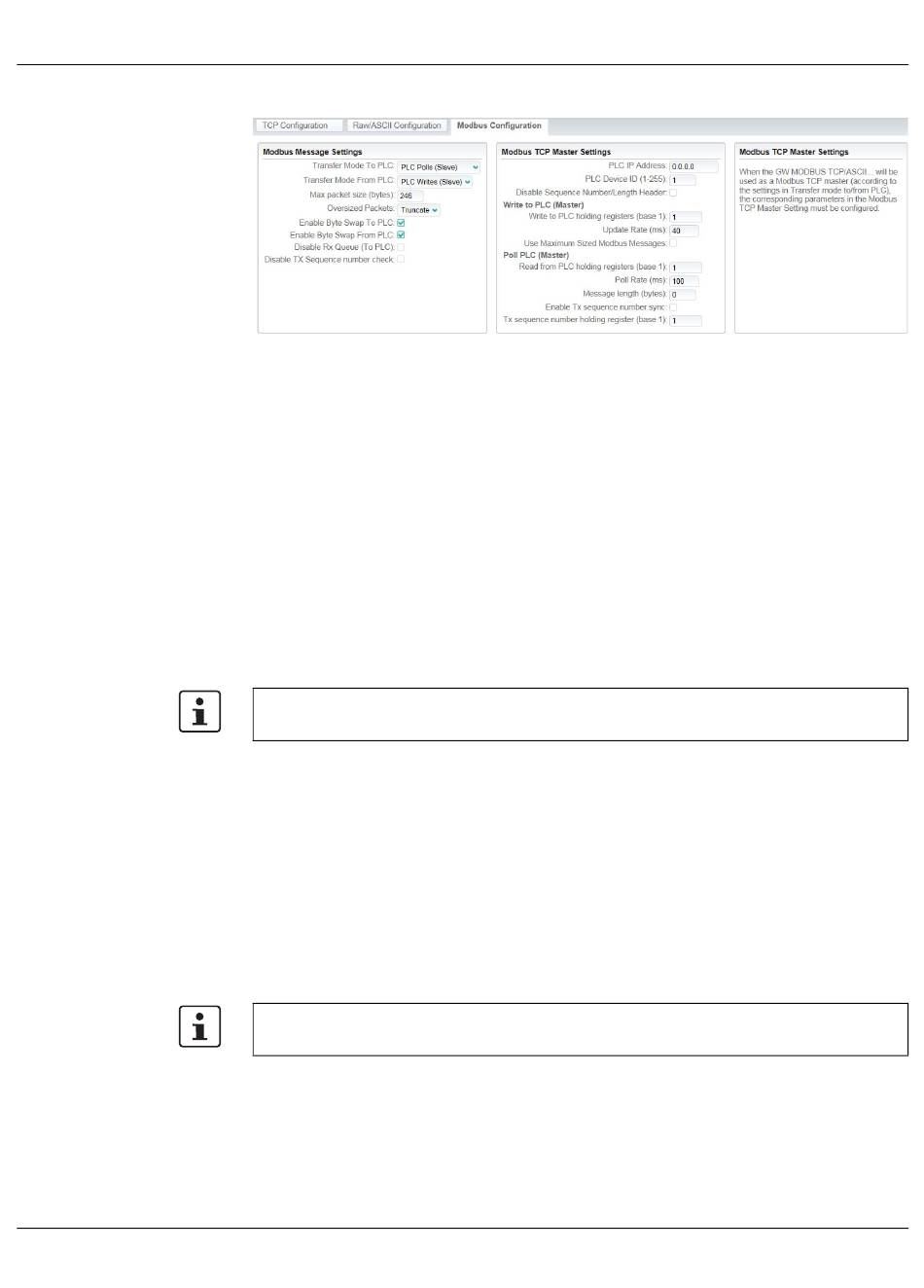

Figure 3-10
Seite „Modbus Configuration"
Modbus Message Settings
Unter der Registerkarte „Modbus Configuration" können die Einstellungen vorgenommen
werden, mit denen die Art der Übertragung der Raw/ASCII-Daten an eine Modbus-Steue-
rung festgelegt wird. Bei Auswahl von Modbus RTU oder Modbus ASCII als serielles Pro-
tokoll wird die Seite „Modbus Configuration" nicht verwendet.
Transfer mode to PLC: Gibt die Art der Übertragung der Raw/ASCII-Daten (über
–
Modbus) an die SPS an. Bei Auswahl von PLC Polls (Slave) fragt die SPS durch
kontinuierliches Verschicken von Leseanfragen das GW MODBUS TCP/ASCII... nach
empfangenen Daten ab. Bei Auswahl von Write to PLC (Master) schreibt der
GW MODBUS TCP/ASCII... mittels geschriebener Meldungen die empfangenen
Daten in die angegebene SPS-Adresse. Bei Auswahl von Off werden die
empfangenen Daten nicht an die SPS versendet.
Als Standard ist der Modus Slave eingestellt.
PLC Polls (Slave) sind als Schnittstellen mit den seriellen Modbus-Mastern
auszuwählen.
Transfer mode from PLC: Gibt die Art der Übertragung der Raw/ASCII-Daten (über
–
Modbus) von der SPS an. Bei Auswahl von „PLC Writes (Slave)" überträgt die SPS
Daten mittels geschriebener Meldungen. Eine empfangene Meldung mit einer
ansteigenden Sequenznummer zeigt an, dass neue Daten zu versenden sind,
solange die Option „Disable Tx Sequence Nummer Check" aktiviert ist. Der GW
MODBUS TCP/ASCII... übermittelt bei Auswahl von „PLC Polls (Master)"
Lesemeldungen zur Abfrage der SPS an die angegebene Adresse, mit der
angegebenen Rate und Meldungslänge. Eine empfangene Meldung mit einer
ansteigenden Sequenznummer zeigt an, dass neue Daten zu versenden sind,
solange die Option „Disable Tx Sequence Nummer Check" aktiviert ist. Bei Auswahl
von Off wird die Datenübertragung von der SPS abgelehnt.
Als Standard ist der Modus Slave eingestellt.
PLC Writes (Slave) sind als Schnittstellen mit den seriellen Modbus-Mastern
auszuwählen.
–
Max packet size: Legt die maximal zulässige Größe eines empfangenen seriellen
oder Ethernet-Pakets fest. Die Standardeinstellung ist 246 Byte. Im Modus SPS Polls
(Master) beträgt die maximale Paketgröße 1518 Byte.
–
Oversized packets: Legt den Umgang mit empfangenen übergroßen Paketen fest.
Paket entsprechend den Einstellungen für die Maximalgröße aufteilen oder verwerfen.
Konfiguration und Inbetriebnahme
PHOENIX CONTACT
27
