GW MODBUS TCP/ASCII...
22
PHOENIX CONTACT
3.7.1
Schnittstellenkonfiguration

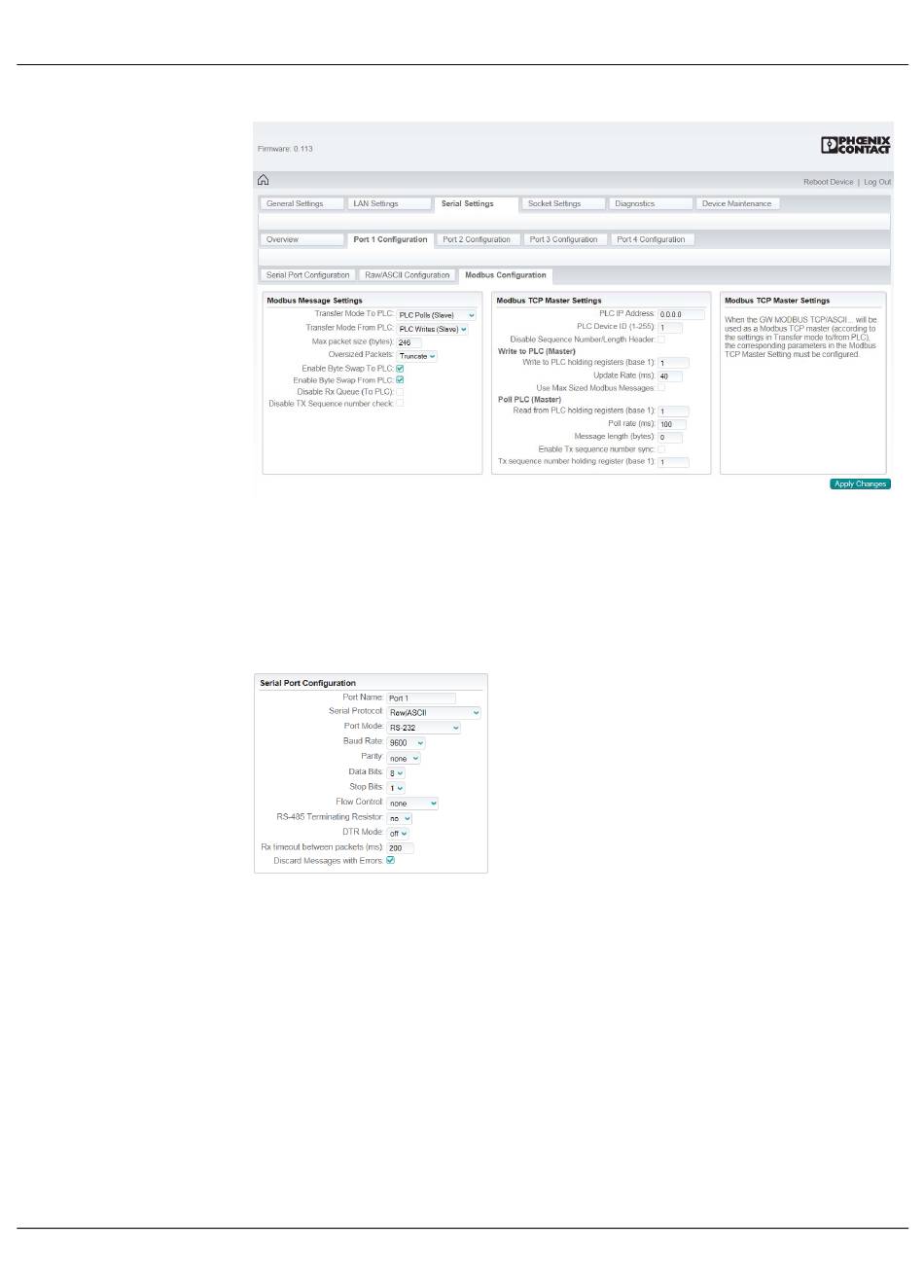

Figure 3-7
Seite „Serial Settings/Port 1 Configuration"
3.7.1.1
Serielle Schnittstelle konfigurieren
1.
Klicken Sie auf der Seite „Serial Settings" die Registerkarte „Port Configuration" an.
2.
Legen Sie in der Gruppe „Serial Port Configuration" die Einstellungen für jede serielle
Schnittstelle entsprechend dem angeschlossenen seriellen Teilnehmer fest.
Figure 3-8
Gruppe „Serial Port Configuration"
Port Name: Geben Sie eine Bezeichnung für die Schnittstelle ein. Diese kann zur
einfachen Erkennung dem angeschlossenen Teilnehmer entsprechen, beispielsweise
„Etikettenscanner".
Serial Protocol: Wählen Sie das Protokoll, das für die serielle Schnittstelle verwendet
werden soll. Wird ein serielles Raw/ASCII-Gerät angeschlossen, aus dem Drop-down-
Menü „Serial protocol" Raw/ASCII auswählen. In diesem Fall werden die ASCII-Daten
in Modbus-Registern abgebildet. Wählen Sie zum Anschluss eines Modbus/RTU-
Masters an die serielle Schnittstelle Modbus/RTU aus. Diese kann beispielsweise
verwendet werden, wenn das GW MODBUS TCP/ASCII...-Modul (Version mit
mehreren seriellen Schnittstellen) an einer seriellen Schnittstelle mit einem
Raw/ASCII-Gerät verbunden ist und der Zugriff auf die Raw/ASCII-Daten über einen
Modbus/RTU-Master an der anderen seriellen Schnittstelle erfolgen soll. Wählen Sie
zum Anschluss eines Modbus ASCII-Masters an die serielle Schnittstelle Modbus
3749_de_B
