2.3.2 RS-422-Kabel anschließen
1

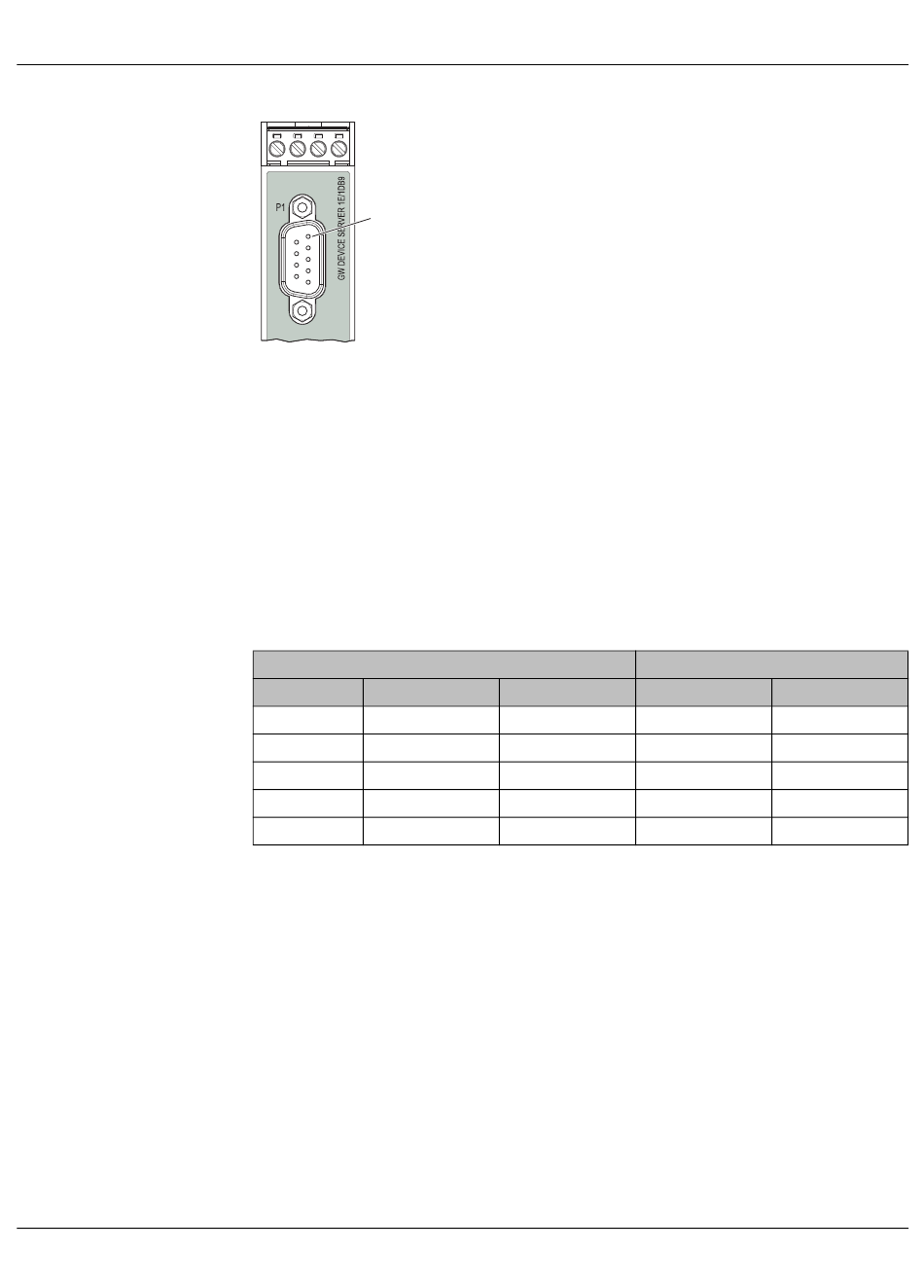

Figure 2-3 Lage Pin 1
In der Betriebsart RS-422 ist der Aufbau einer Punkt-zu-Punkt-Verbindung möglich. Zum
Anschließen des I/O-Geräts ein gemeinsam geschirmtes Twisted-Pair-Buskabel verwen-
den.
Zum Anschließen des RS-422-Kabels:
1. Schließen Sie die einzelnen Leiter des Datenkabels mit einem SUBCON 9/F SH
(Artikel-Nr. 2761499) an den GW MODBUS TCP/ASCII... an.
2. Prüfen Sie die korrekte Signalbelegung.
Bei dieser Betriebsart wird die Übertragungsart Vollduplex unterstützt.
Tabelle 2-2 Anschlussbelegung D-SUB 9 auf RS-422 und RS-485
GW MODBUS TCP/ASCII...
RS-422
2 T(A)
3 D(A)
5 GND
7 D(B)
8 T(B)
Endgerät
RS-485 RS-422
– D(A)
D(A) T(A)
GND GND
D(B) T(B)
– D(B)
RS-485
–
D(A)
GND
D(B)
–
