GW MODBUS TCP/ASCII 2E/2DB9

Der GW MODBUS TCP/ASCII 2E/2DB9 ist mit zwei Ethernetschnittstellen mit integrierter
Schaltfunktion und zwei seriellen RS-232/422/485-Schnittstellen mit D-SUB 9-Stecker aus-
gerüstet.

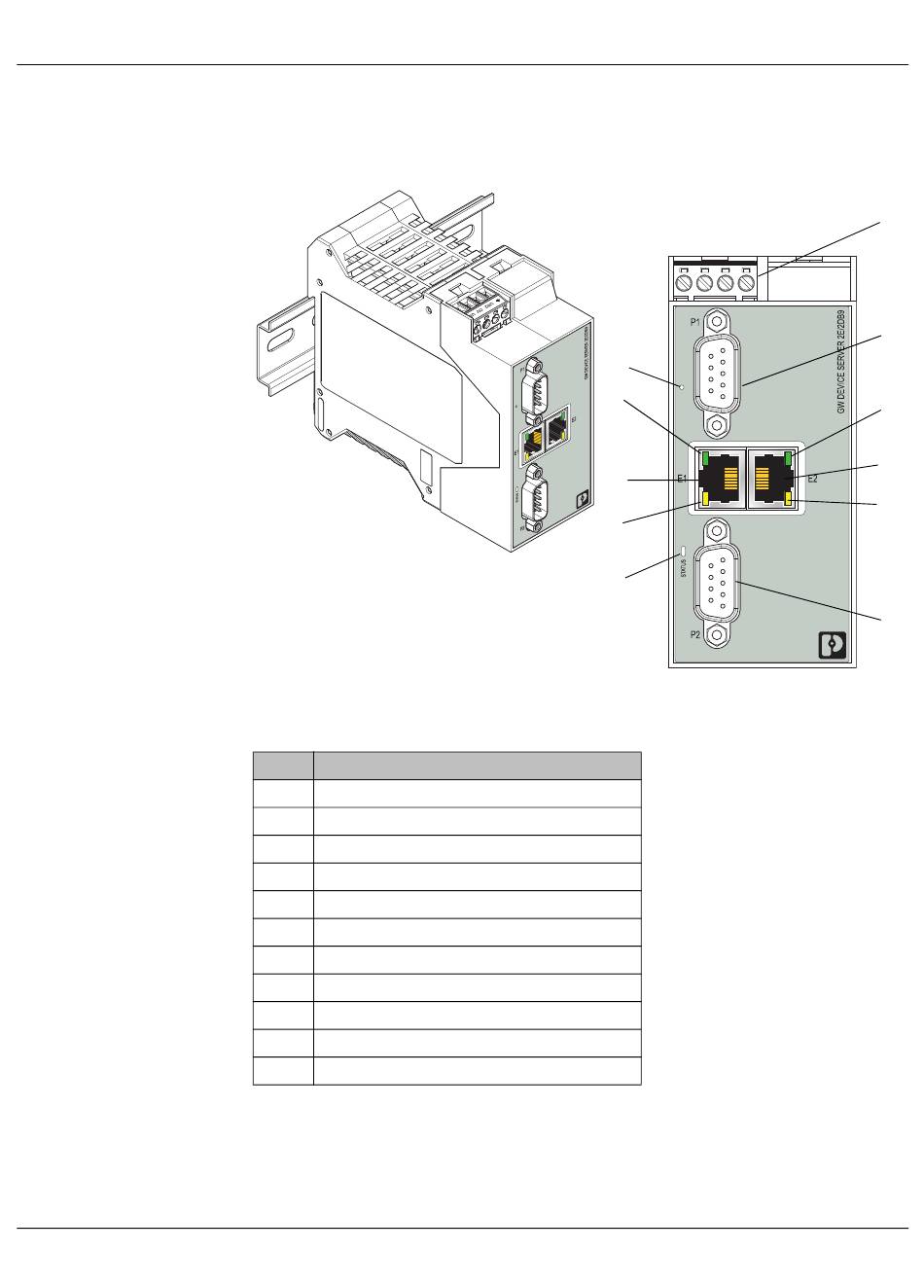

Bild 1-3 GW MODBUS TCP/ASCII 2E/2DB9
Tabelle 1-4

Aufbau GW MODBUS TCP/ASCII 2E/2DB9

Pos. Beschreibung
1 Einspeisestecker
2 D-SUB 9-Anschluss P1
3 Status-LED für Ethernet-Verbindung
4 Ethernetschnittstelle E2 (RJ45)
5 Status-LED für Ethernet-Aktivität
6 D-SUB 9-Anschluss P2
7 Status-LED
8 Status-LED für Ethernet-Aktivität
9 Ethernet-Schnittstelle E2 (RJ45)
10 Status-LED für Ethernet-Verbindung
11 Reset-Taste
11
10
9
8
7
1
2
3
4
5
6
