3749_de_B
Die Einstellungen für Command/Response sind nur notwendig, wenn der
Übertragungsmodus für Command/Response nicht verwendet wird.
–
Response timeout: Der GW MODBUS TCP/ASCII... wartet vor der Übermittlung einer
anderen Meldung solange auf Antwort(en), bis die eingestellte Zeit abgelaufen ist. Ab
Werk ist eine Zeit von 200 ms eingestellt.
–
Discard responses after (seconds): Die Alterungszeit oder abgelaufene Zeit, nach
deren Ablauf Meldungen an die Modbus-Schnittstelle(n) verworfen werden. Dies tritt
normalerweise dann ein, wenn eine Modbus-Steuerung die Kommunikation einstellt
und eine Antwort in der Wartenschlange der Antworten hinterlässt. Der Standardwert
ist 10 Sekunden.
–
Responses per command: Die Anzahl der Antworten, die für jeden übermittelten
Befehl erwartet werden. Der Standardwert ist 1.
–
Respond to: In diesem Feld wird die Methode für die Rücksendung von Antworten an
die Modbus/TCP-Schnittstellen festgelegt. Mit der Einstellung IP Address (Standard)
werden alle Antworten an die IP-Adresse zurückgeschickt, von der der ursprüngliche
Befehl erhalten wurde. Dies kann die gleiche oder eine andere TCP-Verbindung sein.
Mit der Einstellung TCP Connection werden alle Antworten an die TCP-Verbindung
zurückgeschickt, von der der ursprüngliche Befehl erhalten wurde.
TCP Connection wird normalerweise dann benötigt, wenn mehrere Steuerungen über die
gleiche SPS oder den gleichen Computer kommunizieren.
3.8.2.1
Modbus-Konfiguration

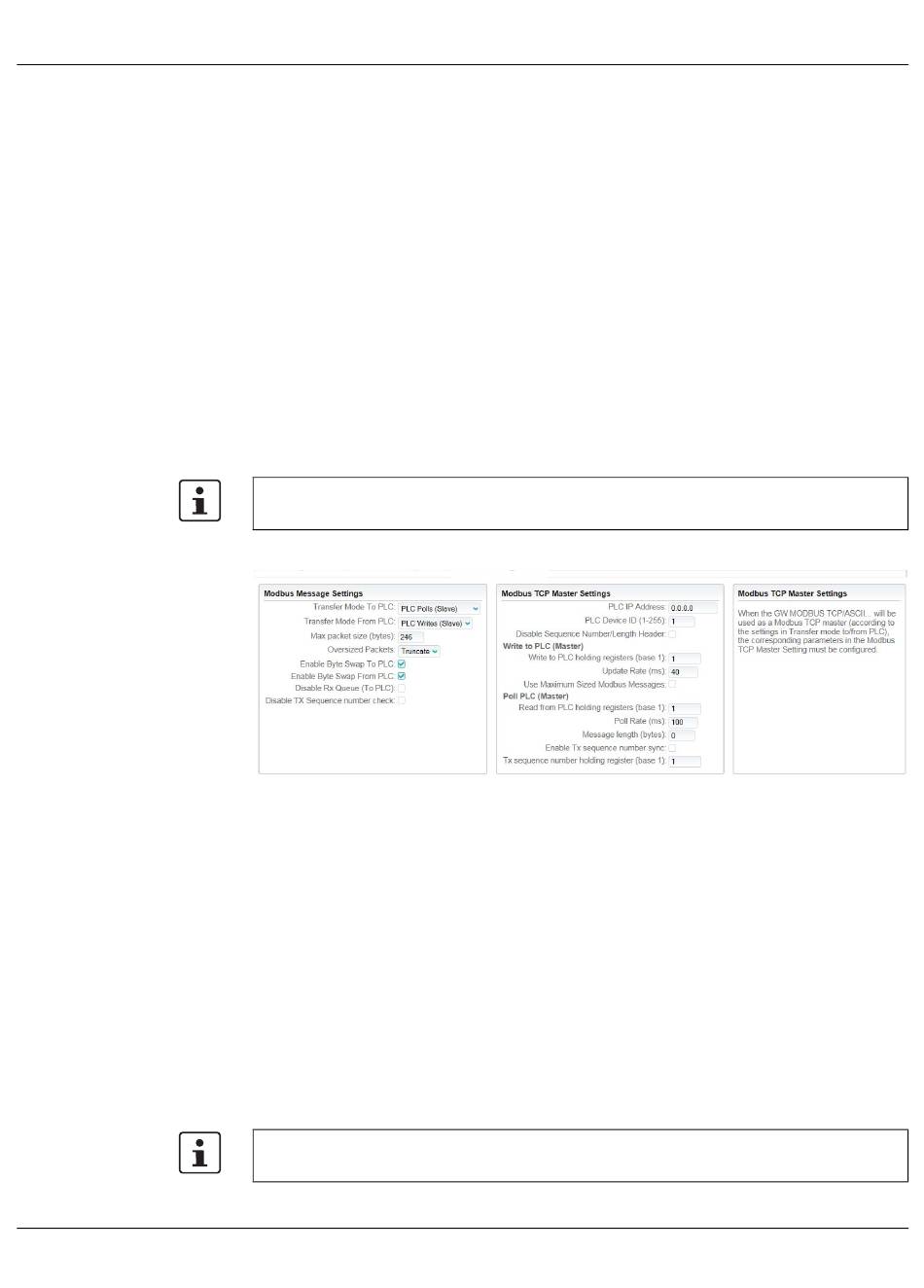

Figure 3-15
Seite „Modbus Configuration"
Modbus Message Settings
Unter der Registerkarte „Modbus Configuration" können die Einstellungen vorgenommen
werden, mit denen die Art der Übertragung der Raw/ASCII-Daten an eine Modbus-Steue-
rung festgelegt wird. Bei Auswahl von Modbus RTU oder Modbus ASCII als serielles Pro-
tokoll wird die Seite „Modbus Configuration" nicht verwendet.
Transfer mode to PLC: Gibt die Art der Übertragung der Raw/ASCII-Daten (über
–
Modbus) an die SPS an. Bei Auswahl von PLC Polls (Slave) fragt die SPS durch
kontinuierliches Verschicken von Leseanfragen das GW MODBUS TCP/ASCII... nach
empfangenen Daten ab. Bei Auswahl von Write to PLC (Master) schreibt der
GW MODBUS TCP/ASCII... mittels geschriebener Meldungen die empfangenen
Daten in die angegebene SPS-Adresse. Bei Auswahl von Off werden die
empfangenen Daten nicht an die SPS versendet.
Als Standard ist der Modus Slave eingestellt.
PLC Polls (Slave) sind als Schnittstellen mit den seriellen Modbus-Mastern
auszuwählen.
Konfiguration und Inbetriebnahme
PHOENIX CONTACT
35
