1.1

Aufbau

GW MODBUS TCP/ASCII 1E/1DB9
Der GW MODBUS TCP/ASCII 1E/1DB9 ist mit einer Ethernetschnittstelle und einer seriel-
len RS-232/422/485-Schnittstelle mit D-SUB 9-Stecker ausgerüstet.

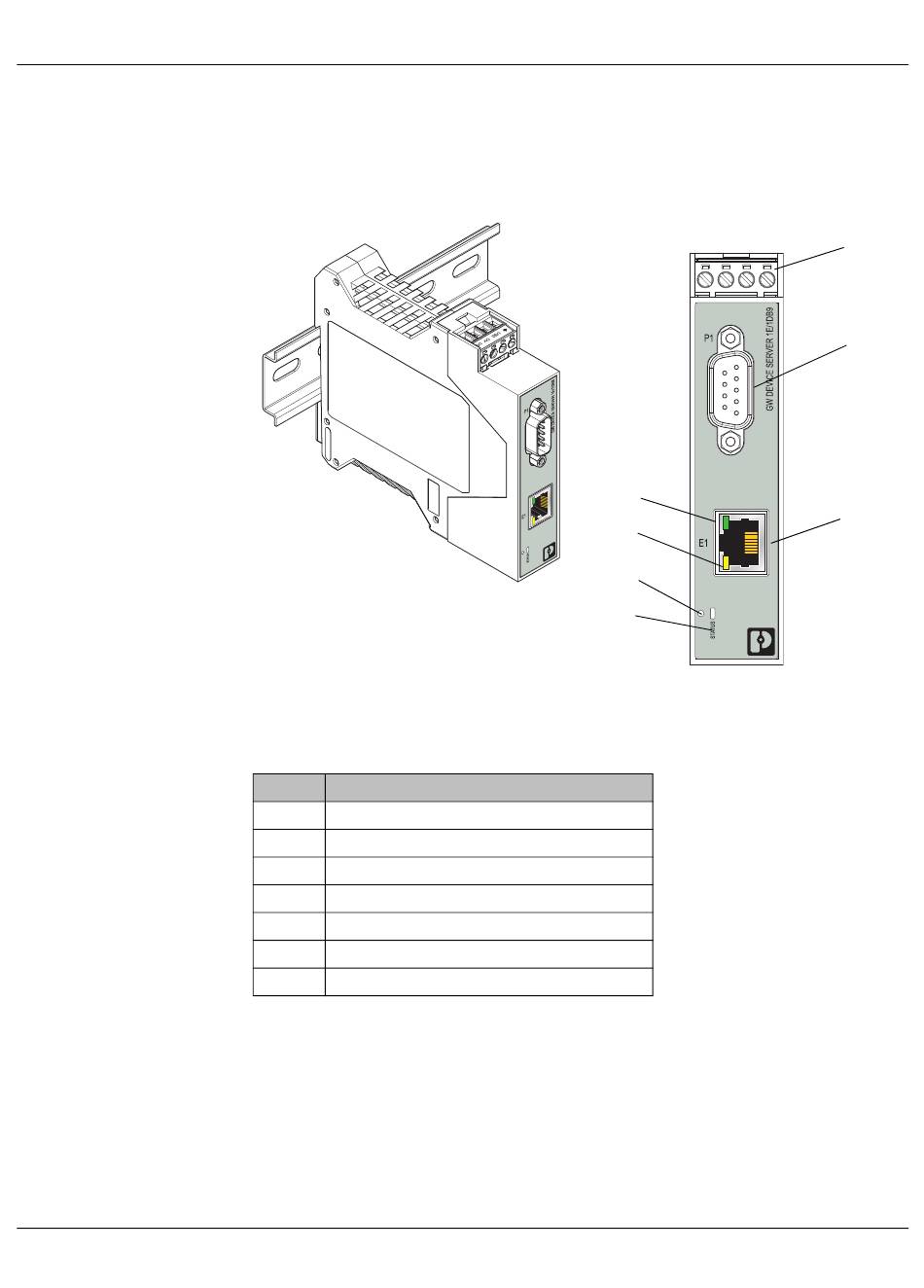

Bild 1-1 GW MODBUS TCP/ASCII 1E/1DB9
Tabelle 1-2

Aufbau GW MODBUS TCP/ASCII 1E/1DB9

Pos. Beschreibung
1 Einspeisestecker
2 D-SUB 9-Anschluss P1
3 Ethernetschnittstelle (RJ45)
4 Status-LED
5 Reset-Taste
6 Status-LED für Ethernet-Aktivität
7 Status-LED für Ethernet-Verbindung
7
6
5
4
1
2
3
