GW MODBUS TCP/ASCII...
40
PHOENIX CONTACT
–
Tx Unexpected Sequence Errors: Dieser Wert wird inkrementiert, wenn der
GW MODBUS TCP/ASCII... eine Übertragungsmeldung mit einer Sequenznummer
empfängt, die nicht der vorherigen Übertragungssequenznummer bzw. der vorherigen
Übertragungssequenznummer plus 1 entspricht. (Ist die Option Disable Tx Sequence
Number Check nicht ausgewählt, erwartet der GW MODBUS TCP/ASCII... einen
fortlaufenden Anstieg dieser laufenden Nummer bei jeder neu übertragenen Meldung.)
–
Command/Response Device Timeouts: Die Anzahl von Meldungen
„Command/Response", die beim Warten auf Antwort aufgrund der Zeitüberschreitung
abgeschaltet wurden.
–
Command/Response Mode Response Discards: Zeigt die Anzahl der Antworten im
Raw-Data-Command/Response-Modus an,die entweder verworfen wurden weil die
Verbindung zur Steuerung unterbrochen wurde oder die Reaktionszeit nach Erreichen
der Alterungszeit abgelaufen war.
3.9.2
PLC interface
Die Seite „PLC Interface" zeigt Diagnoseinformationen über die Kommunikation mit der
SPS über Modbus/TCP an. Über die Schaltfläche „Reset Statistics" können die Werte jeder-
zeit wieder auf null zurückgesetzt werden.

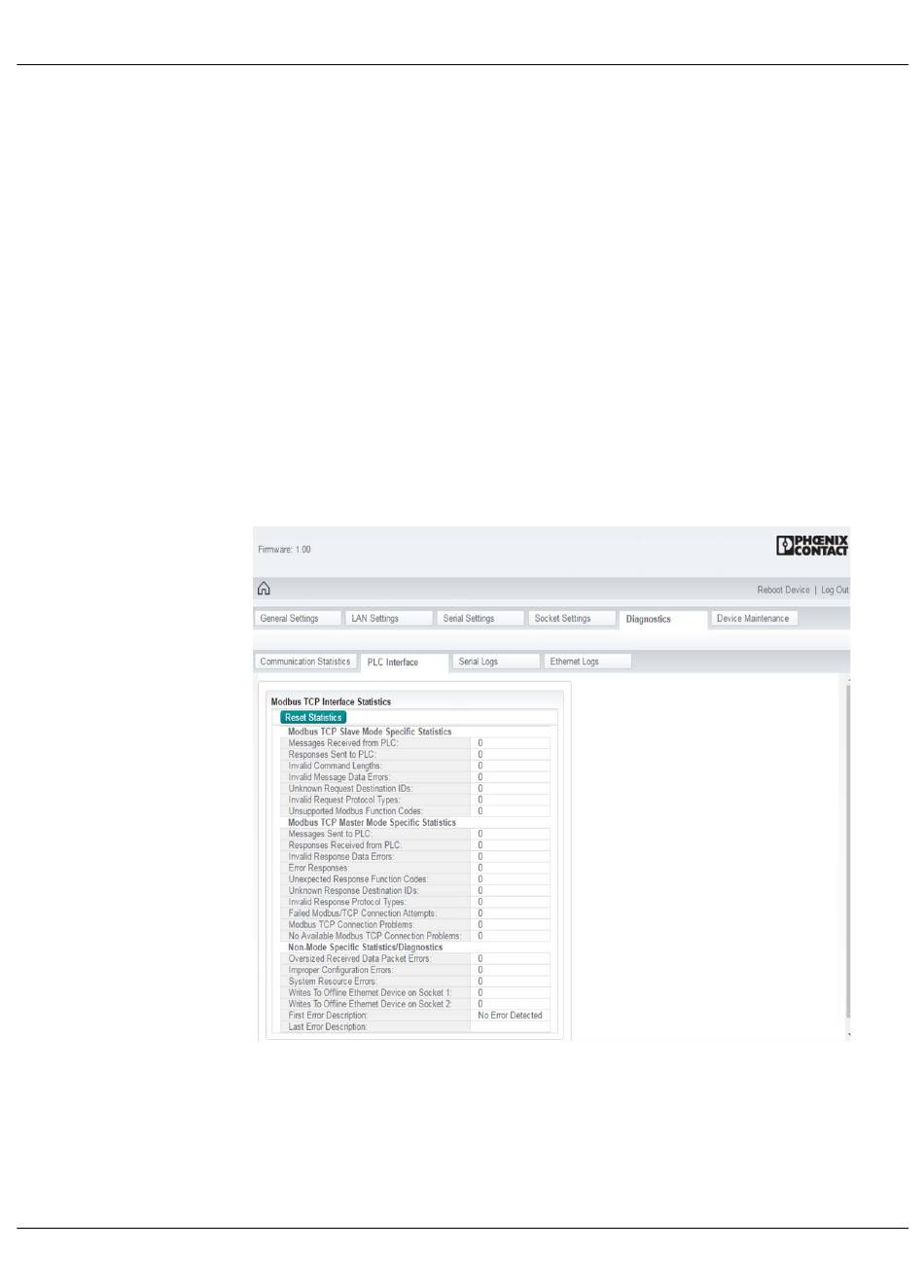

Figure 3-17
Seite „PLC Interface"
Modbus TCP Slave Mode Specific Statistics
–
Messages Received From PLC: Die Gesamtzahl der von der SPS empfangenen
Raw-Daten und Meldungen.
3749_de_B
