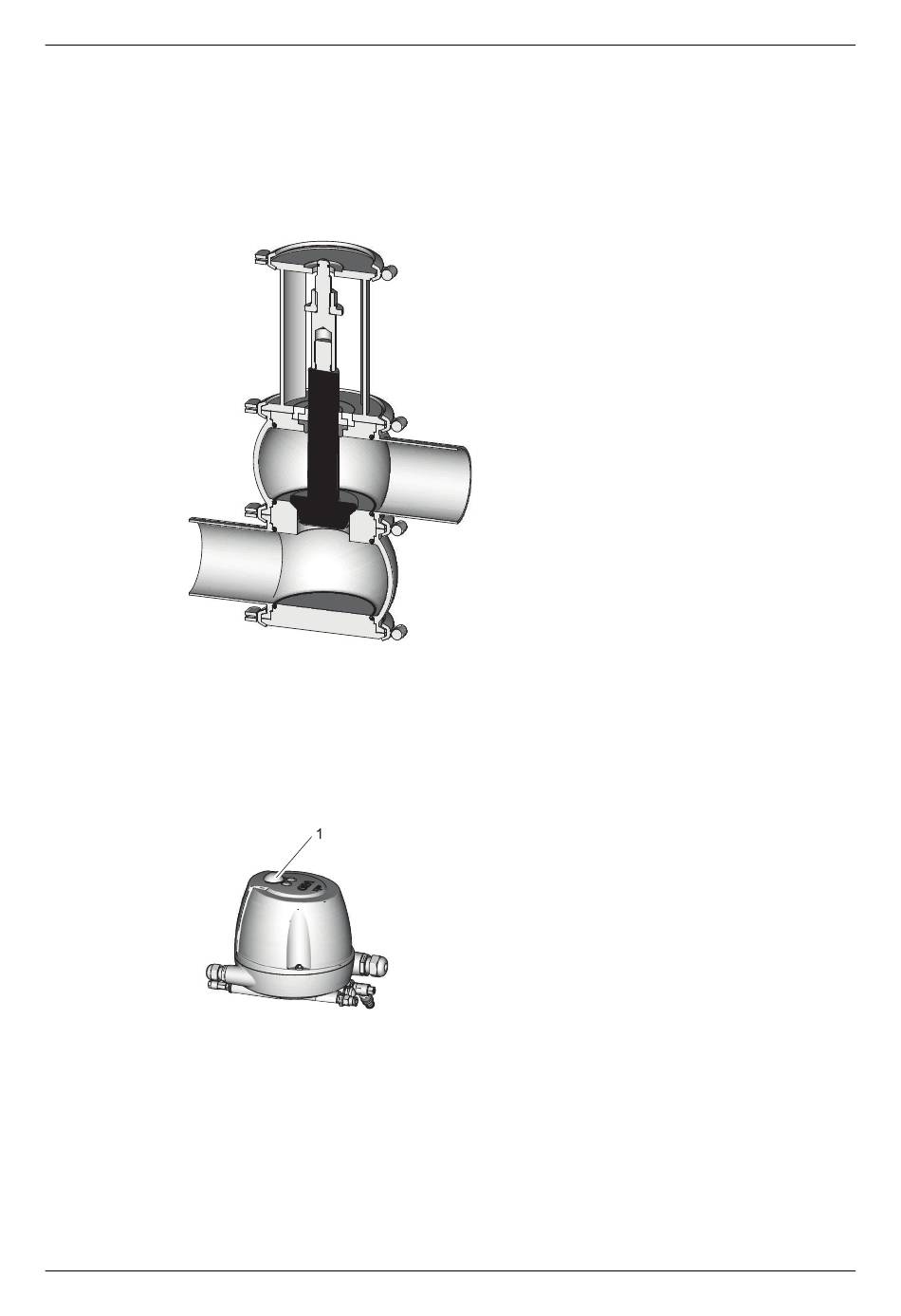

Funktionsbeschreibung; Regelventil Typ P- P_F / P_J - GEA VARIVENT Typ P Betriebsanleitung

Beschreibung

Funktionsbeschreibung

3.2 Funktionsbeschreibung
3.2.1

Regelventil Typ P- P_F / P_J

Schließrichtung
Schließrichtung: von oben nach unten
Standard: federschließend
Abb.6:
Das Ventil ist in Ruhelage geschlossen.
Erkennungsmerkmal:
–
–
Abb.7:
Ventil ist in Ruhelage geöffnet.
Erkennungsmerkmal bei Steuerkopf T.VIS nach abgeschlossener Installation
(SET-UP):
–
–
20
Erkennungsmerkmal Antrieb federschließend (Z)
Dauerlicht (1) grün: Ventil in Ruhelage
Dauerlicht (1) gelb: Ventil in Endposition (angesteuerte Lage)
Erkennungsmerkmal Antrieb federöffnend (A)
Dauerlicht (1) grün: Ventil in Ruhelage
Dauerlicht (1) gelb: Ventil in Endposition (angesteuerte Lage)
430BAL011665DE_2
29.09.2020
