3.2

Funktionsbeschreibung

3.2.1

Leckagegesicherte Absperrfunktion

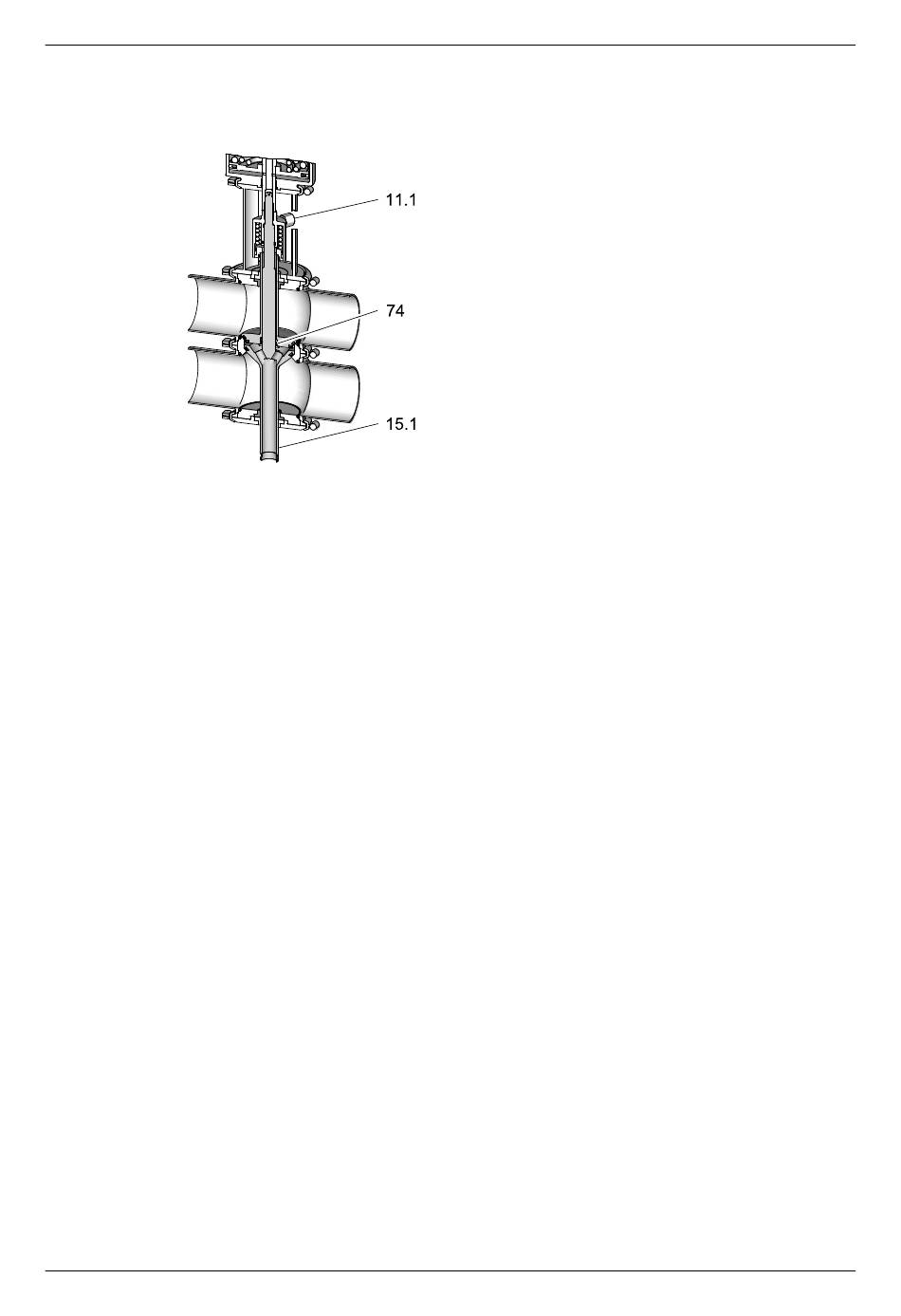

Abb.6
Beim Ventil D werden das obere und das untere Ventilgehäuse durch je einen
Ventilsitz abgeschlossen. Der Hohlraum zwischen den beiden Ventiltellern ist
über das in dem unteren Ventilteller integrierte Ablaufrohr (15.1) mit der äußeren
Atmosphäre verbunden. Die bei Dichtungsschäden austretende
Leckageflüssigkeit fließt drucklos ins Freie ab.
Störungen an den Dichtungen sind somit sichtbar. Das Eindringen von
Flüssigkeiten von einer Rohrleitung in die andere ist ausgeschlossen.
3.2.2

Reinigungsfunktion

Die Reinigung des Leckageablaufs erfolgt unabhängig von der Auf- oder
Zustellung des Ventils.
Über einen separaten, in der Laterne angeordneten Anschluss (11.1) wird dem
Leckage-Ablaufsystem Reinigungsflüssigkeit zugeführt. Die Reinigungsflüssigkeit
wird im Hohlraum zwischen den beiden Ventiltellern über eine Ringdüse (74)
verspritzt und fließt drucklos durch das Ablaufrohr ins Freie ab. Die Reinigung
des Leckageablaufsystems erfolgt unabhängig von der Auf- und Zustellung des
Ventils.
Reinigungsflüssigkeit aus einer CIP-Reinigungsanlage entnehmen.
Kenndaten der Reinigungsflüssigkeit:
•
•
3.2.3

Antriebsfunktion

Der Antrieb ist federschließend (Z). Das Ventil ist in Ruhelage geschlossen.
Erkennungsmerkmal bei Steuerkopf T.VIS nach abgeschlossener Installation
(SET-UP):
•
•
430BAL008360DE_5
10.11.2021
Betriebsdruck: min. 2 bar (29 psi), max. 5 bar (72,5 psi)
Betriebstemperatur: max. 135 °C (275 °F)
Dauerlicht (1) grün: Ventil in Ruhelage
Dauerlicht (1) gelb: Ventil in Endposition (angesteuerte Lage)
