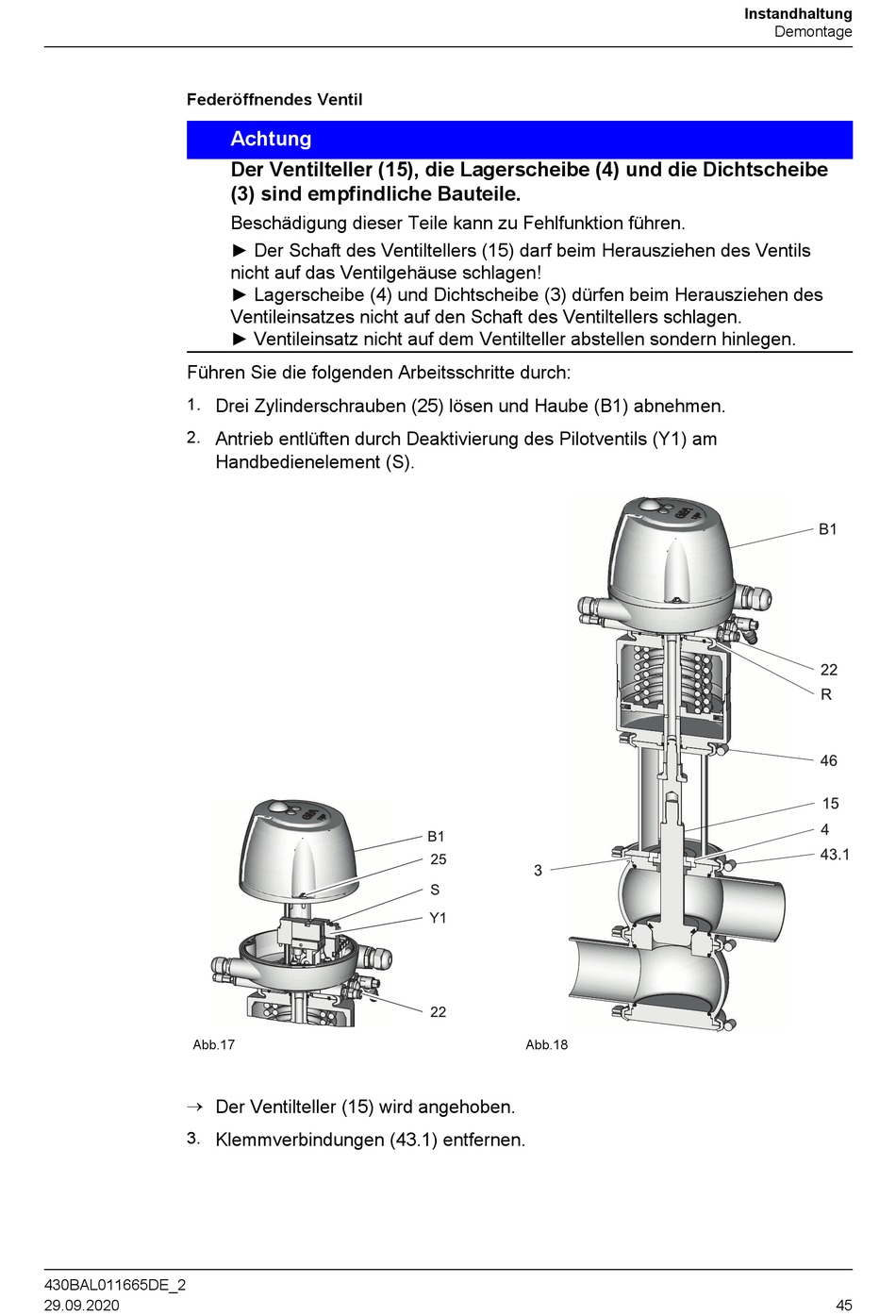

Federöffnendes Ventil
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Abb.17
®
3.
430BAL011665DE_2
29.09.2020
Achtung
Der Ventilteller (15), die Lagerscheibe (4) und die Dichtscheibe
(3) sind empfindliche Bauteile.
Beschädigung dieser Teile kann zu Fehlfunktion führen.
► Der Schaft des Ventiltellers (15) darf beim Herausziehen des Ventils
nicht auf das Ventilgehäuse schlagen!
► Lagerscheibe (4) und Dichtscheibe (3) dürfen beim Herausziehen des
Ventileinsatzes nicht auf den Schaft des Ventiltellers schlagen.
► Ventileinsatz nicht auf dem Ventilteller abstellen sondern hinlegen.
Drei Zylinderschrauben (25) lösen und Haube (B1) abnehmen.
Antrieb entlüften durch Deaktivierung des Pilotventils (Y1) am
Handbedienelement (S).
Der Ventilteller (15) wird angehoben.
Klemmverbindungen (43.1) entfernen.
Abb.18
Instandhaltung
Demontage
45
