Instandhaltung
Demontage
Ventilteller ausbauen

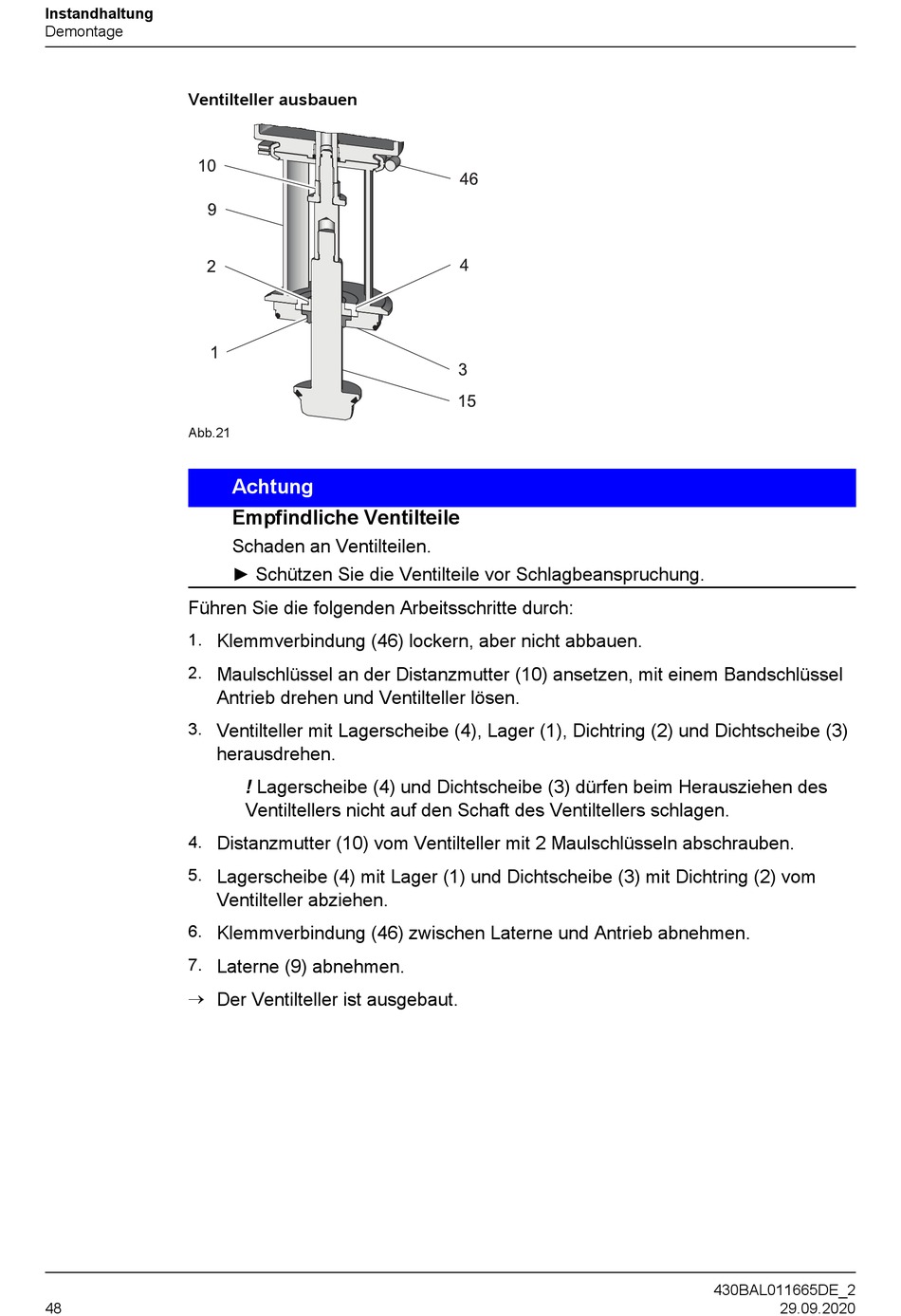

Abb.21
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
5.
6.
7.
®
48
Achtung
Empfindliche Ventilteile
Schaden an Ventilteilen.
► Schützen Sie die Ventilteile vor Schlagbeanspruchung.
Klemmverbindung (46) lockern, aber nicht abbauen.
Maulschlüssel an der Distanzmutter (10) ansetzen, mit einem Bandschlüssel
Antrieb drehen und Ventilteller lösen.
Ventilteller mit Lagerscheibe (4), Lager (1), Dichtring (2) und Dichtscheibe (3)
herausdrehen.
! Lagerscheibe (4) und Dichtscheibe (3) dürfen beim Herausziehen des
Ventiltellers nicht auf den Schaft des Ventiltellers schlagen.
Distanzmutter (10) vom Ventilteller mit 2 Maulschlüsseln abschrauben.
Lagerscheibe (4) mit Lager (1) und Dichtscheibe (3) mit Dichtring (2) vom
Ventilteller abziehen.
Klemmverbindung (46) zwischen Laterne und Antrieb abnehmen.
Laterne (9) abnehmen.
Der Ventilteller ist ausgebaut.
