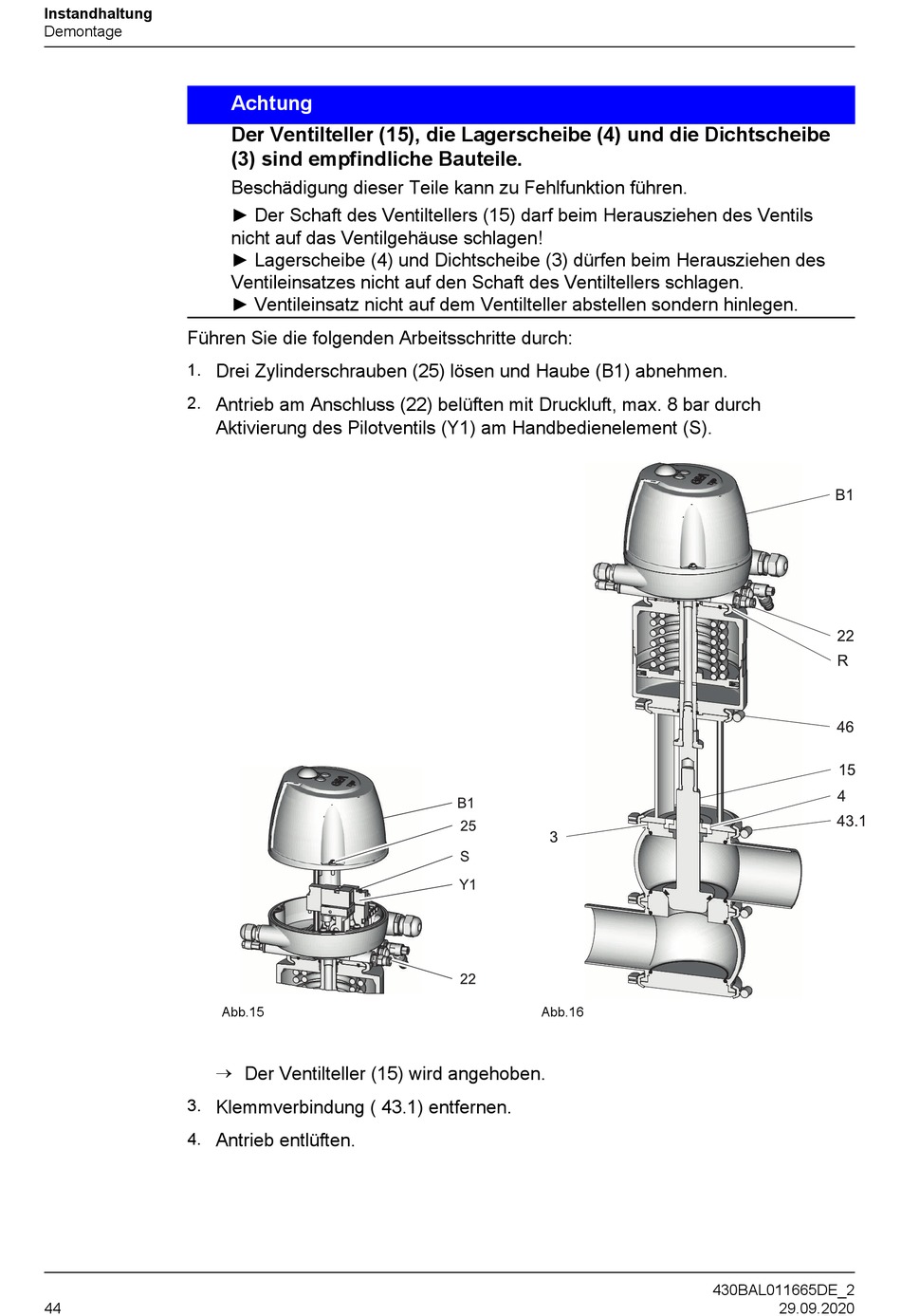

Instandhaltung
Demontage
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
44
Achtung
Der Ventilteller (15), die Lagerscheibe (4) und die Dichtscheibe
(3) sind empfindliche Bauteile.
Beschädigung dieser Teile kann zu Fehlfunktion führen.
► Der Schaft des Ventiltellers (15) darf beim Herausziehen des Ventils
nicht auf das Ventilgehäuse schlagen!
► Lagerscheibe (4) und Dichtscheibe (3) dürfen beim Herausziehen des
Ventileinsatzes nicht auf den Schaft des Ventiltellers schlagen.
► Ventileinsatz nicht auf dem Ventilteller abstellen sondern hinlegen.
Drei Zylinderschrauben (25) lösen und Haube (B1) abnehmen.
Antrieb am Anschluss (22) belüften mit Druckluft, max. 8 bar durch
Aktivierung des Pilotventils (Y1) am Handbedienelement (S).
Abb.15
®
Der Ventilteller (15) wird angehoben.
Klemmverbindung ( 43.1) entfernen.
Antrieb entlüften.
Abb.16
