Regelventil Typ P - Umschaltventil W/X
Schließrichtung
Schließrichtung: von unten nach oben
Standard: federschließend

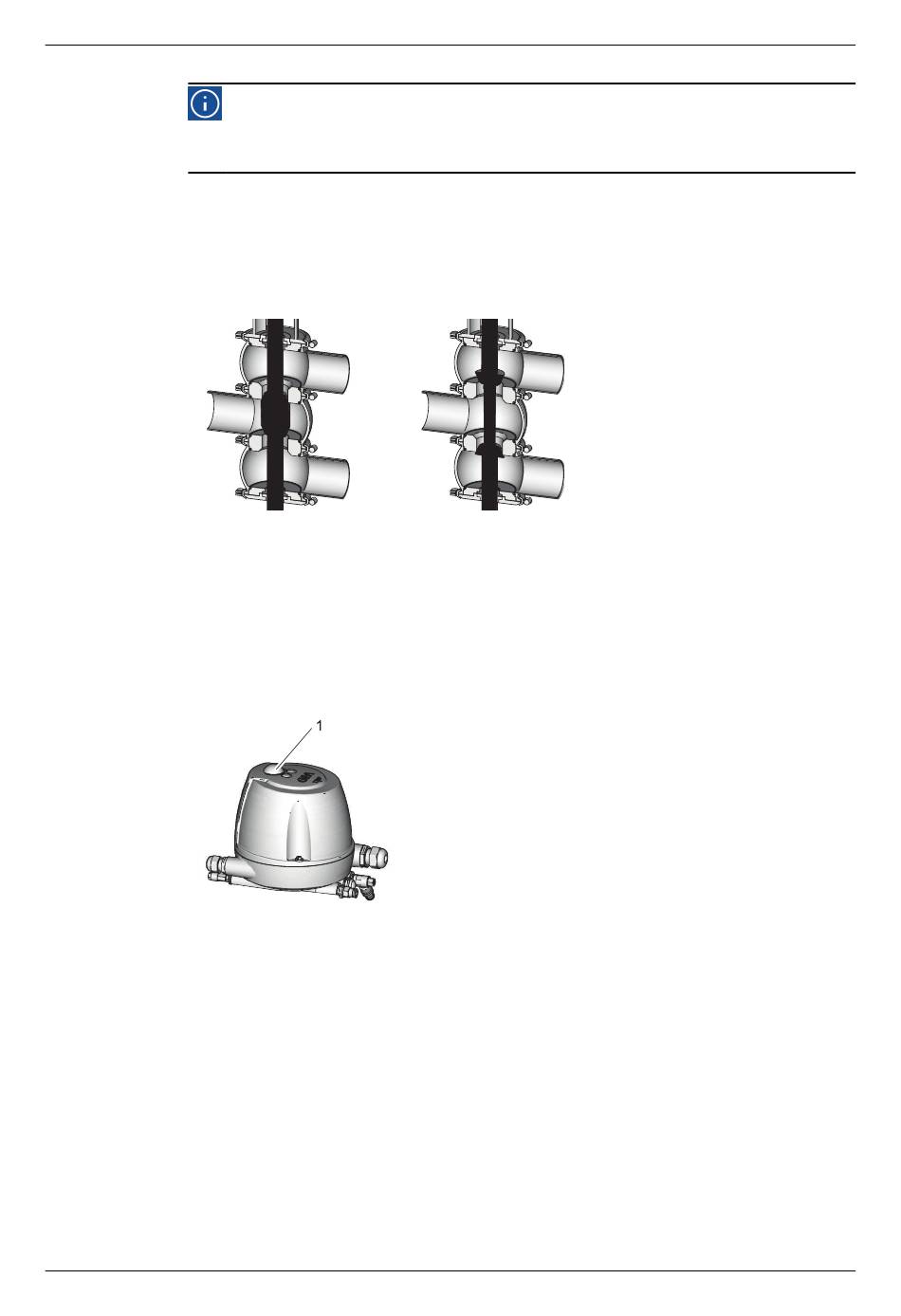

Abb.8:
Das Ventil ist in Ruhelage geschlossen.
Erkennungsmerkmal:
–
–
Abb.9:
Ventil ist in Ruhelage geöffnet.
Erkennungsmerkmal bei Steuerkopf T.VIS nach abgeschlossener Installation
(SET-UP):
–
–
430BAL011665DE_2
29.09.2020
Hinweis!
Weitere Informationen zum Steuerkopf entnehmen Sie bitte der
Betriebsanleitung „Steuerkopf T.VIS P-15".
Erkennungsmerkmal Antrieb federschließend (Z)
Dauerlicht (1) grün: Ventil in Ruhelage
Dauerlicht (1) gelb: Ventil in Endposition (angesteuerte Lage)
Erkennungsmerkmal
Erkennungsmerkmal Antrieb federöffnend (A)
Dauerlicht (1) grün: Ventil in Ruhelage
Dauerlicht (1) gelb: Ventil in Endposition (angesteuerte Lage)
