Instandhaltung
Demontage
Oberen Ventilteller ausbauen

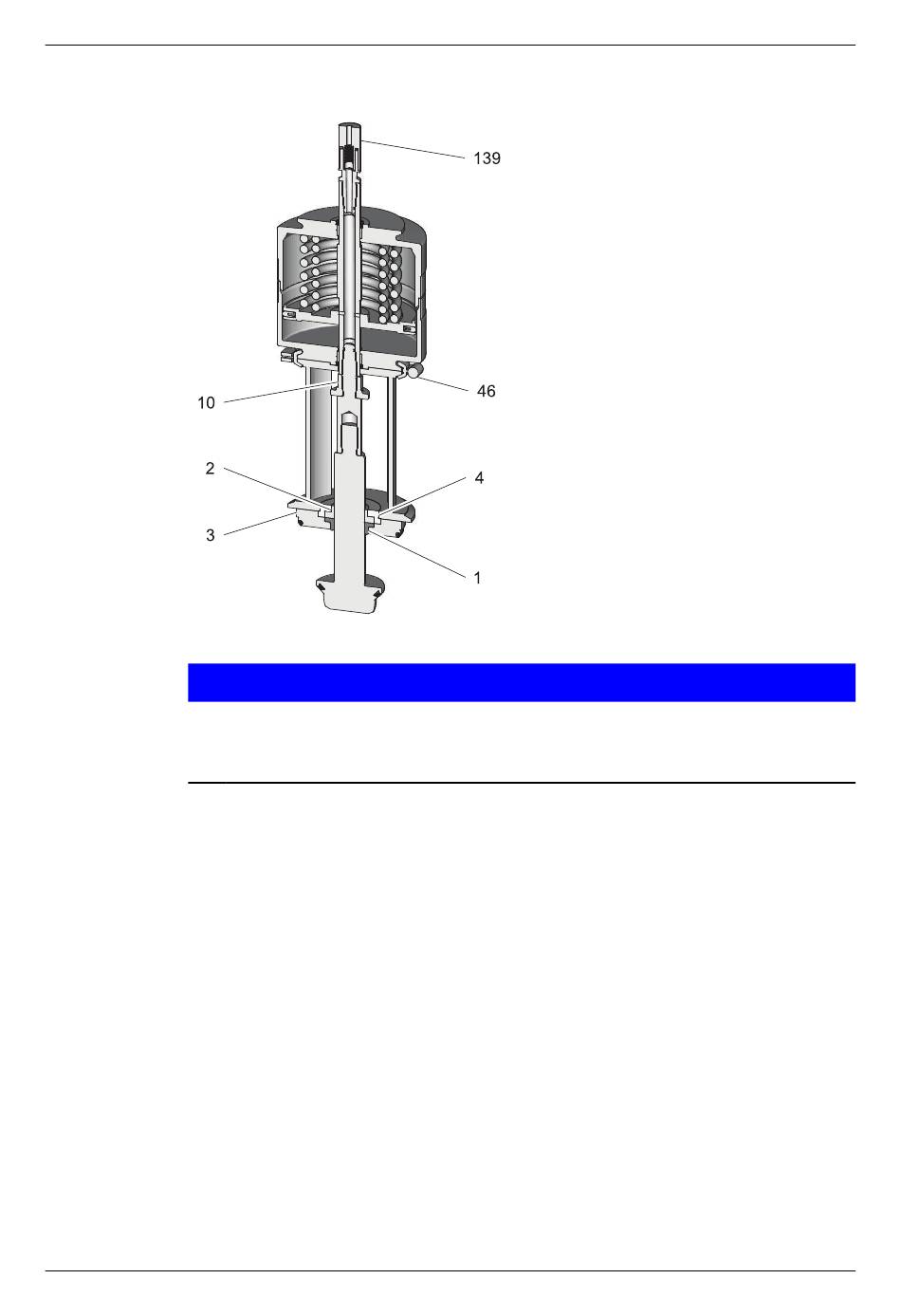

Abb.35
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
5.
6.
7.
8.
60
Achtung
Empfindliche Ventilteile.
Schäden an Ventilteilen.
► Schützen Sie die Ventilteile vor Schlagbeanspruchung.
Schaltstange (139) herausdrehen.
Klemmverbindung (46) lösen, aber nicht abnehmen.
Maulschlüssel an der Distanzmutter (10) ansetzen, mit einem Bandschlüssel
Antrieb drehen und Ventilteller lösen.
Ventilteller mit Lagerscheibe (4), Lager (2), Dichtring (1) und Dichtscheibe (3)
herausdrehen.
Distanzmutter (10) vom Ventilteller mit zwei Maulschlüsseln abschrauben.
Lagerscheibe (4) mit Lager und Dichtscheibe (3) mit Dichtring vom Ventilteller
abstreifen.
! Lagerscheibe (4) und Dichtscheibe (3) dürfen nicht auf den Schaft des
Ventiltellers schlagen. Dadurch kann die Dichtungsfläche beschädigt
werden.
Klemmverbindung (46) zwischen Laterne und Antrieb abnehmen.
Laterne abnehmen.
430BAL011665DE_2
29.09.2020
