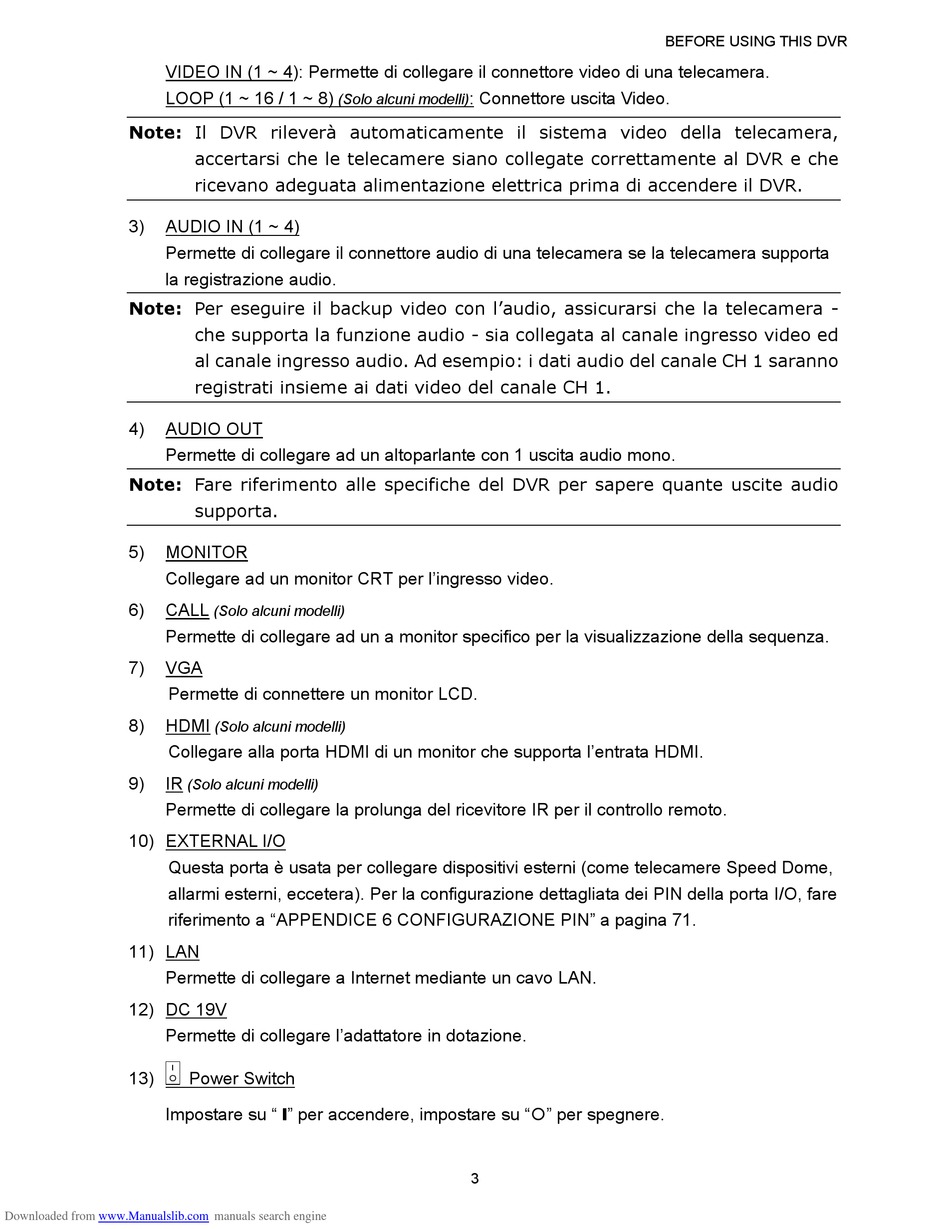

VIDEO IN (1 ~ 4): Permette di collegare il connettore video di una telecamera.
LOOP (1 ~ 16 / 1 ~ 8)
Note: Il DVR rileverà automaticamente il sistema video della telecamera,
3) AUDIO IN (1 ~ 4)
Permette di collegare il connettore audio di una telecamera se la telecamera supporta
la registrazione audio.
Note: Per eseguire il backup video con l'audio, assicurarsi che la telecamera -
4) AUDIO OUT
Permette di collegare ad un altoparlante con 1 uscita audio mono.
Note: Fare riferimento alle specifiche del DVR per sapere quante uscite audio
5) MONITOR
Collegare ad un monitor CRT per l'ingresso video.
6) CALL
Permette di collegare ad un a monitor specifico per la visualizzazione della sequenza.
7) VGA
Permette di connettere un monitor LCD.
8) HDMI
Collegare alla porta HDMI di un monitor che supporta l'entrata HDMI.
9) IR
Permette di collegare la prolunga del ricevitore IR per il controllo remoto.
10) EXTERNAL I/O
Questa porta è usata per collegare dispositivi esterni (come telecamere Speed Dome,
allarmi esterni, eccetera). Per la configurazione dettagliata dei PIN della porta I/O, fare
riferimento a "APPENDICE 6 CONFIGURAZIONE PIN" a pagina 71.
11) LAN
Permette di collegare a Internet mediante un cavo LAN.
12) DC 19V
Permette di collegare l'adattatore in dotazione.
13)
Impostare su " " per accendere, impostare su "" per spegnere.
Downloaded from www.Manualslib.com
(Solo alcuni modelli)
accertarsi che le telecamere siano collegate correttamente al DVR e che
ricevano adeguata alimentazione elettrica prima di accendere il DVR.
che supporta la funzione audio - sia collegata al canale ingresso video ed
al canale ingresso audio. Ad esempio: i dati audio del canale CH 1 saranno
registrati insieme ai dati video del canale CH 1.
supporta.
(Solo alcuni modelli)
(Solo alcuni modelli)
(Solo alcuni modelli)
Power Switch
