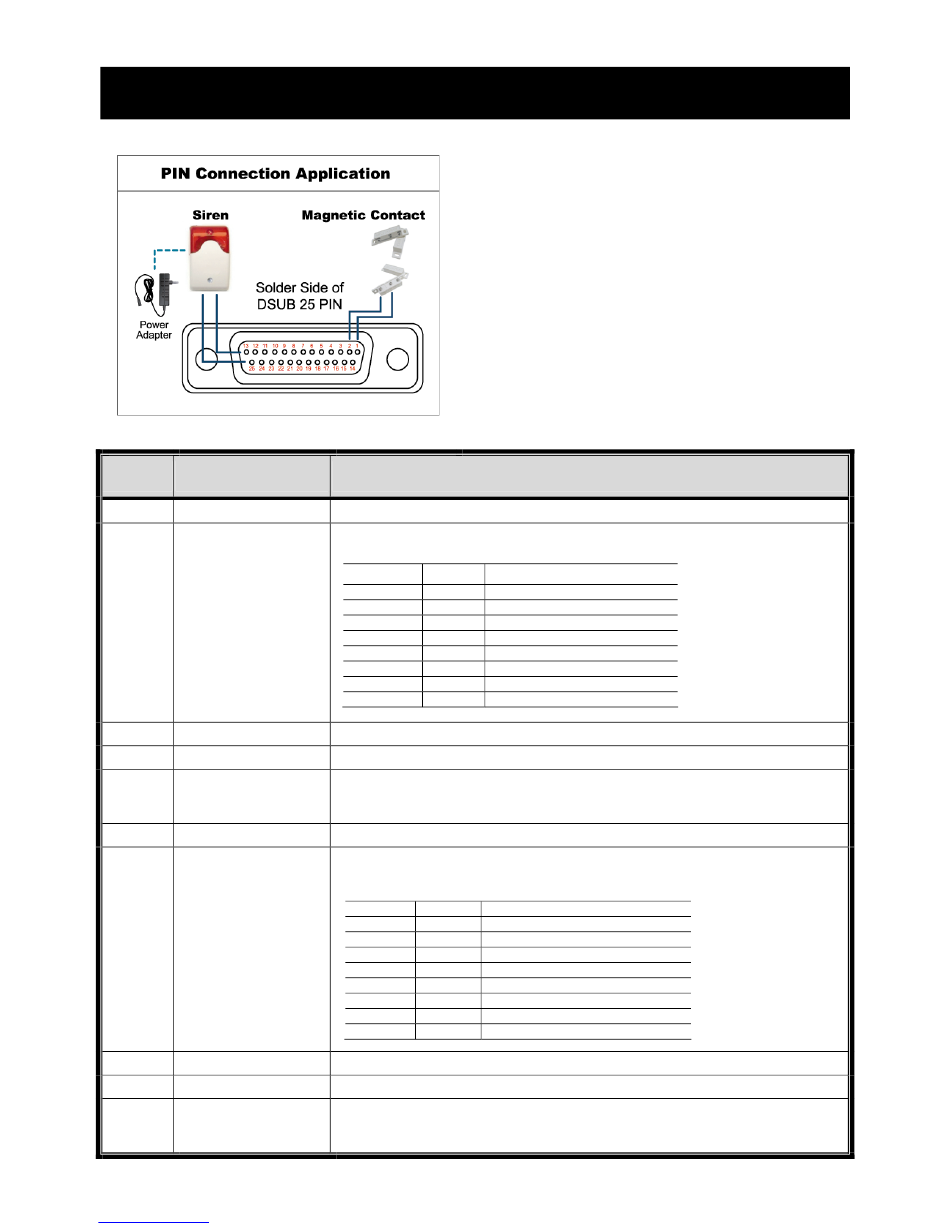

Anhang 6 – Pinbelegung
‧ 16-Kanal-Modell
* Der oben gezeigte D-Sub-Stecker ist separat
Pin
1
2 – 9
10 – 11
12
13
14
15 – 22
23
24
25
Downloaded from www.Manualslib.com
erhältlich.

Funktion

Masse Masse
Schließen Sie die Kabel an die Alarmeingänge (Pins 2 – 9) und Masse (Pin 1)
an. Bei Alarmauslösung startet der DVR die Aufnahme, das Tonsignal erklingt.
Pin
Pin 2
Pin 3
Alarmeingang
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
*
Nicht belegt k. A.
RS485-A
Im Normalzustand ist dieser Kontakt offen.Bei Alarmauslösung wird dieser
Externer Alarm,
Kontakt geschlossen.
Schließer
Achtung:Maximale Spannung: 24 V Gleichspannung, 1 A.
Nicht belegt k. A.
Schließen Sie die Kabel an die Alarmeingänge (Pins 15 – 22) und Masse (Pin
1) an. Bei Alarmauslösung startet der DVR die Aufnahme, das Tonsignal
erklingt.
Pin
Pin 15
Pin 16
Alarmeingang
Pin 17
Pin 18
Pin 19
Pin 20
Pin 21
Pin 22
*
Nicht belegt k. A.
RS485-B
Im Normalzustand ist dieser Kontakt offen.Bei Alarmauslösung wird dieser
Externer Alarm,
Kontakt geschlossen.
Schließer
Achtung:Maximale Spannung: 24 V Gleichspannung, 1 A.
manuals search engine
Sirene:
Wenn der DVR durch Sensoren oder Bewegung
ausgelöst wird, werden die Kontakte an der
COM-Schnittstelle geschlossen, die Sirene setzt
ein.
Magnetkontakt:
Beim Öffnen des Magnetkontaktes wird der Alarm
ausgelöst, die Aufnahme beginnt.

Beschreibung

Alarm Zugehöriger Videokanal
1 Kn1
3 Kn3
5 Kn5
7 Kn7
9 Kn9
11 Kn11
13 Kn13
15 Kn15
Alarm Zugehöriger Videokanal
2 Kn2
4 Kn4
6 Kn6
8 Kn8
10 Kn10
12 Kn12
14 Kn14
16 Kn16
67
Anhang 6 – Pinbelegung
