‧ 8CH
電源ア
ダプタ
*
上に示す
ピン
1
2~5
6 ~ 11
12
13
14
15~18
19~23
24
25
Downloaded from
www.Manualslib.com

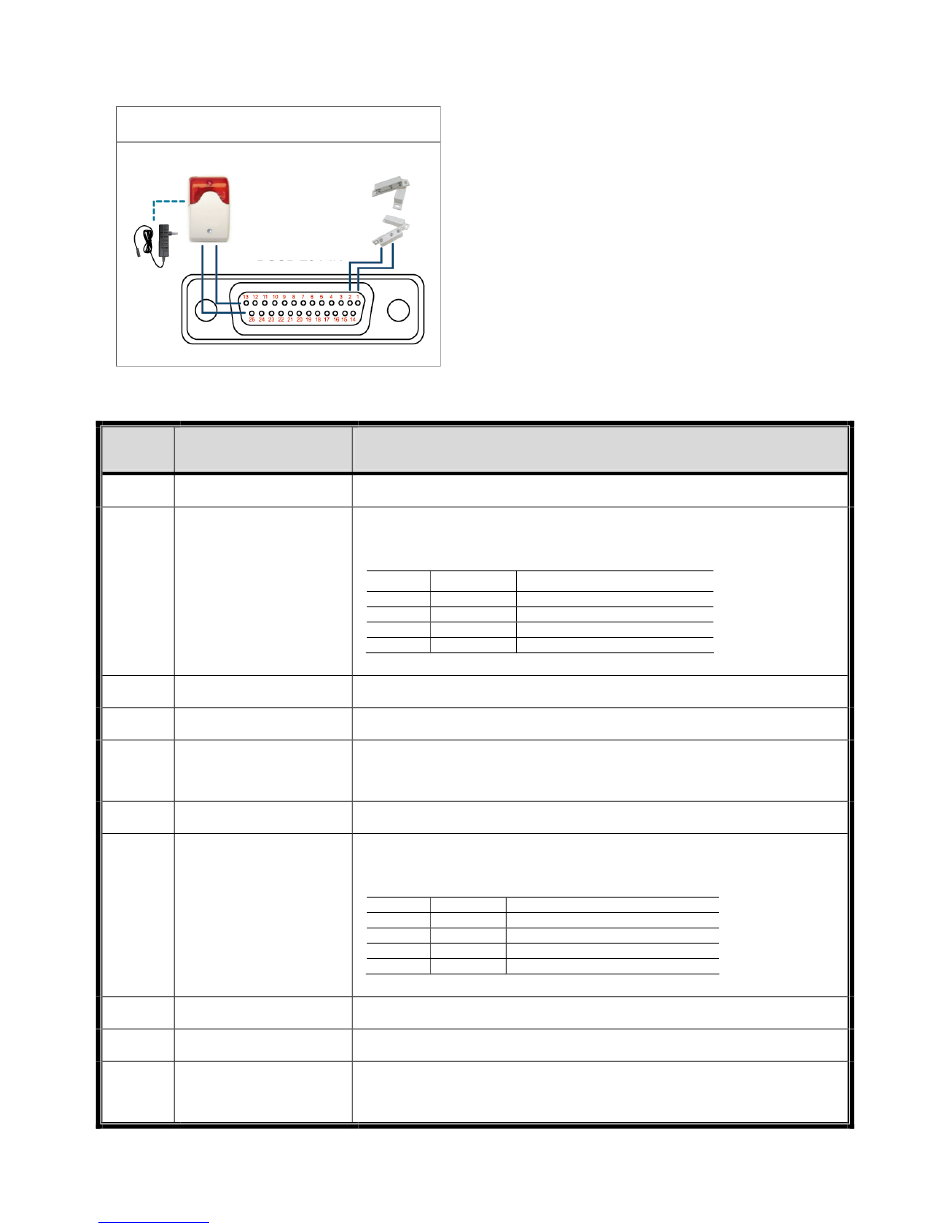

ピン接続配列
サイレン
電磁接点
D-Sub 25 ピンの
ハンダ面
D-Sub
コネクタはオプションです。
機能
GND
接地
ALARM INPUT (PIN 2 -5)と GND (PIN 1) コネクタをワイヤーで接続しま
す。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチ
がオンになります。
ALARM INPUT
*
PIN OFF
NA
RS485-A
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
ームが立ち上がると、COM は NO.と接続されます。
EXTERNAL ALARM NO
注意：電圧は DC24V 1A 未満に規制されます。
PIN OFF
NA
ALARM INPUT (PIN 15 -18)と GND (PIN 1) コネクタをワイヤーで接続し
ます。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッ
チがオンになります。
ALARM INPUT
*
PIN OFF
NA
RS485-B
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
EXTERNAL ALARM
ームが立ち上がると、COM は NO.と接続されます。
COM
注意：電圧は DC24V 1A 未満に規制されます。
manuals search engine
サイレン：
DVR がアラームあるいは動きによって立ち上げ
られると、COM は NO と接続され、ストロボ付き
サイレンが閃光を発しながら鳴り始めます。
マグネットコンタクト：
電磁接点が開かれると、アラームが立ち上がり、
録画スイッチがオンに切り替わります。
ピン
アラーム
対応するビデオチャンネル
PIN 2
1
CH1
PIN 3
3
CH3
PIN 4
5
CH5
PIN 5
7
CH7
ピン
アラーム
対応するビデオチャンネル
PIN 15
2
CH2
PIN 16
4
CH4
PIN 17
6
CH6
PIN 18
8
CH8
74
付録 6 PIN 構造
説明
