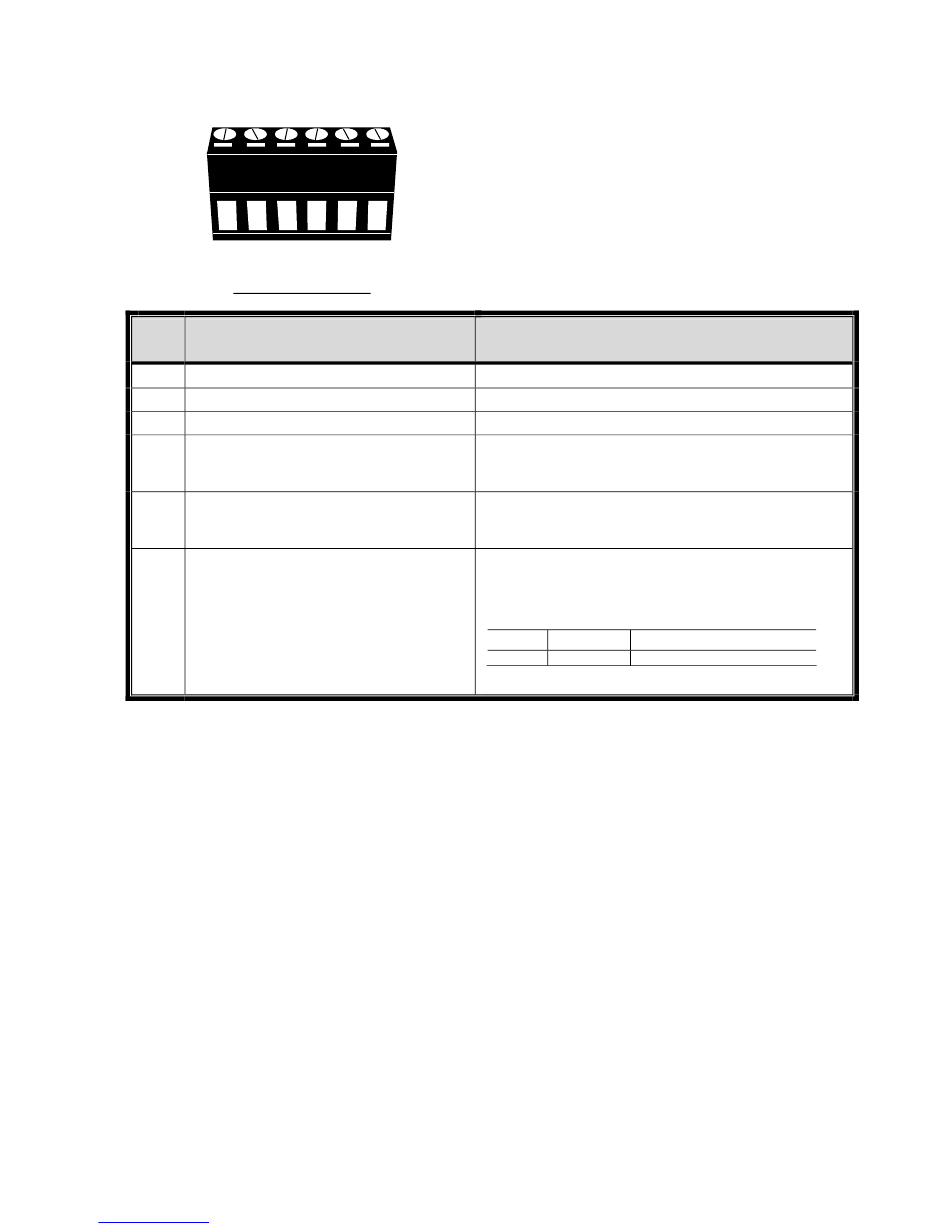

‧ 6 ピンの外部 I/O ブロック付き
ピン
1
2
3
4
5
6
Downloaded from www.Manualslib.com
6 5 4
3 2 1
外部 I/O ブロック
機能
GND
RS485-A
RS485-B
EXTERNAL ALARM COM
EXTERNAL ALARM NO
ALARM INPUT
manuals search engine
接地
通常運転では、COM は NO.との接続が遮断されています。し
かし 、 アラームが立ち上がると 、 COM は NO.と接続されます 。
注意：電圧は DC24V 1A 未満に規制されます。
通常運転では、COM は NO.との接続が遮断されています。し
かし 、 アラームが立ち上がると 、 COM は NO.と接続されます 。
注意：電圧は DC24V 1A 未満に規制されます。
ALARM INPUT (PIN 6)と GND (PIN 1) コネクタをワイヤーで
接続します。 アラームが立ち上がると、DVR が録画を開始し、
ブザーのスイッチがオンになります。
ピン アラーム 対応するビデオチャンネル
PIN 6 1 CH1
*
78
付録 6 PIN 構造
説明
