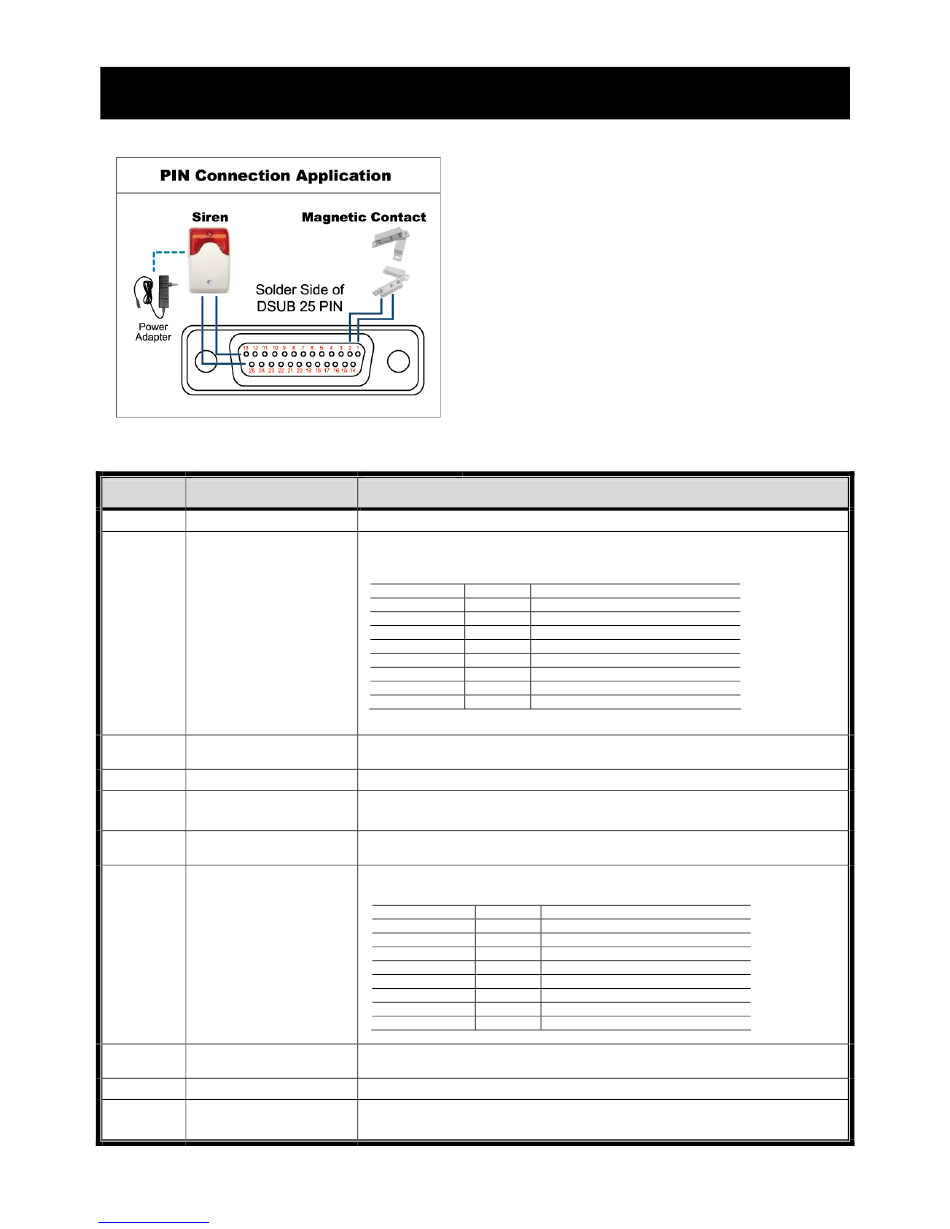

ANNEXE 6 CONFIGURATION PIN

‧ Pour modèle à 16 canaux
* Le connecteur D-Secondaire affiché ci-dessus est
facultatif.
BROCHE
1
2~9
10~11
12
13
14
15~22
23~23
24
25
Downloaded from www.Manualslib.com
FONCTION
MASSE
MASSE
Branchez le connecteur ENTRÉE ALARME (BROCHE 2 -- 9) et la MASSE
(BROCHE 1) avec les câbles. Une fois que l'alarme se déclenche, le DVR
commence l'enregistrement et le buzzer se met en marche.
ENTRÉE ALARME
*
BROCHE
SO
DÉSACTIVÉE
RS485-A
En fonctionnement normal, COM se déconnecte de NON. Mais lorsqu'une
N° ALERTE EXTERNE quelconque alarme est déclenchée, COM se connecte à NON.
Attention : La restriction de tension est de 24VCC 1A.
BROCHE
SO
DÉSACTIVÉE
Branchez le connecteur ENTRÉE ALARME (BROCHE 15 – 22) et la MASSE
(BROCHE 1) avec les câbles. Une fois que l'alarme se déclenche, le DVR
commence l'enregistrement et le buzzer se met en marche.
ENTRÉE ALARME
*
BROCHE
SO
DÉSACTIVÉE
RS485-B
En fonctionnement normal, COM se déconnecte de NON. Mais lorsqu'une
COM ALERTE
quelconque alarme est déclenchée, COM se connecte à NON.
EXTERNE
Attention : La restriction de tension est de 24VCC 1A.
manuals search engine
Sirène:
Lorsque le DVR se déclenche par une alarme ou
un mouvement, le COM se connecte sur NO
(NON) et la sirène commence à hurler et le flash à
clignoter.
Contact magnétique:
Lorsque le contact magnétique est ouvert,
l'alarme est déclenchée et l'enregistrement est en
marche.
DESCRIPTION
BROCHE Alarme Canal vidéo correspondant
BROCHE 2 1 CH1
BROCHE 3 3 CH3
BROCHE 4 5 CH5
BROCHE 5 7 CH7
BROCHE 6 9 CH9
BROCHE 7 11 CH11
BROCHE 8 13 CH13
BROCHE 9 15 CH15
BROCHE Alarme Canal vidéo correspondant
BROCHE 15 2 CH2
BROCHE 16 4 CH4
BROCHE 17 6 CH6
BROCHE 18 8 CH8
BROCHE 19 10 CH10
BROCHE 20 12 CH12
BROCHE 21 14 CH14
BROCHE 22 16 CH16
68
