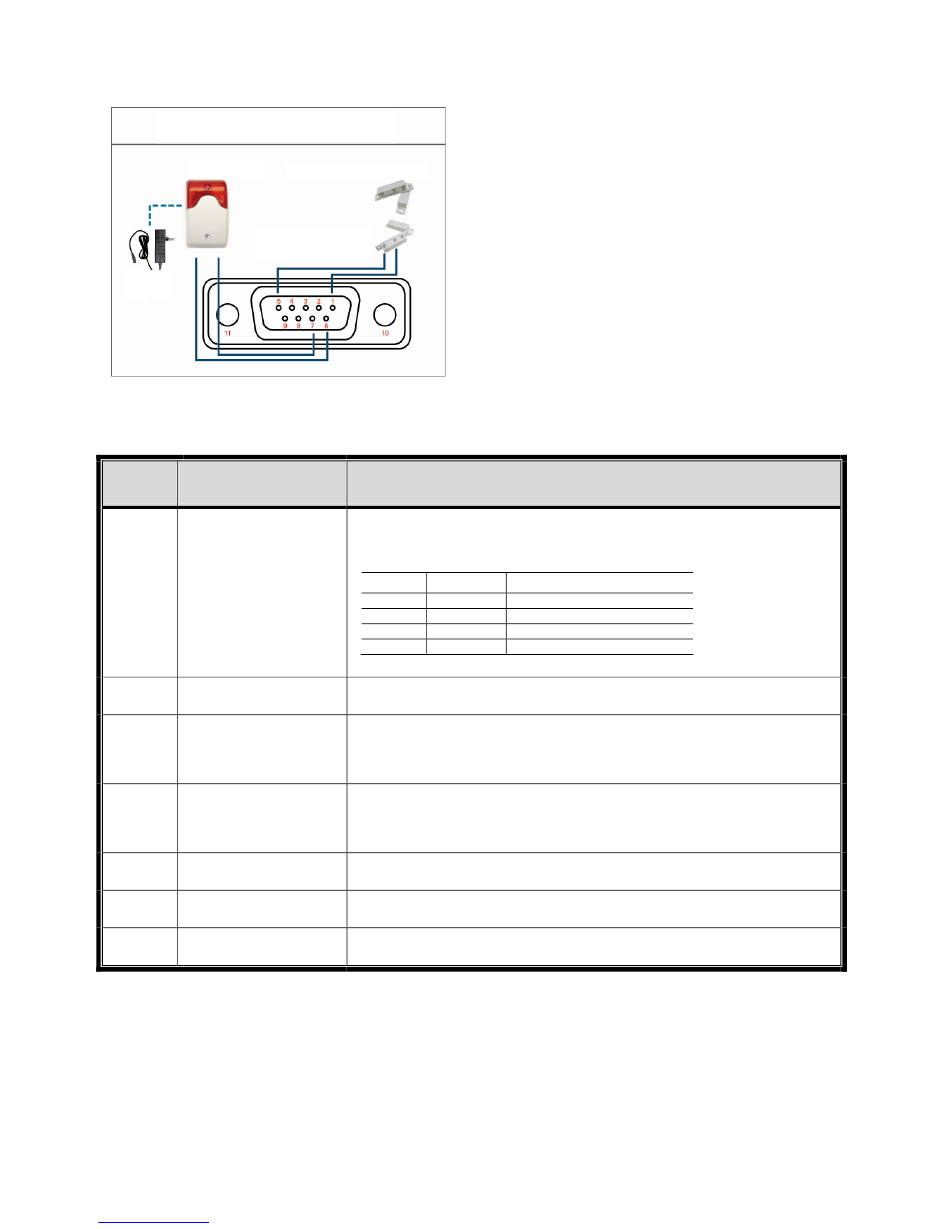

ピン接続配列
サイレン
電磁接点
D-Sub 9 ピンのハ
ンダ面
コネクタはオプションです。
D-Sub
機能
ALARM INPUT (PIN 1 - 4)と GND (PIN 5)コネクタをワイヤーで接続しま
す。アラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチ
がオンになります。
ALARM INPUT
*
GND
接地
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
EXTERNAL ALARM
ームが立ち上がると、COM は NO.と接続されます。
COM
注意：電圧は DC24V 1A 未満に規制されます。
通常運転では、COM は NO.との接続が遮断されています。しかし、アラ
EXTERNAL ALARM
ームが立ち上がると、COM は NO.と接続されます。
NO
注意：電圧は DC24V 1A 未満に規制されます。
RS485-A
RS485-B
GND
接地
manuals search engine
サイレン：
DVR がアラームあるいは動きによって立ち上げ
られると、COM は NO と接続され、ストロボ付き
サイレンが閃光を発しながら鳴り始めます。
マグネットコンタクト：
電磁接点が開かれると、アラームが立ち上がり、
録画スイッチがオンに切り替わります。
ピン
アラーム
対応するビデオチャンネル
PIN 1
1
CH1
PIN 2
2
CH2
PIN 3
3
CH3
PIN 4
4
CH4
75
付録 6 PIN 構造
説明
