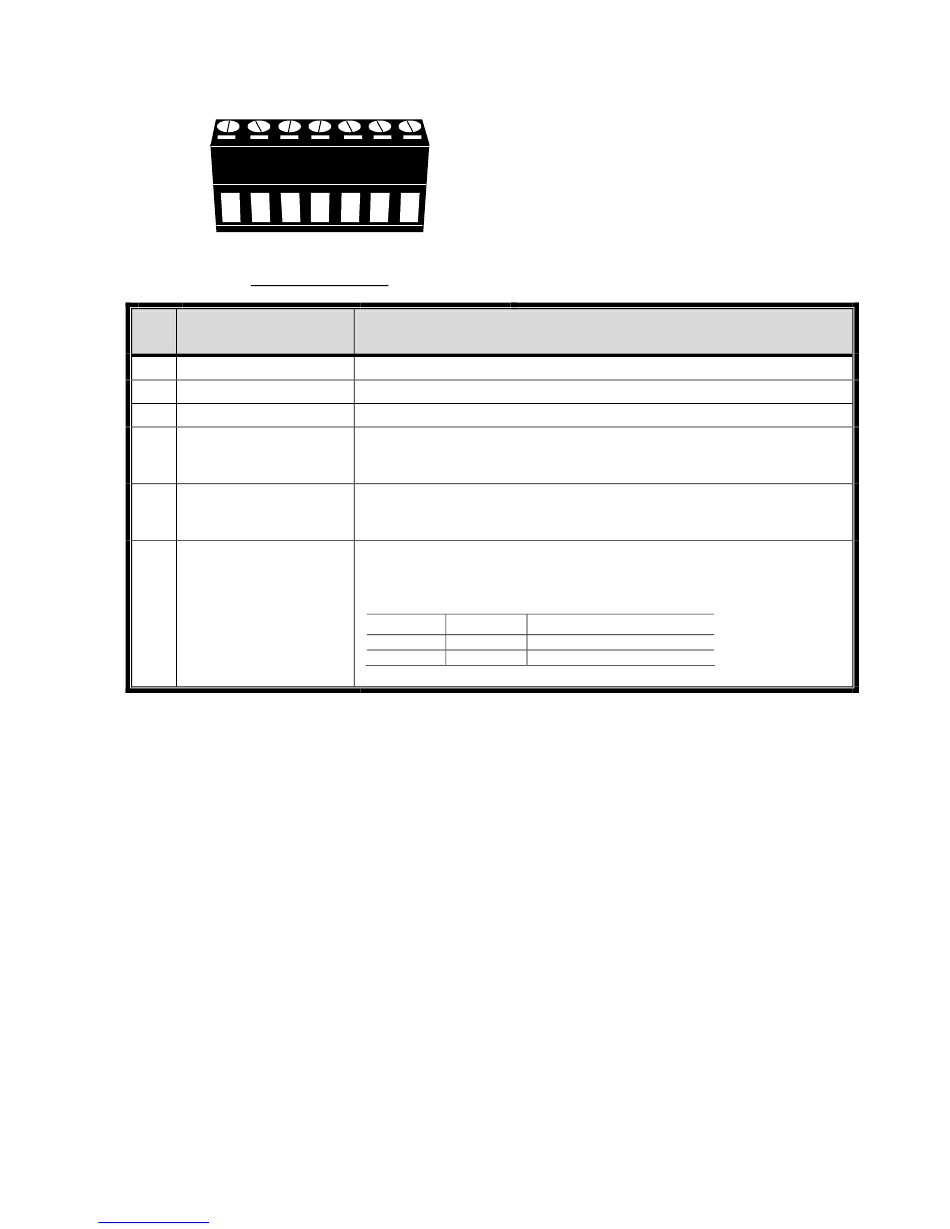

‧ 7 ピンの外部 I/O ブロック付き
ピン
1
2
3
4
5
6~7
Downloaded from
www.Manualslib.com
7
6
5
4
3
外部 I/O ブロック
機能
GND
接地
RS485-A
RS485-B
通常運転では、COM は NO.との接続が遮断されています。しかし、アラームが立
EXTERNAL ALARM
ち上がると、COM は NO.と接続されます。
COM
注意：電圧は DC24V 1A 未満に規制されます。
通常運転では、COM は NO.との接続が遮断されています。しかし、アラームが立
ち上がると、COM は NO.と接続されます。
EXTERNAL ALARM NO
注意：電圧は DC24V 1A 未満に規制されます。
ALARM INPUT (PIN 6 -- 7)と GND (PIN 1) コネクタをワイヤーで接続します。ア
ラームが立ち上がると、DVR が録画を開始し、ブザーのスイッチがオンになりま
す。
ALARM INPUT
*
manuals search engine
2
1
ピン
アラーム
対応するビデオチャンネル
PIN 6
1
CH1
PIN 7
2
CH2
77
付録 6 PIN 構造
説明
