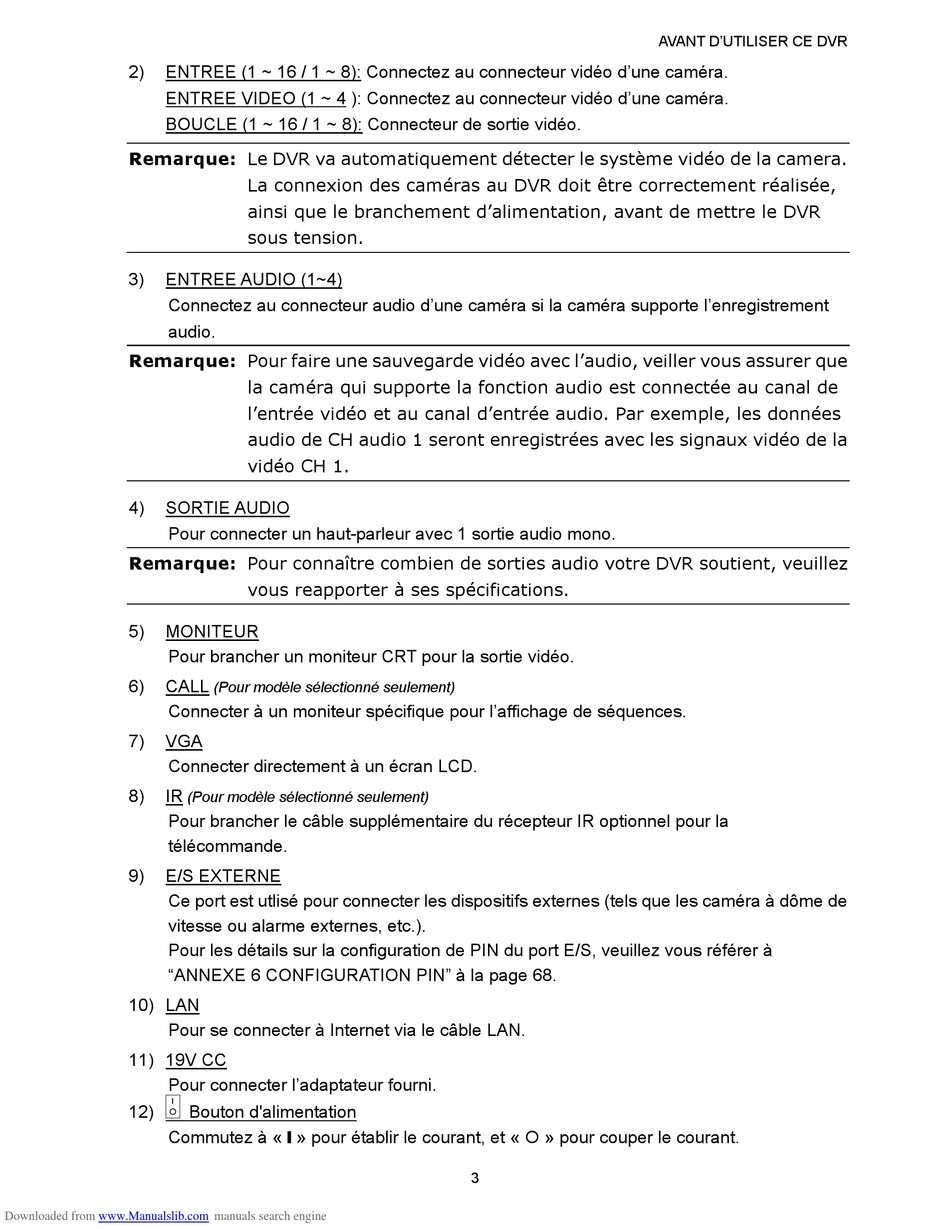

2)
ENTREE (1 ~ 16 / 1 ~ 8): Connectez au connecteur vidéo d'une caméra.
ENTREE VIDEO (1 ~ 4 ): Connectez au connecteur vidéo d'une caméra.
BOUCLE (1 ~ 16 / 1 ~ 8): Connecteur de sortie vidéo.
Remarque: Le DVR va automatiquement détecter le système vidéo de la camera.
3)
ENTREE AUDIO (1~4)
Connectez au connecteur audio d'une caméra si la caméra supporte l'enregistrement
audio.
Remarque: Pour faire une sauvegarde vidéo avec l'audio, veiller vous assurer que
4)
SORTIE AUDIO
Pour connecter un haut-parleur avec 1 sortie audio mono.
Remarque: Pour connaître combien de sorties audio votre DVR soutient, veuillez
5)
MONITEUR
Pour brancher un moniteur CRT pour la sortie vidéo.
6)
CALL
Connecter à un moniteur spécifique pour l'affichage de séquences.
7)
VGA
Connecter directement à un écran LCD.
8)
IR
Pour brancher le câble supplémentaire du récepteur IR optionnel pour la
télécommande.
9)
E/S EXTERNE
Ce port est utlisé pour connecter les dispositifs externes (tels que les caméra à dôme de
vitesse ou alarme externes, etc.).
Pour les détails sur la configuration de PIN du port E/S, veuillez vous référer à
"ANNEXE 6 CONFIGURATION PIN" à la page 68.
10) LAN
Pour se connecter à Internet via le câble LAN.
11) 19V CC
Pour connecter l'adaptateur fourni.
12)
Commutez à « » pour établir le courant, et « » pour couper le courant.
Downloaded from
www.Manualslib.com
La connexion des caméras au DVR doit être correctement réalisée,
ainsi que le branchement d'alimentation, avant de mettre le DVR
sous tension.
la caméra qui supporte la fonction audio est connectée au canal de
l'entrée vidéo et au canal d'entrée audio. Par exemple, les données
audio de CH audio 1 seront enregistrées avec les signaux vidéo de la
vidéo CH 1.
vous reapporter à ses spécifications.
(Pour modèle sélectionné seulement)
(Pour modèle sélectionné seulement)
Bouton d'alimentation
manuals search engine
3
