‧ 8CH
Aplicación de Conexión de PIN
Adaptador
de la fuente
de
alimentación
* El conector D-Sub mostrador anteriormente es
opcional.
PIN
1
2~5
6 ~ 11
12
13
14
15~18
19~23
24
25
Downloaded from www.Manualslib.com
Contacto magnético
Sirena
Vista de la Parte de
Soldadura del
Conector DSUB de
25 PINES
FUNCIÓN
GND TIERRA
Conecte la ENTRADA DE ALARMA (PATILLA 2 - 5) y GND (PATILLA 1)
con cables. Una vez activada la alarma, el DVR comenzará a grabar y se
activará el sonido.
ENTRADA DE ALARMA
*
PIN DESCONECTADO ND
RS485-A
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
Nº DE ALARMA
si se activa alguna alarma, el puerto COM se conectará con NO.
EXTERNA.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
PIN DESCONECTADO ND
Conecte la ENTRADA DE ALARMA (PATILLA 15 - 18) y GND (PATILLA
1) con cables. Una vez activada la alarma, el DVR comenzará a grabar y
se activará el sonido.
ENTRADA DE ALARMA
*
PIN DESCONECTADO ND
RS485-B
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
PUERTO COM DE
si se activa alguna alarma, el puerto COM se conectará con NO.
ALARMA EXTERNA
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
manuals search engine

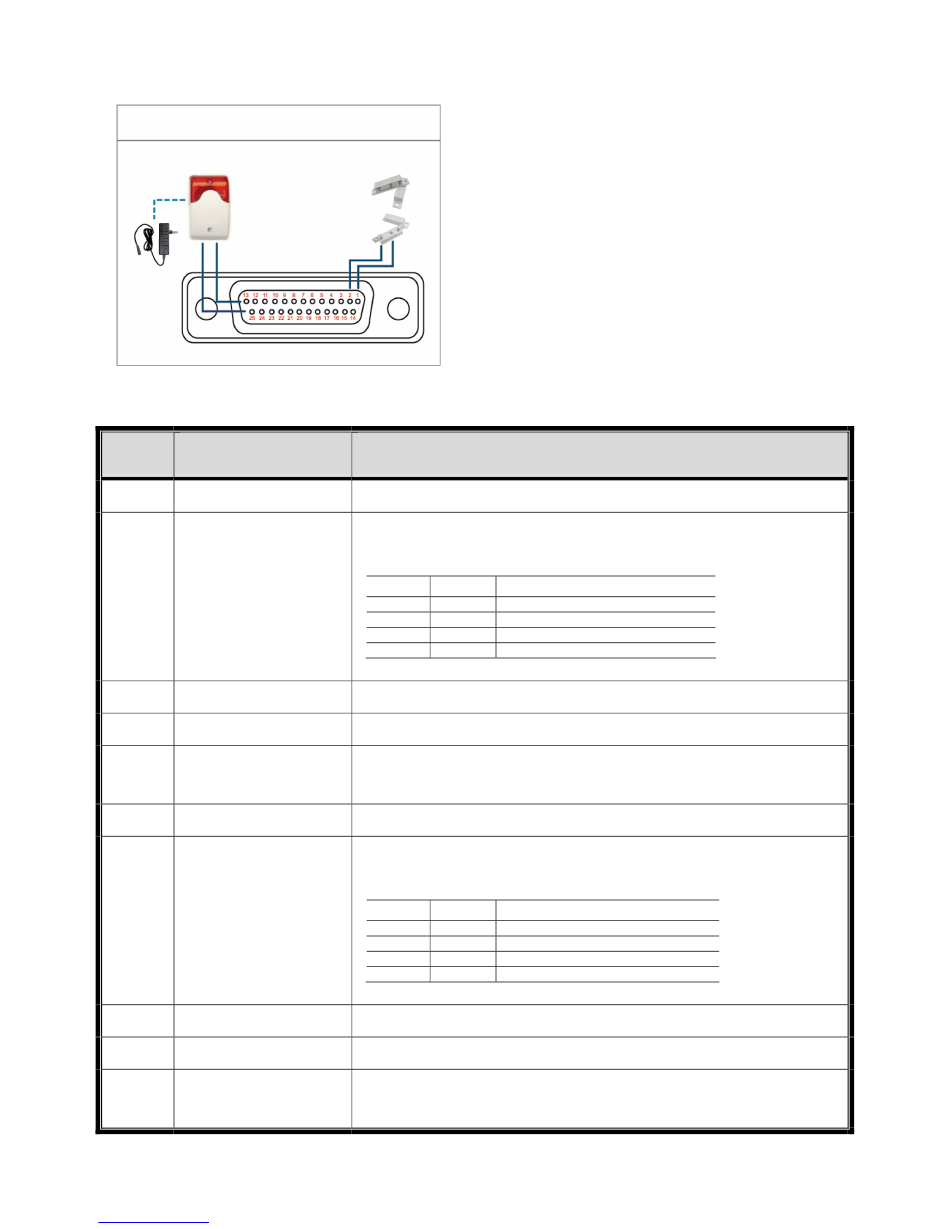

APÉNDICE 6 CONFIGURACIÓN DE Patillas
Sirena:
Si el DVR se activa por medio de una alarma o al
detectar movimientos,
conectará a NO y la sirena se iluminará y
comenzará a sonar.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se
activará y se iniciará la grabación.
DESCRIPCIÓN
PIN Alarma Canal de vídeo correspondiente
PIN 2 1 CANAL1
PIN 3 3 CANAL3
PIN 4 5 CANAL5
PIN 5 7 CANAL7
PIN Alarma Canal de vídeo correspondiente
PIN 15 2 CANAL2
PIN 16 4 CANAL4
PIN 17 6 CANAL6
PIN 18 8 CANAL8
74
el puerto COM se
