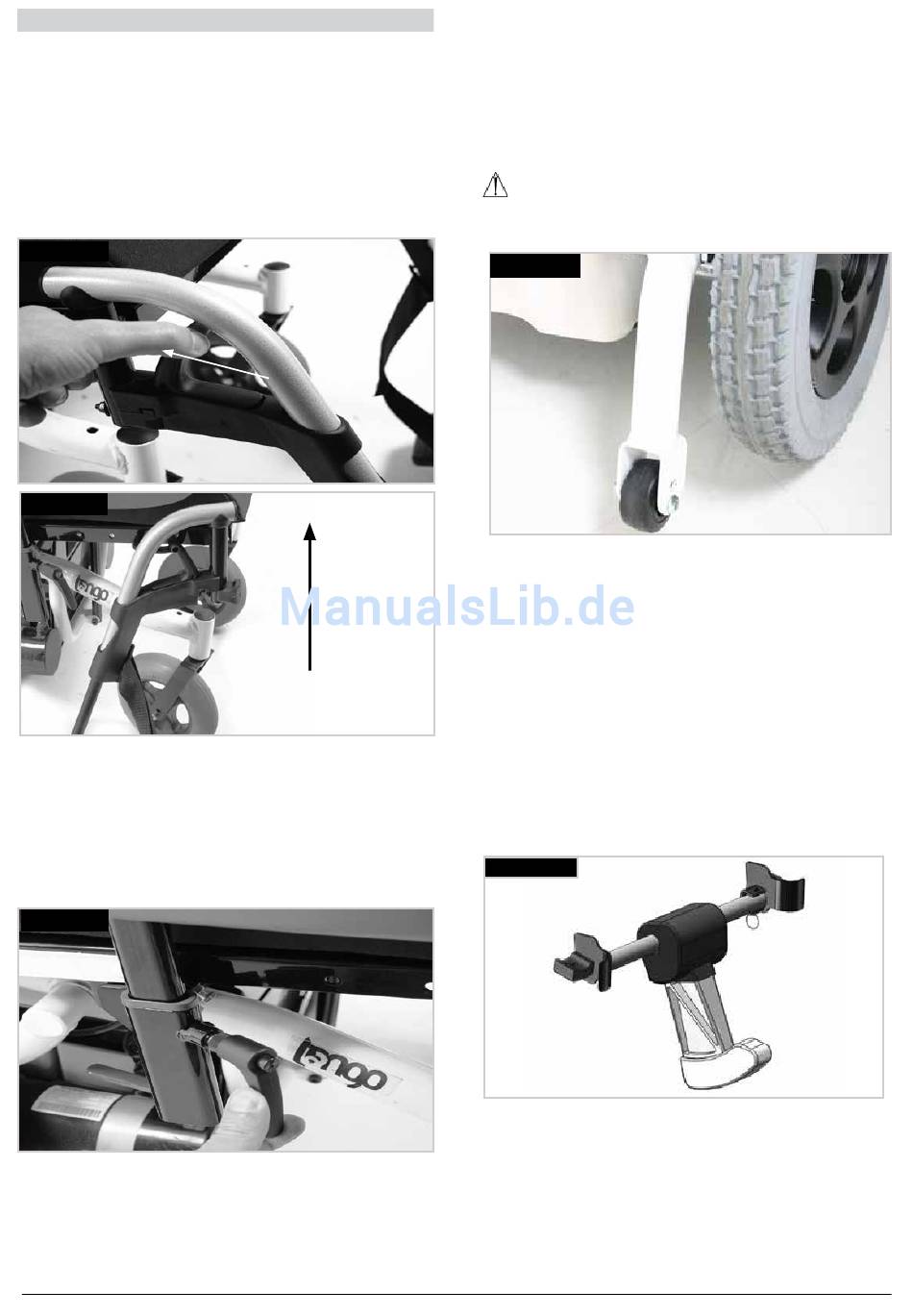

5.0 Montage:

5.1. Fußraste (Fig. 5.0-5.1):
Die Fußrasten können weggeschwenkt werden: Stellen
Sie dazu den Hebel nach hinten zum Sitz und schieben
Sie die Fußrastenhalter nach außen. Zum Abnehmen der
Fußrasten den Verschlusshebel betätigen, die Fußraste
ca. 90° nach außen drehen und dann nach oben
herausziehen. Zum Wiederanbringen der Fußraste den
Vorgang in umgekehrter Reihenfolge wiederholen, die
Verriegelung rastet automatisch ein, wenn sie nach innen
geschwenkt wird.
Fig. 5.0
Fig. 5.1

5.2. Armlehne (Fig. 5.2):

Stecken Sie das Armlehnenrohr in die Aufnahme am
Rollstuhl und stellen Sie zum Verriegeln den Hebel
nach rechts. Wenn Sie eine andere spezifische
Armlehnenhöhe benötigen, können Sie diese mit der
Stellschraube am Verbindungsrohr einstellen.
Fig. 5.2
5.3. Sicherheitsräder (Fig. 5.3):
Diese werden werksseitig eingebaut. Das Rohr für das
Sicherheitsrad ist an die Halteplatte des Motors am
Rollstuhlrahmen angeschweißt.
Hinweis: Die Sicherheitsräder können beim Befahren
von Bordsteinen auf dem Bordstein aufsitzen.
Beachten Sie die Anweisungen in Abschnitt 6.13 und
6.14.
WARNUNG!
Benutzen Sie den Rollstuhl nie ohne Sicherheitsräder.
Fig. 5.3
5.4. Bürgersteighilfe (Fig. 5.4):
• Die linke und rechte Befestigungsplatte
für die Bürgersteighilfe (1) werden mit den
Befestigungsplatten und den mitgelieferten Muttern
und Schrauben innen am Rahmen befestigt.
• Montieren Sie als nächstes das Rohr der
Bürgersteighilfe: Beginnen Sie mit der linken Seite
und stecken Sie das Ende des Rohrs in die runde
Aufnahme an der linken Befestigungsplatte.
• Dann stecken Sie das rechte Ende in die viereckige
Aufnahme an der rechten Befestigungsplatte und
stecken Sie den Verriegelungsstift ein (2).
Fig. 5.4
1
1
2
19
