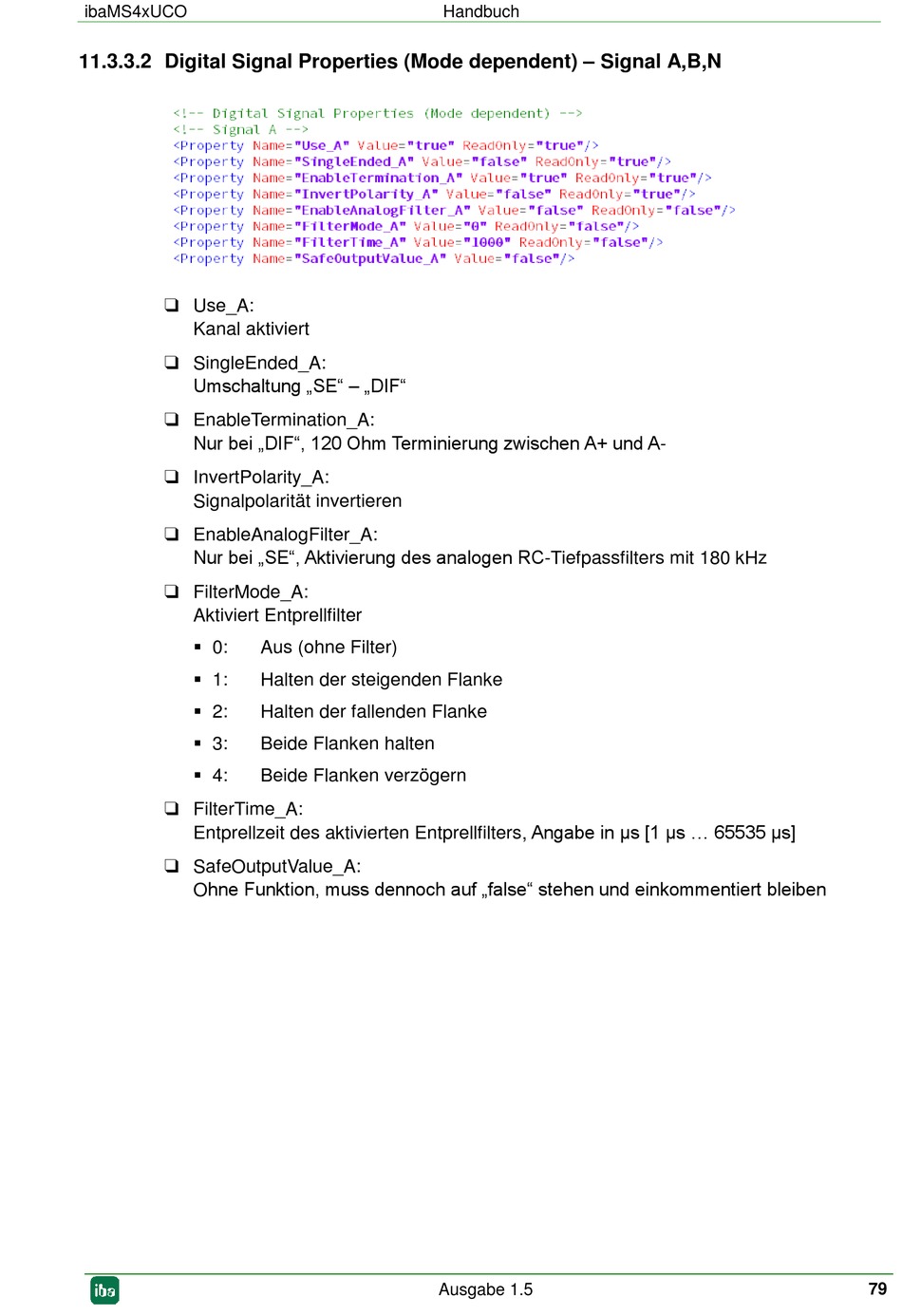

IBA MS4xUCO Handbuch Seite 79

ibaMS4xUCO
11.3.3.2 Digital Signal Properties (Mode dependent) – Signal A,B,N
 Use_A:
Kanal aktiviert
 SingleEnded_A:
Umschaltung „SE" – „DIF"
 EnableTermination_A:
Nur bei „DIF", 120 Ohm Terminierung zwischen A+ und A-
 InvertPolarity_A:
Signalpolarität invertieren
 EnableAnalogFilter_A:
Nur bei „SE", Aktivierung des analogen RC-Tiefpassfilters mit 180 kHz
 FilterMode_A:
Aktiviert Entprellfilter
 0:
 1:
 2:
 3:
 4:
 FilterTime_A:
Entprellzeit des aktivierten Entprellfilters, Angabe in µs [1 µs ... 65535 µs]
 SafeOutputValue_A:
Ohne Funktion, muss dennoch auf „false" stehen und einkommentiert bleiben
Aus (ohne Filter)
Halten der steigenden Flanke
Halten der fallenden Flanke
Beide Flanken halten
Beide Flanken verzögern
Handbuch
Ausgabe 1.5 79
