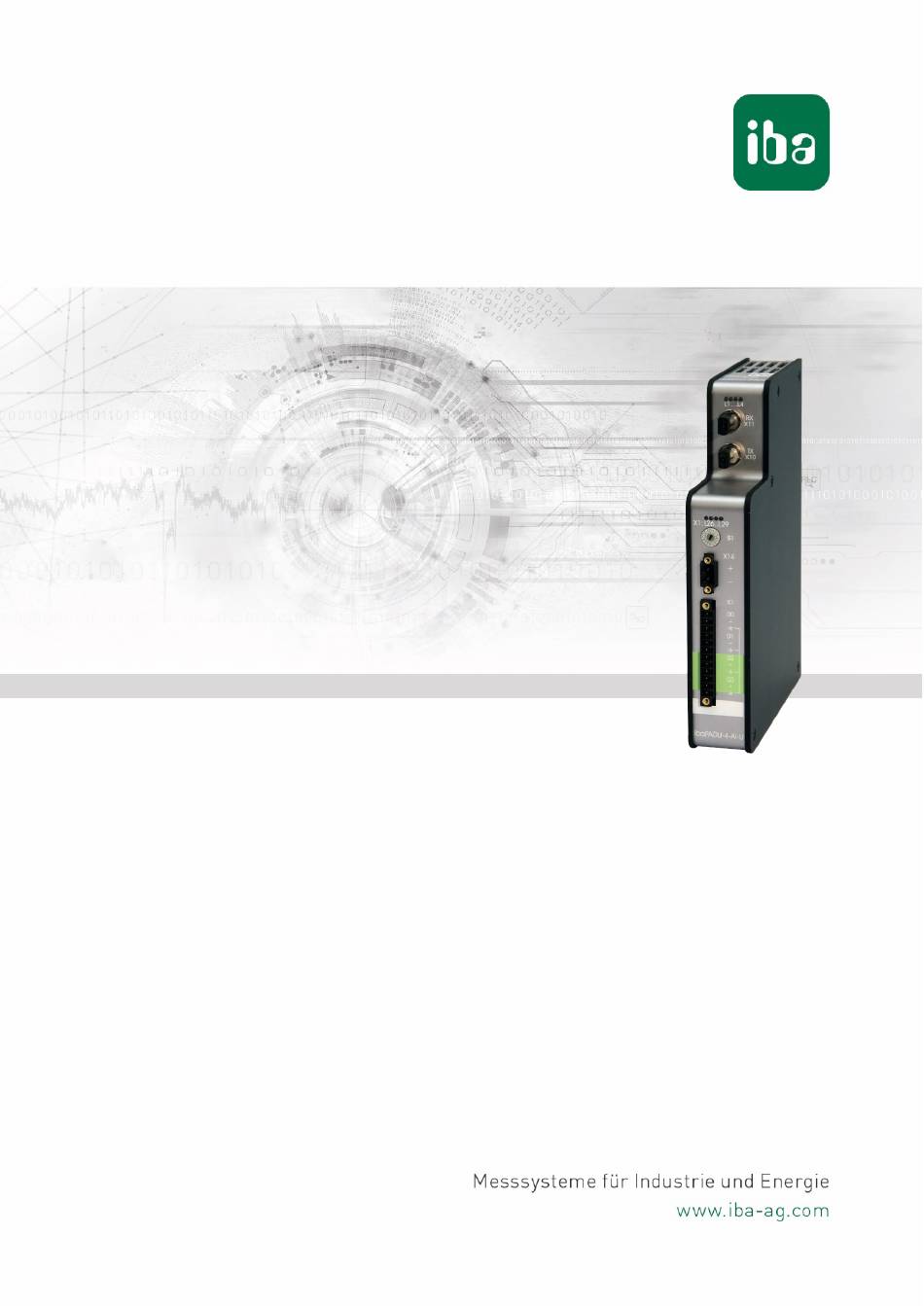

ibaPADU-4-AI-U
Eingangsmodul mit 4 schnellen analogen
Spannungseingängen
Handbuch
Ausgabe 1.1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IBA PADU-4-AI-U

  • Seite 1 ibaPADU-4-AI-U Eingangsmodul mit 4 schnellen analogen Spannungseingängen Handbuch Ausgabe 1.1...
  • Seite 2 Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfol- genden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation. Andere in diesem Handbuch erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen...
  • Seite 3: Inhaltsverzeichnis

    Ringtopologie ....................16 Konfiguration in ibaPDA ................17 Erste Schritte....................17 ibaPADU-4-AI-U – Register „Allgemein“ ............18 ibaPADU-4-AI-U – Register „Analog” ............19 PADU-4-AI-U – Register „Diagnose“............21 Technische Daten ..................22 10.1 Hauptdaten ....................22 10.2 Maßblatt ...................... 24...
  • Seite 4 Handbuch ibaPADU-4-AI-U Support und Kontakt ..................25 Ausgabe 1.1...
  • Seite 5: Zu Diesem Handbuch

    ibaPADU-4-AI-U Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung des Gerä- tes ibaPADU-4-AI-U. Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind.
  • Seite 6: Verwendete Symbole

    Handbuch ibaPADU-4-AI-U Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Ge- fahr des Todes oder der schweren Körperverletzung.
  • Seite 7: Einleitung

    ibaPADU-4-AI-U Handbuch Einleitung Das Kompaktgerät ibaPADU-4-AI-U dient der Erfassung und Aufzeichnung von schnel- len analogen Signalen. Hierzu lässt sich die Abtastrate frei auf bis zu 100 kHz einstellen. Das Gerät bietet 4 galvanisch getrennte Spannungseingänge, deren Messbereiche in mehreren Stufen von ±250 mV bis ±24 V einstellbar sind. Antialiasing-Filter begrenzen die Bandbreite des Eingangssignals und reduzieren damit mögliche Störungen.
  • Seite 8: Lieferumfang

    Handbuch ibaPADU-4-AI-U Lieferumfang Überprüfen Sie nach dem Auspacken die Vollständigkeit und Unversehrtheit der Liefe- rung. Im Lieferumfang sind enthalten:  Gerät ibaPADU-4-AI-U  2-poliger Steckverbinder zum Anschluss der Stromversorgung  12-poliger Steckverbinder zum Anschluss der Analogsignale  Handbuch Sicherheitshinweise Bestimmungsgemäßer Gebrauch Das Gerät ist ein elektrisches Betriebsmittel.
  • Seite 9: Systemvoraussetzungen

     Mind. 1 freier PCI/PCIe-Steckplatz (Rechner) oder ExpressCard-Slot (Notebook)  Mind. 512 MB RAM  4 GB freier Festplattenspeicher für Messwerte Auf der iba-Homepage http://www.iba-ag.com finden Sie weitere Informationen zur Rechner-Austattung.  Mind. eine LWL-Eingangskarte vom Typ ibaFOB-D  ibaFOB-io-D / ibaFOB-io-Dexp ...
  • Seite 10: Montieren Und Demontieren

    Handbuch ibaPADU-4-AI-U Montieren und Demontieren Montieren 1. Den Hutschienen-Clip an der Rückseite des Gerätes oben in die Hutschiene einfüh- ren und das Gerät nach unten-hinten drücken und in die Hutschiene einrasten lassen. 2. Schließen Sie die Spannungsversorgung DC 24 V mit der richtigen Polarität an und stellen eine LWL-Verbindung zum ibaPDA-Rechner her.
  • Seite 11: Gerätebeschreibung

    (3) LWL-Ausgang (TX) X10 (4) Status-LEDs Analogkanäle (5) Drehschalter S1 (6) Stecker für Spannungsversorgung X14 (7) Analogeingänge X1 Abbildung 1: Vorderansicht Draufsicht Hersteller: iba AG Support: iba@iba-ag.com Web: www.iba-ag.com Stromversorgung: 24 V DC ±10% / 0,4 A Produktname: ibaPADU-4-AI-U Abbildung 2: Draufsicht Ausgabe 1.1...
  • Seite 12: Anzeigeelemente

    Signal 32Mbit Flex-Signal erkannt L4: (rot) Fehlerfreier Betrieb Blinkt Störung, geräteinterne Applikationen laufen nicht Gerät defekt, wenden Sie sich an den iba Support Zustand Analogeingänge LED je Kanal Zustand Beschreibung (ca.-Werte) Spannung < ±1% des gewählten Eingangsbereichs L26 … L29 Grün...
  • Seite 13: Anschlüsse

    Das Gerät ibaPADU-4-AI-U muss mit einer externen Gleichspannung von 24 V ±10% (ungeregelt) mit einer maximalen Stromaufnahme von 0,4 A betrieben werden. Die Be- triebsspannung sollte über den mitgelieferten 2-poligen Phoenix Schraubstecker zuge- führt werden. Auf Wunsch können bei iba Hutschienen oder Steckernetzteile bestellt werden. 7.3.3 Analogeingänge X1...
  • Seite 14: Pinbelegung

    Handbuch ibaPADU-4-AI-U 7.3.3.2 Anschlussdiagramm / Pinbelegung Hier können 4 Eingangssignale (0 ... 3), jeweils zweipolig und potenzialgetrennt, ange- schlossen werden. Jeder Kanal wird mit Zweidrahttechnik angeschlossen. Abbildung 4: Anschlussdiagramm Pinbelegung X1: Pin Anschluss Analogeingang 00 + Analogeingang 00 − Analogeingang 00 Analogeingang 01 + Analogeingang 01 −...
  • Seite 15: Bedienelemente

    ibaPADU-4-AI-U Handbuch Bedienelemente 7.4.1 Drehschalter S1 Bis zu 15 Geräte mit ibaNet 32Mbit-Flex-Protokoll lassen sich in einer Ringstruktur zu- sammenschalten. Über den Drehschalter S1 werden die Geräte adressiert. Gerätenummer in der Kaskade Stellung Drehschalter nicht zulässig 1. Gerät 2. Gerät 14.
  • Seite 16: Systemintegration

    In einem Ring mit 32Mbit Flex-Protokoll können bis zu 15 Geräte zusammengeschaltet werden. Im Ring werden Konfigurations- und Prozessdaten übertragen. In den Ring lassen sich auch andere 32Mbit Flex-fähige Geräte von iba integrieren, z. B. ibaPADU-S-CM wie im Beispiel oben. Die Adressierung der Geräte im Ring erfolgt über den Drehschalter S1.
  • Seite 17: Konfiguration In Ibapda

    ibaPADU-4-AI-U Handbuch Konfiguration in ibaPDA Für das Gerät ibaPADU-4-AI-U ist ibaPDA Version 6.31.0 oder höher erforderlich. Erste Schritte 1. Starten Sie ibaPDA und öffnen den I/O-Manager. 2. Markieren Sie im Signalbaum (links) den Link der ibaFOB-D-Karte, an dem ibaPADU- 4-AI-U angeschlossen ist. Klicken Sie mit der rechten Maustaste auf den Link, dann öffnet sich ein Untermenü.
  • Seite 18: Ibapadu-4-Ai-U - Register „Allgemein

    Handbuch ibaPADU-4-AI-U ibaPADU-4-AI-U – Register „Allgemein“ Abbildung 7: ibaPADU-4-AI-U – Register „Allgemein“ Grundeinstellungen  Modultyp (nur Anzeige) Zeigt den Typ des aktuellen Moduls an.  Verriegelt Ein Modul kann verriegelt werden, um ein versehentliches oder unautorisiertes Än- dern der Moduleinstellungen zu verhindern. ...
  • Seite 19: Ibapadu-4-Ai-U - Register „Analog

    ibaPADU-4-AI-U Handbuch  Automatisch aktivieren/deaktivieren Wenn diese Option aktiviert ist und ibaPDA beim Start der Messung keine Verbin- dung zu diesem Gerät aufbauen kann, dann deaktiviert es dieses Modul und startet die Messung ohne das Modul. Während der Messung versucht es, die Verbindung wiederherzustellen.
  • Seite 20 Handbuch ibaPADU-4-AI-U  Min Hier können Sie eine Messbereichsuntergrenze definieren. Der analoge Span- nungsnormpegel von -5 V wird einer physikalischen Größe von z. B. -100 V zuge- ordnet.  Max Hier können Sie eine Messbereichsobergrenze definieren. Der analoge Span- nungsnormpegel von +5 V wird einer physikalischen Größe von z. B. +100 V zuge- ordnet.
  • Seite 21: Padu-4-Ai-U - Register „Diagnose

    Firmware schreiben  Mit diesem Button ist es möglich, Firmware-Updates durchzuführen. Wählen Sie im Browser die Updatedatei „padu4_v[xx.yy.zzz].iba“ aus und starten Sie das Up- date mit <Ok>. Wichtiger Hinweis Dieser Vorgang kann einige Minuten dauern und darf nicht unterbrochen werden. Nach einem Update erfolgt automatisch ein Neustart des Geräts.
  • Seite 22: Technische Daten

    Handbuch ibaPADU-4-AI-U Technische Daten 10.1 Hauptdaten Bezeichnung ibaPADU-4-AI-U Beschreibung Eingangsmodul mit 4 analogen Spannungseingängen Bestellnummer 10.121000 Analogeingänge Anzahl Ausführung Galvanisch getrennt, single ended Auflösung 16 Bit Filter dauerhaft R/C-Tiefpass, 1. Ordnung, 72 kHz zuschaltbar Analoger Antialiasing-Filter (Butterworth), 4. Ordnung, 50 kHz Digitaler Antialiasing-Filter, 8.
  • Seite 23 Verpackung/Handbuch Supplier's Declaration of Conformity 47 CFR § 2.1077 Compliance Information Unique Identifier: 10.121000 ibaPADU-4-AI-U Responsible Party - U.S. Contact Information iba America, LLC 370 Winkler Drive, Suite C Alpharetta, Georgia 30004 (770) 886-2318-102 www.iba-america.com FCC Compliance Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Seite 24: Maßblatt

    Handbuch ibaPADU-4-AI-U 10.2 Maßblatt (Maße in mm) Abbildung 10: Maßblatt ibaPADU-4-AI-U (Maße in mm) Abbildung 11: Maßblatt ibaPADU-4-AI-U mit Kabel Ausgabe 1.1...
  • Seite 25: Support Und Kontakt

    Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Hausanschrift iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
