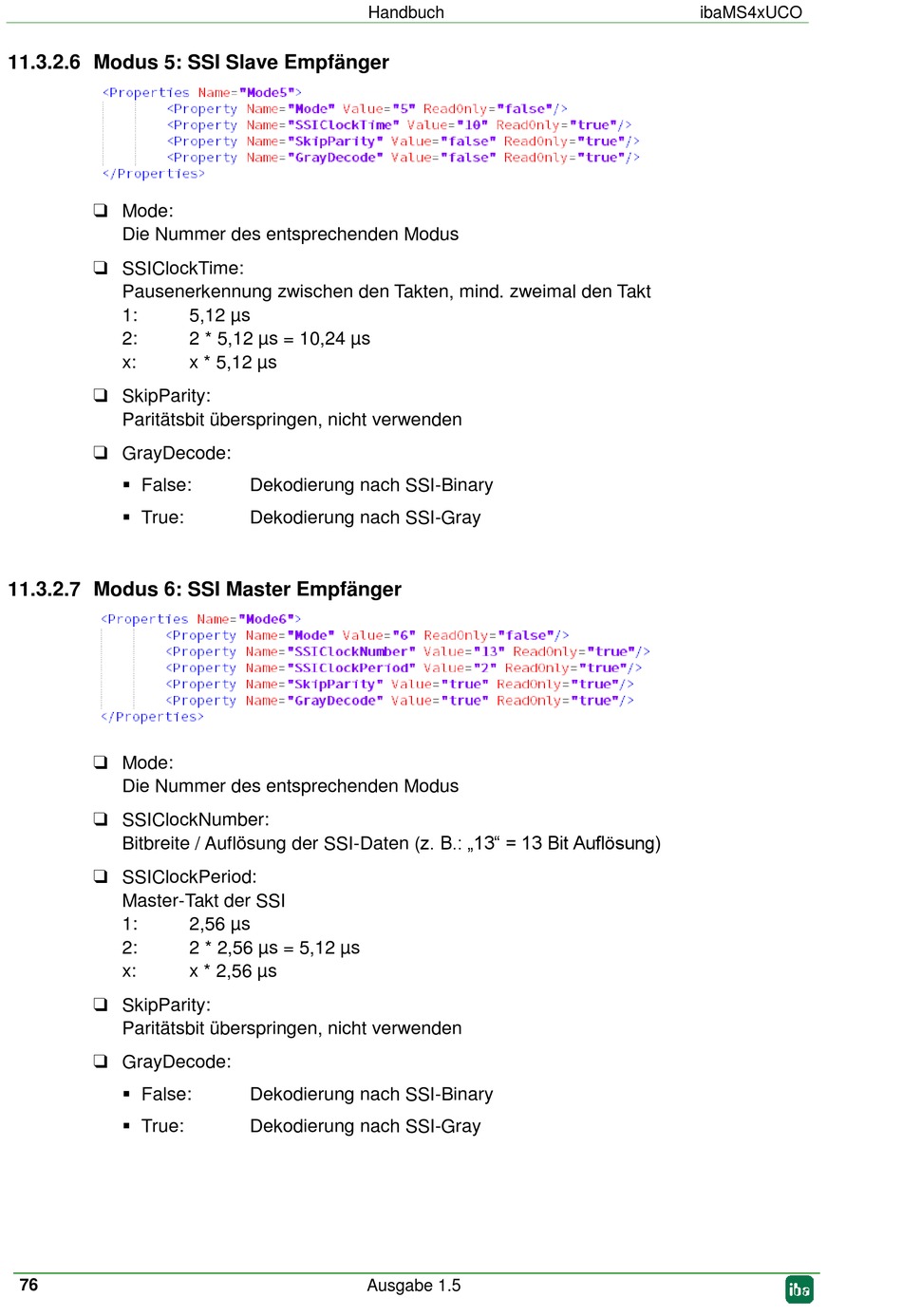

11.3.2.6 Modus 5: SSI Slave Empfänger
 Mode:
Die Nummer des entsprechenden Modus
 SSIClockTime:
Pausenerkennung zwischen den Takten, mind. zweimal den Takt
1:
2:
x:
 SkipParity:
Paritätsbit überspringen, nicht verwenden
 GrayDecode:
 False:
 True:
11.3.2.7 Modus 6: SSI Master Empfänger
 Mode:
Die Nummer des entsprechenden Modus
 SSIClockNumber:
Bitbreite / Auflösung der SSI-Daten (z. B.: „13" = 13 Bit Auflösung)
 SSIClockPeriod:
Master-Takt der SSI
1:
2:
x:
 SkipParity:
Paritätsbit überspringen, nicht verwenden
 GrayDecode:
 False:
 True:
76
5,12 µs
2 * 5,12 µs = 10,24 µs
x * 5,12 µs
Dekodierung nach SSI-Binary
Dekodierung nach SSI-Gray
2,56 µs
2 * 2,56 µs = 5,12 µs
x * 2,56 µs
Dekodierung nach SSI-Binary
Dekodierung nach SSI-Gray
