ibaMS4xUCO
7.4
Zählereingänge X28
7.4.1
Pinbelegung

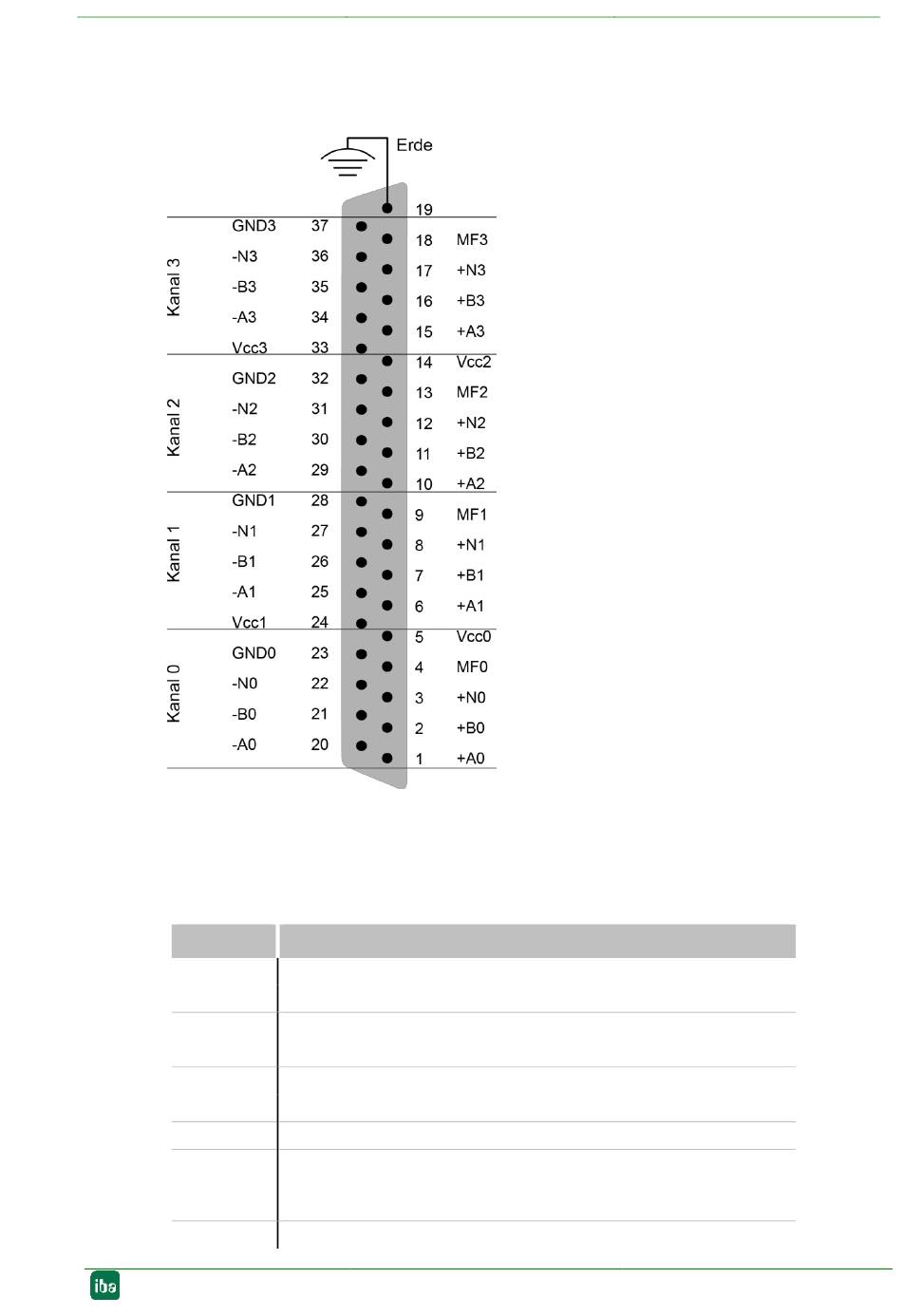

Abbildung 3: Pinbelegung (Ansicht Buchse von vorn)
7.4.2
Signale
Pro Kanal stehen neun Kanalsignale zur Verfügung, deren Bedeutung in Abhängigkeit
des gewählten Drehgebers und Modus variiert.
Signal
A+
A-
B+
B-
N+
N-
MF
V
CC
GND
Handbuch
Funktion
Hauptsignal 1
Differenzsignal zu A+
Hauptsignal 2, kann auch als Enable-Signal für A dienen
Differenzsignal zu B+
Rücksetzsignal für Zähler
Differenzsignal zu N+
Multifunktionseingang, kann z. B. als Alarmeingang genutzt werden
Geber-/Kanal-Versorgung, kann sowohl (als Ausgang konfiguriert)
einen angeschlossenen Geber als auch (als Eingang konfiguriert)
den Kanal selbst versorgen
Masseanschluss für Geber-/Kanal-Versorgung
Ausgabe 1.5
15
