Modus 2: Perioden-/Frequenzberechnung; Modus 3: Pulsbreiten-/Einschaltdauerberechnung; Modus 4: Auf-/Abwärtszähler - IBA MS4xUCO Handbuch

ibaMS4xUCO

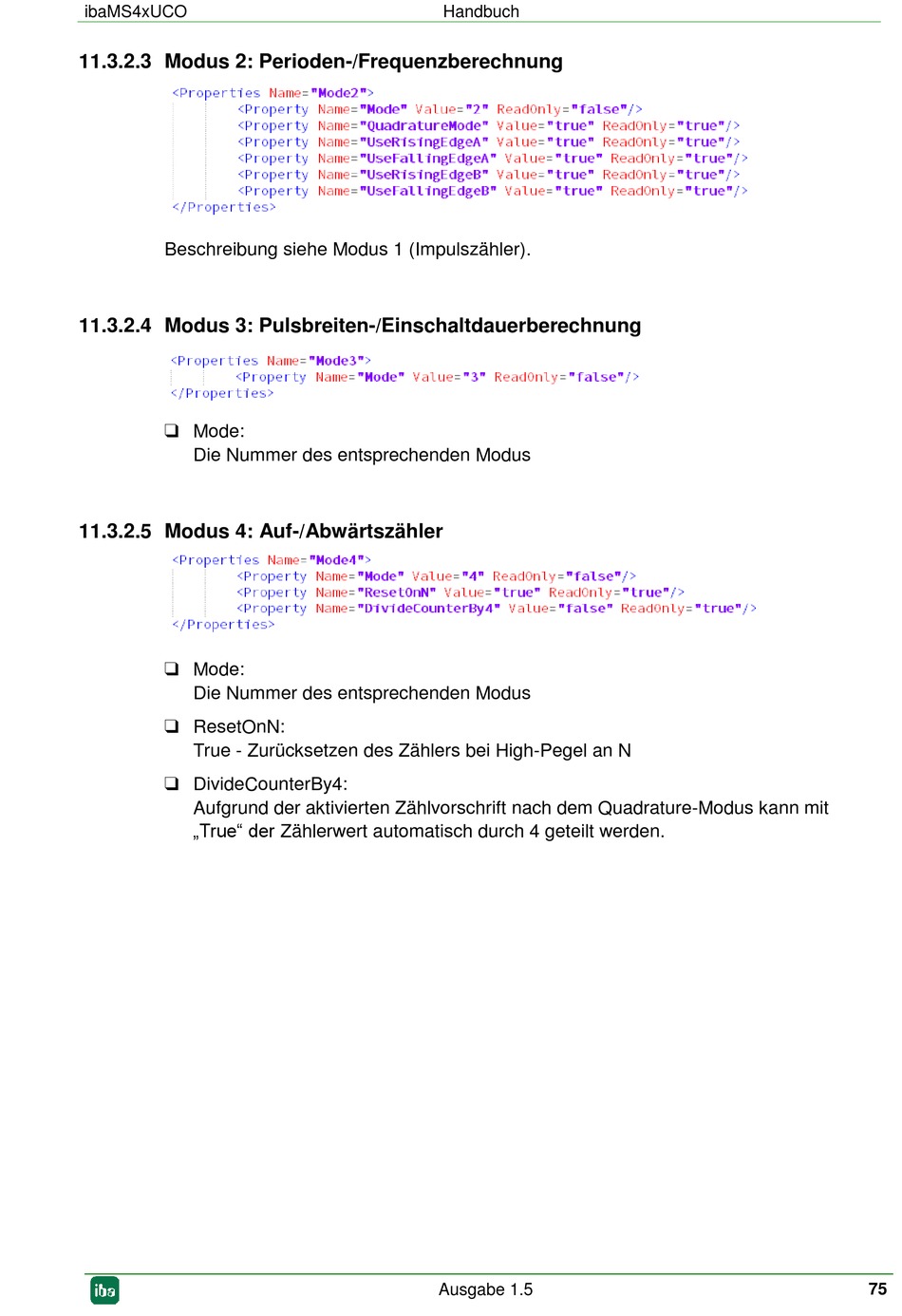

11.3.2.3 Modus 2: Perioden-/Frequenzberechnung

Beschreibung siehe Modus 1 (Impulszähler).

11.3.2.4 Modus 3: Pulsbreiten-/Einschaltdauerberechnung

 Mode:
Die Nummer des entsprechenden Modus
11.3.2.5 Modus 4: Auf-/Abwärtszähler
 Mode:
Die Nummer des entsprechenden Modus
 ResetOnN:
True - Zurücksetzen des Zählers bei High-Pegel an N
 DivideCounterBy4:
Aufgrund der aktivierten Zählvorschrift nach dem Quadrature-Modus kann mit
„True" der Zählerwert automatisch durch 4 geteilt werden.
Handbuch
Ausgabe 1.5 75
