Inhaltszusammenfassung für IBA MS16xDIO-24V

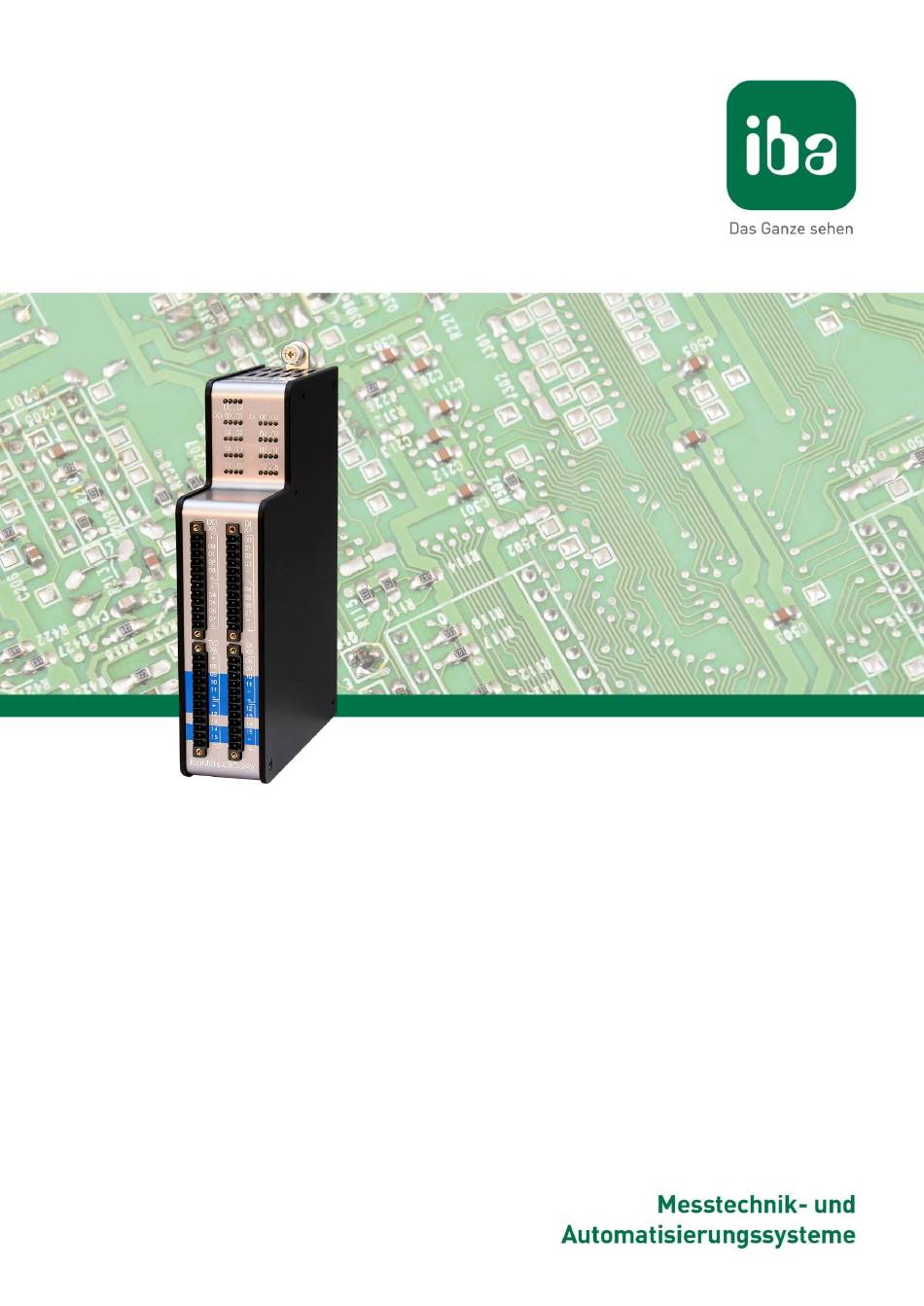

- Seite 1 ibaMS16xDIO-24V Ein- und Ausgangsmodul für Digitalsignale Handbuch Ausgabe 1.1...
- Seite 2 Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfol- genden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation. Andere in diesem Handbuch erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen...
-
Seite 3: Inhaltsverzeichnis
Overall Release-Version ................20 Update ......................20 8.3.1 Update über Web-Interface ................21 8.3.2 Update über ibaPDA ..................21 Modulinformationen/Diagnose ..............22 8.4.1 Diagnose ..................... 22 8.4.2 Web-Interface ....................22 iba-Applikationen ..................24 Konfiguration mit ibaPDA-V6 ............... 24 Ausgabe 1.1... - Seite 4 Handbuch ibaMS16xDIO-24V 9.1.1 Allgemeine Einstellungen ................24 9.1.2 Eingänge konfigurieren ................26 9.1.3 Ausgänge konfigurieren ................28 9.1.4 Kanalfehler zurücksetzen ................28 Konfiguration mit ibaLogic-V4 ..............30 9.2.1 Signale projektieren ..................30 9.2.2 Entprellfilter konfigurieren ................32 Technische Daten ..................34 10.1 Hauptdaten ....................
-
Seite 5: Zu Diesem Handbuch
Informationen zu Aufbau, Anwendung und Bedienung der Zentraleinheiten finden Sie in gesonderten Handbüchern. Hinweis Die Dokumentation des iba-Modularsystems ist Bestandteil der Liefer-DVD. Die Dokumentation des iba-Modularsystems besteht aus folgenden Handbüchern: Zentraleinheiten Die Handbücher zu den Zentraleinheiten (z.B: ibaPADU-S-IT-2x16 oder ibaPADU- S-CM) enthalten folgende Informationen: ... -
Seite 6: Zielgruppe
Handbuch ibaMS16xDIO-24V Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. Als Fachkraft gilt, wer auf Grund seiner fachlichen Aus- bildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann. -
Seite 7: Verwendete Symbole
ibaMS16xDIO-24V Handbuch Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder der schweren Körperverletzung! Warnung! -
Seite 8: Einleitung
Handbuch ibaMS16xDIO-24V Einleitung Das Modul ibaMS16xDIO-24V gehört zum iba-Modularsystem. Das modulare Konzept basiert auf einem Baugruppenträger mit Rückwandbus, auf den eine Zentraleinheit und bis zu 4 weitere Ein-/Ausgangsmodule gesteckt werden können. Die Spannungsversor- gung des Moduls erfolgt über den Rückwandbus im Baugruppenträger. Das Modul ibaMS16xDIO-24V verfügt über 16 Digitaleingänge und 16 Digitalausgänge. -
Seite 9: Lieferumfang
Im Lieferumfang sind enthalten: Gerät ibaMS16xDIO-24V 4 x 12-poliger Steckverbinder Handbuch (deutsch und englisch) DVD „iba Software & Manuals“ (nur bei Einzellieferung) Sicherheitshinweise Bestimmungsgemäßer Gebrauch Das Gerät ist ein elektrisches Betriebsmittel. Dieses darf nur für folgende Anwendungen verwendet werden: ... -
Seite 10: Systemvoraussetzungen
Handbuch ibaMS16xDIO-24V Hinweis Reinigen Sie das Gerät nur äußerlich mit einem trockenen oder leicht feuchten und statisch entladenen Reinigungstuch. Systemvoraussetzungen Hardware Zentraleinheit: ibaPADU-S-IT-2x16 oder ibaPADU-S-CM (ab Version v02.10.001) Baugruppenträger, z. B. ibaPADU-B4S Software ibaPDA ab Version 6.34.0 ... -
Seite 11: Montieren, Anschließen, Demontieren
ibaMS16xDIO-24V Handbuch Montieren, Anschließen, Demontieren Vorsicht! Trennen Sie vor dem Montieren oder Demontieren immer die Zentraleinheit von der Stromversorgung! Hinweis Montieren Sie ein oder mehrere Module rechts neben der Zentraleinheit (Steckplätze X2 bis X5 frei wählbar). Montieren 1. Trennen Sie die Zentraleinheit von der Spannungsversorgung. 2. -
Seite 12: Gerätebeschreibung
Handbuch ibaMS16xDIO-24V Gerätebeschreibung Geräteansicht Befestigungsschrauben Betriebszustandsanzeige L1 bis L4 Status LEDs der Digitalausgänge 00 bis 15 Status LEDs der Digitaleingänge 00 bis 15 Steckverbinder X5 der Digitalausgänge 00 bis 07 Steckverbinder X6 der Digitalausgänge 08 bis 15 Steckverbinder X7 der Digitaleingänge 00 bis 07 Steckverbinder X8 der Digitaleingänge 08 bis 15 Abbildung 1: Vorderansicht Anzeigeelemente... -
Seite 13: Zustand Digitalausgänge
Handbuch Wichtiger Hinweis Kontaktieren Sie den iba-Support, wenn an der LED L4 ein Fehler angezeigt wird. 7.2.2 Zustand Digitalausgänge LED je Kanal* Zustand Beschreibung 00…15 Kein Signal, logisch 0 Grün Signal ok, logisch 1 Gelb Lastversorgungsspannung fehlt (pro Kanalwurzel) Überstrom (Kanalwurzel schaltet ab) -
Seite 14: Anschlussdiagramm / Pinbelegung
Handbuch ibaMS16xDIO-24V Anschlussdiagramm / Pinbelegung Hier können 16 Ausgangs- (0...15) und 16 Eingangssignale (0…15) angeschlossen wer- den. Abbildung 2: Anschlussdiagramm Ausgabe 1.1... -
Seite 15: Digitalausgänge X5 Bis X6
ibaMS16xDIO-24V Handbuch Digitalausgänge X5 bis X6 7.4.1 Pinbelegung X5: Pin Anschluss Lastspannung L+ Digitalausgang 00 Digitalausgang 01 Digitalausgang 02 Digitalausgang 03 Lastspannung L+ Digitalausgang 04 Digitalausgang 05 Digitalausgang 06 Digitalausgang 07 X6: Pin Anschluss Lastspannung L+ Digitalausgang 08 Digitalausgang 09 Digitalausgang 10 Digitalausgang 11 Lastspannung L+... -
Seite 16: Schaltskizze
Wert der Kanal schon abgeschaltet wird. Das heißt alle Ausgangssignale dieser Wurzel werden dann auf logisch 0 gesetzt. In diesem Fall melden Statussignale den Fehlerzustand an die iba-Applikationen. Diese Fehler können mit der Applikation zurückgesetzt werden, jedoch erst dann, wenn der physikalische Fehler nicht mehr ansteht. -
Seite 17: Digitaleingänge X7 Bis X8
ibaMS16xDIO-24V Handbuch Digitaleingänge X7 bis X8 Durch den Verpolungsschutz wird das Messsignal logisch richtig angezeigt, auch wenn der Anschluss verpolt ist. 7.5.1 Pinbelegung X7: Pin Anschluss Digitaleingang 00 Digitaleingang 01 Digitaleingang 02 Digitaleingang 03 Digitaleingang 04 Digitaleingang 05 Digitaleingang 06 Digitaleingang 07 X8: Pin Anschluss Digitaleingang 08... -
Seite 18: Entprellfilter
Handbuch ibaMS16xDIO-24V 7.5.2 Entprellfilter Für die Digitaleingänge stehen jeweils vier Entprellfilter zu Verfügung. Diese können für jedes Signal unabhängig voneinander gewählt und parametriert werden. Folgende Filter stehen zur Wahl: „Aus“ (ohne Filter) „Halten der steigenden Flanke“ „Halten der fallenden Flanke“ ... - Seite 19 ibaMS16xDIO-24V Handbuch „Beide Flanken halten“ Mit der ersten Flanke folgt das Ausgangssignal (ocker) dem Originalsignal (blau) bleibt solange für die eingestellte Entprellzeit auf diesem logischen Pegel. Anschließend ist der Kanal wieder transparent und wartet auf die nächste Flanke – steigend oder fallend. Abbildung 5: Entprellfilter „Beide Flanken halten“...
-
Seite 20: In Betrieb Nehmen / Update
In diesem Fall muss eine neue Update-Datei für die „Overall Release-Version“ einge- spielt werden (siehe Kapitel 8.3). Kontaktieren Sie hierfür den iba-Support. Overall Release-Version Die „Overall Release-Version“ gibt Auskunft über den Software-Stand des gesamten iba- Modularsystems. Sie ist dem Web-Interface der Zentraleinheit bzw. dem I/O-Manager von ibaPDA zu entnehmen. -
Seite 21: Update Über Web-Interface
Das Web-Interface ist nur in Verbindung mit der Zentraleinheit ibaPADU-S-IT-2x16 aufrufbar. Rufen Sie die Webseite des iba-Modularsystems in Ihrem Browser auf und wählen die Zentraleinheit aus. Im Register „update“ klicken Sie auf den Button <Browse…> und wählen Sie die Update-Datei <padusit2x16_v[xx.yy.zzz].iba> aus. Mit einem Klick auf <Start Update>... -
Seite 22: Modulinformationen/Diagnose
Alle wichtigen Informationen zum iba-Modularsystem, wie Hardware-, Firmware-, FPGA- Version und Seriennummer der Module, werden im Register „Diagnose“ angezeigt. Öff- nen Sie hierzu den I/O-Manager von ibaPDA und wählen Sie in der Baumstruktur Ihr iba- Modularsystem. (Siehe Abbildung oben.) 8.4.2... - Seite 23 ibaMS16xDIO-24V Handbuch Register „notes“ 8.4.2.2 Im Register „notes“ können Sie Notizen eingeben, z. B. für Hinweise zur Verdrahtung oder Protokollierung von Änderungen. Mit einem Klick auf <save notes> werden die Notizen im Gerät dauerhaft gespeichert. Abbildung 10: Register „notes“ Ausgabe 1.1...
-
Seite 24: Iba-Applikationen
Hinweis Voraussetzung für die automatische Erkennung ist eine bidirektionale LWL-Verbindung vom ibaPDA-Rechner zur Zentraleinheit. Andere Dokumentation Wenn Sie das iba-Modularsystem neu installieren wollen, lesen Sie dazu im Handbuch der Zentraleinheit das Kapitel „Konfiguration in ibaPDA“. 9.1.1 Allgemeine Einstellungen Ist das Modul erkannt, klicken Sie auf das Modul in der Baumstruktur und das Register „Allgemein“... -
Seite 25: Konfiguriert Durch
ibaMS16xDIO-24V Handbuch Verriegelt True: das Modul kann nur durch berechtigte Benutzer verändert werden False: das Modul kann durch alle Benutzer verändert werden Aktiviert Die Datenerfassung wird für dieses Modul aktiviert. Name Hier können Sie einen Namen für das Modul vergeben. ... -
Seite 26: Eingänge Konfigurieren
Handbuch ibaMS16xDIO-24V 9.1.2 Eingänge konfigurieren Wählen Sie den Bereich „Hardware“ um Einstellungen für die Eingangssignale festzule- gen. Im Register „Digital“ kann Folgendes parametriert werden: Abbildung 13: I/O-Manager ibaMS16xDIO-24V – Hardware - Register „Digital“ Name Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalnamen klicken. - Seite 27 ibaMS16xDIO-24V Handbuch Diagnosekanäle Im selben Register „Digital“ können Sie Status- und Fehlerinformationen aktivieren: Abbildung 14: I/O-Manager ibaMS16xDIO-24V - Hardware - Register „Digital“ Name Die Namen sind bereits vorgegeben, Sie können die Signalnamen ändern und zu- sätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalnamen kli- cken ...
-
Seite 28: Ausgänge Konfigurieren
Handbuch ibaMS16xDIO-24V 9.1.3 Ausgänge konfigurieren Wählen Sie den Bereich „Ausgänge“, um Einstellungen für die Ausgangssignale festzu- legen. Im Register „Digital“ kann Folgendes parametriert werden: Abbildung 15: I/O-Manager ibaMS16xDIO-24V - Ausgänge - Register „Digital“ Name Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalnamen klicken. - Seite 29 ibaMS16xDIO-24V Handbuch Abbildung 16: Bereich Ausgänge - Register „Kanalfehler zurücksetzen“ Name Der Name für die Vierer-Wurzel ist bereits vorgegeben. Sie können den Namen ver- ändern und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Sig- nalnamen klicken. ...
-
Seite 30: Konfiguration Mit Ibalogic-V4
Handbuch ibaMS16xDIO-24V Konfiguration mit ibaLogic-V5 Andere Dokumentation Mit ibaPADU-S-IT-2x16 ist es möglich, in Verbindung mit ibaLogic-V5 individuelle Sig- nalvor¬ver¬arbeitungen oder Stand-Alone-Anwendungen zu realisieren. Die grundsätz- liche Vorgehensweise mit ibaLogic-V5 wird im Handbuch zur Zentraleinheit ibaPADU-S- IT-2x16 beschrieben. In diesem Modulhandbuch erfolgt lediglich die Beschreibung der Sig-nale dieses Moduls. - Seite 31 ibaMS16xDIO-24V Handbuch Abbildung 18: Ausgänge ibaMS16xDIO-24V Ist die Option „Gepufferter Zugriff“ aktiviert, erscheinen zusätzliche Ein-/Ausgangssig- nale. Hinweis Den gepufferten Zugriff müssen Sie zunächst mit einem Klick auf den Button <Überneh- men> bestätigen. Erst dann erscheinen im Signalbaum zusätzliche Signale, die in den Ausgangs/Eingangsressourcen parametriert werden können.
-
Seite 32: Entprellfilter Konfigurieren
Handbuch ibaMS16xDIO-24V StatusOut Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) Ausgänge DO_24V_Ch[00…15] Digitale Ausgangssignale DO_ResetError_Ch[00_03…12_15] Ausgangssignal zum Zurücksetzen eines Hardware- Fehlers DebType_Ch[00…15] Entprellfilter für die digitalen Signale DebTime_Ch[00...15] Entprellzeit für das jeweilige digitale Signal... - Seite 33 ibaMS16xDIO-24V Handbuch Bedeutung der Defaultwerte für den Entprellfilter: Entprellfilter ausgeschaltet Halten der steigenden Flanke Halten der fallenden Flanke Beide Flanken halten Beide Flanken verzögern Die Erklärungen der unterschiedlichen Einstellungen finden Sie in Kap. 7.5.2 „Ent- prellfilter“. Verbinden Sie anschließend den OTK mit dem dazugehörigen Signal in der Ausgangs- randleiste.
-
Seite 34: Technische Daten
Handbuch ibaMS16xDIO-24V Technische Daten 10.1 Hauptdaten Kurzbeschreibung Bezeichnung ibaMS16xDIO-24V Beschreibung Kombimodul mit 16 digitalen Ein- und 16 digitalen Ausgängen Bestellnummer 10.124220 Versorgung, Schnittstellen, Bedien- und Anzeigeelemente Spannungsversorgung DC 24 V, intern über Rückwandbus Leistungsaufnahme Max. 7 W Anzeigen 4 LEDs für Betriebszustand des Gerätes 16 LEDs für Zustand der Digitalausgänge 16 LEDs für Zustand der Digitaleingänge Einsatz- und Umweltbedingungen... -
Seite 35: Digitaleingänge
ibaMS16xDIO-24V Handbuch 10 mA … 500 mA Schaltstrombereich (pro Kanal) Induktive Last Max. 200 mJ Schaltfrequenz Max. 40 kHz , frei einstellbar Schaltverzögerung < 10 μs Einschaltverzögerung (90% bis 10%) < 10 μs bei DC 24 V Schaltspannung mit 100 Ω Ausschaltverzögerung (10% bis 90%) Potenzialtrennung Wurzel-Wurzel... -
Seite 36: Maßblatt
Handbuch ibaMS16xDIO-24V 10.4 Maßblatt (Maße in mm) Abbildung 22: Abmessungen der Module Ausgabe 1.1... -
Seite 37: Support Und Kontakt
Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an, sowie die „Overall Release-Version“. Kontakt Zentrale iba AG Postfach 1828 DE-90708 Fürth Tel.: +49 911 97282-0...
