- Seite 1 Eingangsmodul für Digitalsignale Handbuch Ausgabe 1.1...
- Seite 2 Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfol- genden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation. Andere in diesem Handbuch erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen...
-
Seite 3: Inhaltsverzeichnis
Handbuch Inhaltsverzeichnis Zu diesem Handbuch ..................5 Zielgruppe...................... 6 Schreibweisen ....................6 Verwendete Symbole ..................7 Einleitung ......................8 Lieferumfang ....................8 Sicherheitshinweise..................9 Bestimmungsgemäßer Gebrauch ..............9 Spezielle Sicherheitshinweise ................ 9 Systemvoraussetzungen ................10 Hardware ..................... 10 Software ...................... 10 Montieren, Anschließen, Demontieren ............ - Seite 4 Handbuch ibaMS32xDI-24V iba-Applikationen ..................21 Konfiguration mit ibaPDA ................21 Konfiguration mit ibaLogic-V5 ..............24 9.2.1 Signale projektieren ..................24 9.2.2 Entprellfilter konfigurieren ................26 Technische Daten ..................28 10.1 Hauptdaten ....................28 10.2 Digitaleingänge.................... 28 10.3 Maßblatt ...................... 29 Support und Kontakt ..................
-
Seite 5: Zu Diesem Handbuch
Informationen zu Aufbau, Anwendung und Bedienung der Zentraleinheiten fin- den Sie in gesonderten Handbüchern. Hinweis Die Dokumentation des iba-Modularsystems ist Bestandteil der Liefer-DVD. Die Dokumentation des iba-Modularsystems besteht aus folgenden Handbüchern: Zentraleinheiten Die Handbücher zu den Zentraleinheiten (z. B. ibaPADU-S-IT-2x16 und ibaPADU- S-CM) enthalten folgende Informationen:: ... -
Seite 6: Zielgruppe
Handbuch ibaMS32xDI-24V Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. Als Fachkraft gilt, wer auf Grund seiner fachlichen Aus- bildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann. -
Seite 7: Verwendete Symbole
Handbuch Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder der schweren Körperverletzung! -
Seite 8: Einleitung
Handbuch ibaMS32xDI-24V Einleitung Das Modul ibaMS32xDI-24V gehört zum iba-Modularsystem. Das modulare Konzept ba- siert auf einem Baugruppenträger mit Rückwandbus, auf den eine Zentraleinheit und bis zu 4 weitere Ein-/Ausgangsmodule gesteckt werden können. Die Spannungsversorgung des Moduls erfolgt über den Rückwandbus im Baugruppenträger. Das Modul ibaMS32xDI-24V verfügt über 32 Digitaleingänge. -
Seite 9: Sicherheitshinweise
Automatisierung von Industrieanlagen Messdatenerfassung und Messdatenanalyse Anwendungen von Software-Produkten (ibaPDA, ibaLogic u. a.) und Hardware-Produkten der iba AG. Das Gerät darf nur wie im Kapitel „Technische Daten“ angegeben ist, eingesetzt werden. Spezielle Sicherheitshinweise Gefahr! Stromschlag! Das Gerät ist nur für elektrische Messspannungen ausgelegt, wie diese im Kapitel... -
Seite 10: Systemvoraussetzungen
Handbuch ibaMS32xDI-24V Systemvoraussetzungen Hardware Zentraleinheit: ibaPADU-S-IT-2x16 oder ibaPADU-S-CM (ab Version v02.10.001) Baugruppenträger, z. B. ibaPADU-B4S Software ibaPDA ab Version 6.34.0 ibaLogic-V5 ab Version 5.0.2 Hinweis Voraussetzung für den Einsatz mit ibaLogic-V5 ist die Zentraleinheit ibaPADU-S-IT- 2x16. Wird das Modul mit der Vorgänger-Zentraleinheit ibaPADU-S-IT-16 betrieben, kann nur ibaLogic-V4 verwendet werden. -
Seite 11: Montieren, Anschließen, Demontieren
Handbuch Montieren, Anschließen, Demontieren Vorsicht! Trennen Sie vor dem Montieren oder Demontieren immer die Zentraleinheit von der Stromversorgung! Hinweis Montieren Sie ein oder mehrere Module rechts neben der Zentraleinheit (Steckplätze X2 bis X5 frei wählbar). Montieren 1. Trennen Sie die Zentraleinheit von der Spannungsversorgung. -
Seite 12: Gerätebeschreibung

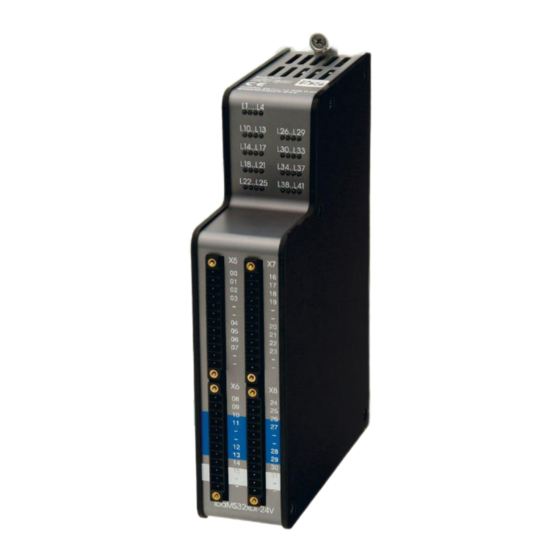

Handbuch ibaMS32xDI-24V Gerätebeschreibung Geräteansicht Befestigungsschrauben Betriebszustandsanzeige L1 bis L4 Status LED L10 bis L41 der Digitaleingänge 00 bis 31 Steckverbinder X5 der Digitaleingänge 00 bis 07 Steckverbinder X6 der Digitaleingänge 08 bis 15 Steckverbinder X7 der Digitaleingänge 16 bis 23 Steckverbinder X8 der Digitaleingänge 24 bis 31... -
Seite 13: Zustand Digitaleingänge
Handbuch Wichtiger Hinweis Kontaktieren Sie den iba-Support, wenn an der LED L4 ein Fehler angezeigt wird. 7.2.2 Zustand Digitaleingänge LED je Kanal Zustand Beschreibung L10…L41 Kein Signal, logisch 0 (Grün) Signal OK, logisch 1 Digitaleingänge X5 bis X8 7.3.1 Anschlussdiagramm / Pinbelegung Hier können 32 Eingangssignale (0...31) angeschlossen werden. -
Seite 14: Entprellfilter
Handbuch ibaMS32xDI-24V Pinbelegung X5: Pin Anschluss X7: Pin Anschluss Digitaleingang 00 Digitaleingang 16 Digitaleingang 01 Digitaleingang 17 Digitaleingang 02 Digitaleingang 18 Digitaleingang 03 Digitaleingang 19 Digitaleingang 04 Digitaleingang 20 Digitaleingang 05 Digitaleingang 21 Digitaleingang 06 Digitaleingang 22 Digitaleingang 07 Digitaleingang 23... - Seite 15 Handbuch Für jeden Filter ist eine Entprellzeit in µs anzugeben, diese kann zwischen [1µs…65535µs] liegen. Hier wird das gemessene Eingangssignal direkt ohne Filterung weitergereicht. „Halten der steigenden Flanke“ Mit der ersten steigenden Flanke geht das Ausgangssignal (rot) auf logisch 1 und bleibt für die eingestellte Entprellzeit auf logisch 1.
- Seite 16 Handbuch ibaMS32xDI-24V „Beide Flanken verzögern“ Mit der ersten Flanke sperrt das Ausgangssignal (lila) den Eingang und behält gemäß der eingestellten Entprellzeit den logischen Pegel, den es vor der Flanke hatte. Nach Ablauf der Entprellzeit wird der Kanal wieder transparent, übernimmt direkt den logi- schen Pegel des Eingangsignals und wartet auf die nächste Flanke –...
-
Seite 17: In Betrieb Nehmen / Update
In diesem Fall muss eine neue Update-Datei für die „Overall Release-Version“ einge- spielt werden (siehe Kapitel 8.3). Kontaktieren Sie hierzu den iba-Support. Overall Release-Version Die „Overall Release-Version“ gibt Auskunft über den Software-Stand des gesamten iba- Modularsystems. Sie ist dem Web-Interface der Zentraleinheit bzw. dem I/O-Manager von ibaPDA zu entnehmen. -
Seite 18: Update Über Web-Interface
Das Web-Interface ist nur in Verbindung mit der Zentraleinheit ibaPADU-S-IT-2x16 aufrufbar. Rufen Sie die Webseite des iba-Modularsystems in Ihrem Browser auf und wählen die Zentraleinheit aus. Im Register „update“ klicken Sie auf den Button <Browse…> und wählen Sie die Update-Datei <padusit2x16_v[xx.yy.zzz].iba> aus. Mit einem Klick auf <Start Update>... -
Seite 19: Modulinformationen/Diagnose
Alle wichtigen Informationen zum iba-Modularsystem, wie Hardware-, Firmware-, FPGA- Version und Seriennummer der Module, werden im Register „Diagnose“ angezeigt. Öff- nen Sie hierzu den I/O-Manager von ibaPDA und wählen Sie in der Baumstruktur Ihr iba- Modularsystem. (Siehe Abbildung oben.) 8.4.2... -
Seite 20: Register „Notes
Handbuch ibaMS32xDI-24V Register „notes“ 8.4.2.2 Im Register „notes“ können Sie Notizen eingeben, z. B. für Hinweise zur Verdrahtung oder Protokollierung von Änderungen. Mit einem Klick auf <save notes> werden die Notizen im Gerät dauerhaft gespeichert. Abbildung 10: Register „notes“ Ausgabe 1.1... -
Seite 21: Iba-Applikationen
Zentraleinheit. Andere Dokumentation Wenn Sie das iba-Modularsystem neu installieren wollen, lesen Sie dazu im Handbuch der Zentraleinheit das Kapitel „Konfiguration in ibaPDA“. Ist das Modul erkannt, klicken Sie auf das Modul in der Baumstruktur und das Register „Allgemein“... - Seite 22 Handbuch ibaMS32xDI-24V Verriegelt True: das Modul kann nur durch berechtigte Benutzer verändert werden False: das Modul kann durch alle Benutzer verändert werden Aktiviert Die Datenerfassung wird für dieses Modul aktiviert. Name Hier können Sie einen Namen für das Modul vergeben.
- Seite 23 Handbuch Im Register „Digital“ nehmen Sie folgende Einstellungen vor: Abbildung 13: I/O-Manager ibaMS32xDI-24V - Register Digital Name Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalnamen klicken. Entprellfilter Über ein Dropdown-Menü...
-
Seite 24: Konfiguration Mit Ibalogic-V5
Signale projektieren Die Signale werden im I/O-Konfigurator von ibaLogic-V5 konfiguriert. Öffnen Sie den I/O- Konfigurator über das Menü „Extras – I/O-Konfigurator“. Wenn Sie auf den Button <Hard- ware aktualisieren> klicken, erkennt ibaLogic-V5 die Modulbaugruppe. Abbildung 14: Eingänge ibaMS32xDI-24V Ausgabe 1.1... - Seite 25 Handbuch Abbildung 15: Ausgänge ibaMS32xDI-24V Ist die Option „Gepufferter Zugriff“ aktiviert, erscheinen zusätzliche Ein-/Ausgangssig- nale. Hinweis Den gepufferten Zugriff müssen Sie zunächst mit einem Klick auf den Button <Überneh- men> bestätigen. Erst dann erscheinen im Signalbaum zusätzliche Signale, die in den Ausgangs/Eingangsressourcen parametriert werden können.
-
Seite 26: Entprellfilter Konfigurieren
Handbuch ibaMS32xDI-24V DebTime_Ch[00...31] Entprellzeit für das jeweilige digitale Signal Zusätzliche Eingangssignale bei gepuffertem Zugriff BufferFillCount Zähler, wenn Puffer gefüllt ist BufferOverrun Zähler für Pufferüberlauf Zusätzliche Ausgangssignale bei gepuffertem Zugriff BufferSize Puffergröße SubSampling Untersetzung der Signale 9.2.2 Entprellfilter konfigurieren Wenn Entprellfilter verwendet werden sollen, werden diese als Konfigurationsausgang angelegt und als Off-Task-Konnektor (OTK) oder Funktionsbaustein parametriert. - Seite 27 Handbuch Verbinden Sie anschließend den OTK mit dem dazugehörigen Signal in der Ausgangs- randleiste. Legen Sie einen neuen OTK an, vergeben einen geeigneten Namen, z. B. Entprellzeit, und wählen als Typ Eingang aus. Im Feld „Defaultwert“ tragen Sie die Entprellzeit in µs ein.
-
Seite 28: Technische Daten
Handbuch ibaMS32xDI-24V Technische Daten 10.1 Hauptdaten Kurzbeschreibung Bezeichnung ibaMS32xDI-24V Beschreibung Eingangsmodul mit 32 digitalen Eingängen Bestellnummer 10.124210 Versorgung, Schnittstellen, Bedien- und Anzeigeelemente Spannungsversorgung DC 24 V, intern über Rückwandbus Leistungsaufnahme Max. 8 W Anzeigen 4 LEDs für Betriebszustand des Gerätes 32 LEDs für Zustand der Digitaleingänge... -
Seite 29: Maßblatt
Handbuch Signalpegel log. 0 > -6 V; < +6 V Signalpegel log. 1 < -10 V; > +10 V Hysterese Typ. 1 V Eingangsstrom 1 mA, konstant Entprellfilter Optional mit 4 unterschiedlichen Betriebsarten Abtastrate Max. 40 kHz, frei einstellbar... -
Seite 30: Support Und Kontakt
Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an, sowie die „Overall Release-Version“. Kontakt Zentrale iba AG Postfach 1828 DE-90708 Fürth Tel.: +49 911 97282-0...
