ibaMS4xUCO
Bereich Hardware - Register „Allgemein"
9.2.2.1

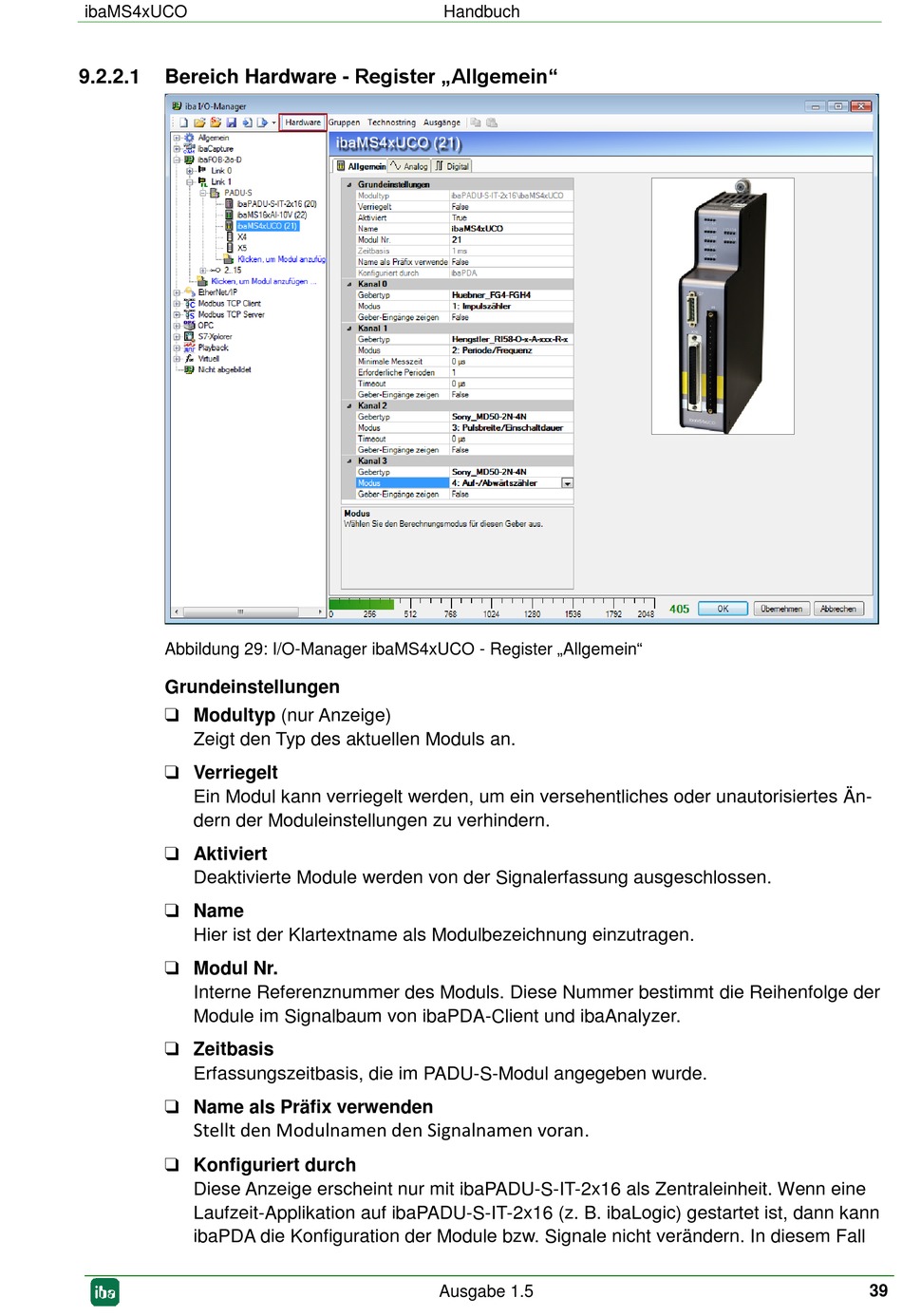

Abbildung 29: I/O-Manager ibaMS4xUCO - Register „Allgemein"
Grundeinstellungen
 Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
 Verriegelt
Ein Modul kann verriegelt werden, um ein versehentliches oder unautorisiertes Än-
dern der Moduleinstellungen zu verhindern.
 Aktiviert
Deaktivierte Module werden von der Signalerfassung ausgeschlossen.
 Name
Hier ist der Klartextname als Modulbezeichnung einzutragen.
 Modul Nr.
Interne Referenznummer des Moduls. Diese Nummer bestimmt die Reihenfolge der
Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.
 Zeitbasis
Erfassungszeitbasis, die im PADU-S-Modul angegeben wurde.
 Name als Präfix verwenden
Stellt den Modulnamen den Signalnamen voran
 Konfiguriert durch
Diese Anzeige erscheint nur mit ibaPADU-S-IT-2x16 als Zentraleinheit. Wenn eine
Laufzeit-Applikation auf ibaPADU-S-IT-2x16 (z. B. ibaLogic) gestartet ist, dann kann
ibaPDA die Konfiguration der Module bzw. Signale nicht verändern. In diesem Fall
Handbuch
.
Ausgabe 1.5 39
