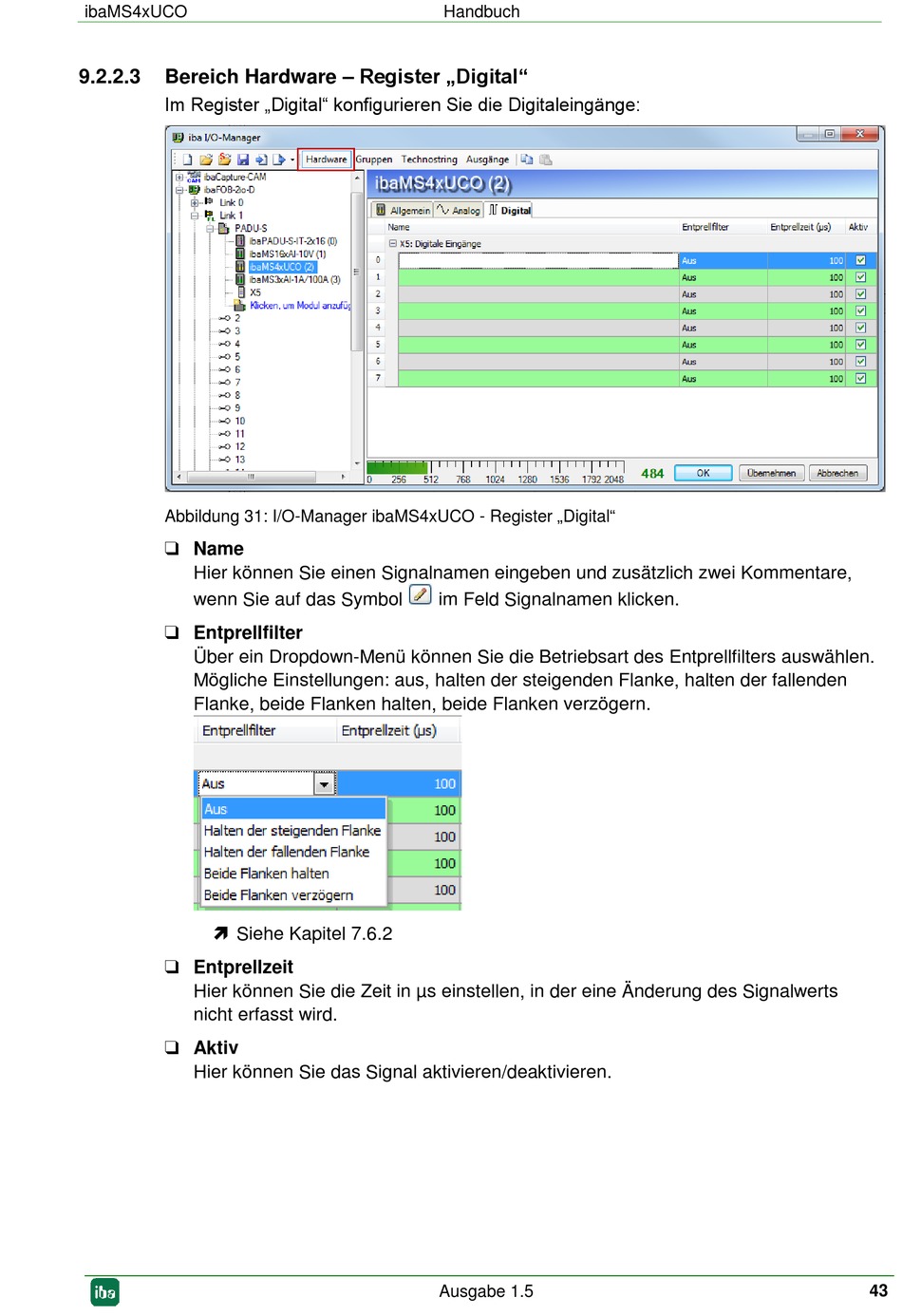

ibaMS4xUCO
Bereich Hardware – Register „Digital"
9.2.2.3
Im Register „Digital" konfigurieren Sie die Digitaleingänge:
Abbildung 31: I/O-Manager ibaMS4xUCO - Register „Digital"
 Name
Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare,
wenn Sie auf das Symbol
 Entprellfilter
Über ein Dropdown-Menü können Sie die Betriebsart des Entprellfilters auswählen.
Mögliche Einstellungen: aus, halten der steigenden Flanke, halten der fallenden
Flanke, beide Flanken halten, beide Flanken verzögern.
 Siehe Kapitel 7.6.2
 Entprellzeit
Hier können Sie die Zeit in µs einstellen, in der eine Änderung des Signalwerts
nicht erfasst wird.
 Aktiv
Hier können Sie das Signal aktivieren/deaktivieren.
Handbuch
im Feld Signalnamen klicken.
Ausgabe 1.5
43
