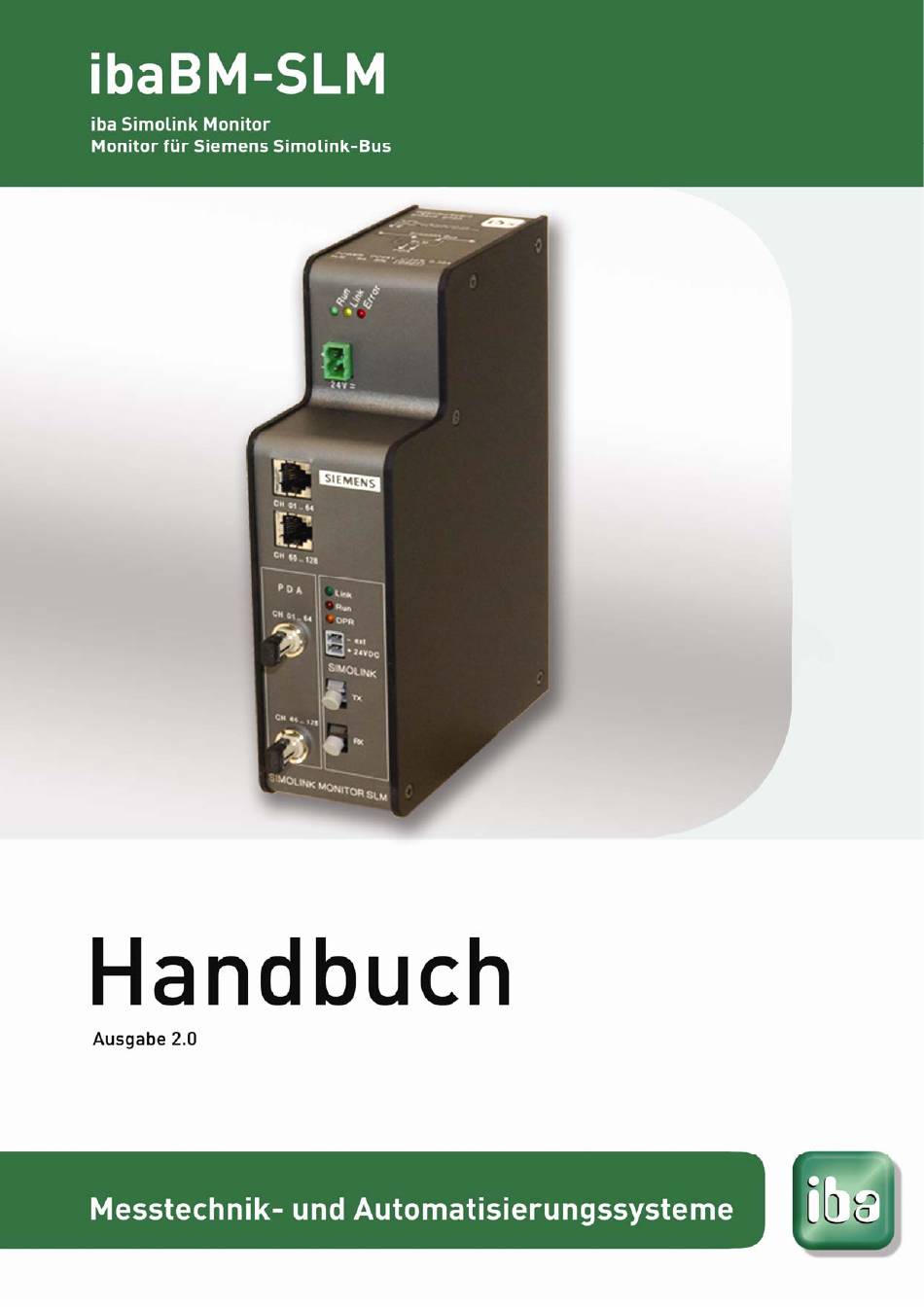

IBA BM-SLM Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für IBA BM-SLM

Inhaltszusammenfassung für IBA BM-SLM

  • Seite 2 Angaben in dieser Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrek- turen sind in den nachfolgenden Auflagen enthalten oder können über das Internet herun- tergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk ® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation. An- Windows dere in diesem Handbuch erwähnte Produkt- und Firmennamen können Marken oder...

  • Seite 3: Inhaltsverzeichnis

    Zu diesem Handbuch ..................5 Zielgruppe ......................5 Schreibweisen ....................5 Verwendete Symbole ..................6 Lieferumfang .....................7 Systemvoraussetzungen iba-System..............7 Hardware ......................7 Software ......................7 Unterstützte Siemens Frequenzumrichter und Systeme.......7 Weiterführende Handbücher ................7 Produktbeschreibung ..................8 Verwendung ...................... 8 Vorteile ......................8 ibaBM-SLM .......................
  • Seite 4 Handbuch ibaBM-SLM Demontieren und Verbindungen entfernen ............. 18 Erstinbetriebnahme ..................19 10.1 Grundlegende Arbeitsschritte ................19 10.2 Konfigurieren in ibaPDA-V6 ................20 10.2.1 Hardware konfigurieren................... 20 10.2.1.1 Schnittstellen und Eingangssignale ................20 10.2.1.2 Grundeinstellungen vornehmen................... 22 10.2.1.3 Festlegen COM-Port ....................22 10.2.1.4 Einstellungen zum Laden Parametersatz ..............

  • Seite 5: Zu Diesem Handbuch

    ibaBM-SLM Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung des Gerätes ibaBM-SLM. Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind.

  • Seite 6: Verwendete Symbole

    Handbuch ibaBM-SLM Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet werden, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht Gefahr durch den un- sachgemäßen Umgang mit Software-Produkten, die an Ein- und Ausgabegeräte mit Steuerungsverhalten angekoppelt sind! Wenn Sie die Sicherheitsvorschriften zu den zu steuernden Geräten und zu der zu steu-...

  • Seite 7: Lieferumfang

    Gerätedokumentation (Fa. iba). Betriebsanleitung SLB-SIMOLINK-Board (SIEMENS) sowie Ergänzungsblatt zu dieser Dokumentation SIMOLINK-Lichtwellenleiter mit 2 beiliegenden SC Steckern sowie dem Stecker für die SIMOLINK-Pufferung (SIEMENS) Weiteres, nicht im Lieferumfang enthaltenes Zubehör, siehe www.iba-ag.com. Systemvoraussetzungen iba-System Hardware Rechner mit ibaFOB-D-Karte ibaNet LWL-Kabel...

  • Seite 8: Produktbeschreibung

    Das SIMOLINK-Board liest alle Telegramme am SIMOLINK mit und speichert die ausge- wählten Telegramme in einem Empfangsspeicher. Um die Daten der SIMOVERT Masterdrives mit einem iba-System erfassen und auswerten zu können, wurde das Gerät ibaBM-SLM entwickelt. Die Kernstücke dieses Gerätes bilden die iba-Technik und das integrierte SIMOLINK-Board (SLB).

  • Seite 9: Ibabm-Slm

    ibaBM-SLM Handbuch ibaBM-SLM 6.3.1 Eigenschaften Robustes Metallgehäuse für Hutschienen-Montage 1 SIMOLINK-Busanschluss, pufferbar gegen Spannungsausfall (SIEMENS SLM Modul) Die SIMOLINK-Modul-Adresse der Diagnoseeinheit ist mit ibaPDA-V6 einstellbar 2 uni-direktionale Lichtwellenleiter-Strecken 3,3 MBit/s mit ST LWL- Verbindungstechnik zum ibaPDA-Rechner 2 drahtgebundene Übertragungsstrecken (RS422 aufgelegt auf Buchse RJ11) für Notebooks Übertragung von maximal 128 analogen (Datentypen INT und DINT) plus 128 bi- nären Signalen.

  • Seite 10: Übersicht Gerät Konfigurieren

    Handbuch ibaBM-SLM 6.3.3 Übersicht Gerät konfigurieren Die Auswahl der zu messenden Daten wird im I/O-Manager von ibaPDA-V6 vor- genommen. Welche Messdaten davon in Messdateien aufgezeichnet werden sol- len, wird in ibaPDA-V6 im Menü „Konfiguration-Datenaufzeichnung“ vorgenom- men. Festgelegt werden die Aufzeichnungsprofile, die in einem Pool den ver- schiedenen Daten-Aufzeichnungen zur Verfügung stehen sollen und die Anzahl und Benennung der Daten-Aufzeichnungen Die in ibaPDA erstellte Konfiguration wird über die serielle Schnittstelle vom...

  • Seite 11: Geräteaufbau

    Handbuch Geräteaufbau Das Gerät ibaBM-SLM besteht aus 2 Leiterplatten, die in einem Metallgehäuse unterge- bracht sind. Die Grundplatine bildet die iba-Technik und das SLB-Modul die SIEMENS SLB-Technik. Grundplatine ibaBM-SLM-Spannungsversorgung (DC 24 V ungeregelt) mit 3 LED Anzeigen (Run, Link, Error)

  • Seite 12: Geräteansichten, Anschlüsse Und Anzeigen

    Handbuch ibaBM-SLM Geräteansichten, Anschlüsse und Anzeigen 7.3.1 Geräteansichten Vorderansicht Sicht von oben Seriennummer und E-Mail- Supportadresse LEDs für Betriebszustandsan- zeige (Run, Link, Error) Anschluss für Spannungsversorgung (24 V DC) (X14) Notebook-Verbindung (X30, X31) SIMOLINK LEDs Sicht von unten D-Sub-Anschluss ( X36) LWL-Anschluss (X32, X33) Spannungsversorgung (X15)

  • Seite 13: Betriebszustandsanzeige

    Lichtwellenleiter-Anschlüsse (X32, X33) für ibaNet Die 2 LWL-Anschlüsse werden zur Verbindung des ibaBM-SLM mit der ibaFOB-4i-Karte des Rechners mit Lichtwellenleiter-Kabeln genutzt. Die Lichtwellenleiter-Kabel 62,5/125 µm mit ST- Steckern können auf Wunsch bei iba be- stellt werden (siehe Zubehör). Anschlüsse für Notebook (X30, X31) Die 2 RJ11-Anschlüsse (X30, X31) werden zur Verbindung des ibaBM-SLM mit einem No-...

  • Seite 14: Betriebszustandsanzeigen Simolink-Ringbus

    Handbuch ibaBM-SLM Betriebszustandsanzeigen SIMOLINK-Ringbus Status Bedeutung Link (grün) Blinkt Bus o. k. Run (rot) Blinkt Gerät o. k. DPR (orange) Blinkt Dual-Port-Ram aus Sicht ibaBM-SLM o. k. Für weitere Informationen siehe beiliegende Dokumentation „SLB SIMOLINK-Board“. Spannungsversorgung SIMOLINK-Ringbus (X15) Zur Pufferung des SIMOLINK-Ringbusses kann eine Spannung DC 24 V angelegt werden. Wenn diese angelegt ist, dann bleibt der SIMOLINK-Bus auch dann in Betrieb, wenn der ibaBM-SLM ausgeschaltet ist.

  • Seite 15: Funktionalität Des Ibabm-Slm Am Simolink-Bus

    ibaBM-SLM Handbuch Funktionalität des ibaBM-SLM am SIMOLINK-Bus In diesem Kapitel wird eine Zusammenfassung der Eigenschaften und der technischen Parameter des SIMOLINK-Busses gegeben. Bustopologie Der SIMOLINK-Bus ist in einer optischen Ringtopologie aufgebaut und wird mit einer Baudrate von 11 MBit/s betrieben. Zur Busankopplung ist das Siemens SLB-Modul in den ibaBM-SLM integriert.
  • Seite 16 Handbuch ibaBM-SLM Hinweis Je nach angewählter Busadresse (individuelles oder globales Telegramm) kann es er- forderlich sein, 1 oder auch 2 Geräte ibaBM-SLM am SIMOLINK Bus zu betreiben. Werden am Bus nur „globale Telegramme versendet“ dann genügt ein Gerät, das am Ende des Ringes (d.

  • Seite 17: Topologie-Beispiel Ibabm-Slm Mit Ibapda-V6

    In ibaPDA-V6 belegt 1 LWL-Anschluss 1 Modul mit je 64 Analog- und 64 Binär- signalen. An die freien LWL-Eingänge der ibaFOB-Eingangskarte können optional noch andere iba-Erfassungsgeräte angeschlossen werden (z. B. ibaPADU), ebenso weitere ibaBM-SLM-Geräte. Parallel kann mit einem Notebook mit ibaPDA-V6 gemessen werden.

  • Seite 18: Montieren Und Demontieren

    Handbuch ibaBM-SLM Montieren und Demontieren Montieren und Verbindungen herstellen Führen Sie den Hutschienen-Clip an der Rückseite des Gerätes oben in die Hut- schiene ein. Drücken Sie das Gerät nach unten-hinten und lassen Sie dieses in die Hutschie- ne einrasten. Schließen Sie die 24 V Spannungsversorgung und alle erforderlichen Kabel ent- sprechend der Topologie des SIMOLINK-Busses an.

  • Seite 19: Erstinbetriebnahme

    ibaBM-SLM Handbuch Erstinbetriebnahme 10.1 Grundlegende Arbeitsschritte Für die Erstinbetriebnahme führen Sie folgende grundlegenden Arbeitsschritte durch: Montieren Sie das Gerät ibaBM-SLM. Bereiten Sie den ibaPDA-Rechner vor (ibaFOB-Karte einbauen, ibaPDA-V6 Soft- ware installieren). Binden Sie das Gerät ibaBM-SLM in den SIMOLINK-Bus ein (Verbindungen her- stellen).

  • Seite 20: Konfigurieren In Ibapda-V6

    Handbuch ibaBM-SLM 10.2 Konfigurieren in ibaPDA-V6 10.2.1 Hardware konfigurieren 10.2.1.1 Schnittstellen und Eingangssignale Der I/O-Manager ist der zentrale Dialog in dem die Zuordnung des Gerätes an den ibaPDA-Rechner (ibaFOB-D-Karte) und alle Einstellungen bezüglich der Eingangssignale und der Schnittstellen vorgenommen werden. Für weitere Informationen siehe „Handbuch ibaPDA-V6“...
  • Seite 21 ibaBM-SLM Handbuch Wenn Sie synchron mit dem SIMOLINK-Bus messen wollen, so müssen Sie den Simolink-Interrupt verwenden. Setzen Sie dazu den Interruptmodus auf "Master- Modus extern"und stellen Sie die Erfassungszeitbasis (unter „Allgemein" auf den SIMOLINK -Takt (1,3 ms oder ein vielfaches davon). Wenn die FOB-D Karte den Interrupt generieren soll (keine synchrone Messung), dann setzen Sie den Interruptmode auf "Master-Modus Intern".

  • Seite 22: 10.2.1.2 Grundeinstellungen Vornehmen

    Handbuch ibaBM-SLM Im Register „Allgemein“ erhalten Sie Informationen zu den Grundeinstellungen des Gerä- tes, dem SIMOLINK-Modul und welche Anschlüsse wie belegt sind. 10.2.1.2 Grundeinstellungen vornehmen Folgende Grundeinstellungen können Sie vornehmen: Verstärkung und Offset anzeigen SIMOLINK -Interrupt verwenden Zum Aktivieren oder Deaktivieren des SIMOLINK-Moduls als Interrupt-Master wählen Sie aus: False: Nicht aktiviert...
  • Seite 23 ibaBM-SLM Handbuch Flash bedingungslos löschen (Auswahlfeld aktiviert): Wenn diese Option aktiviert ist, dann wird der Flash-Eprom mit jedem Hochladen neu programmiert. Wenn diese Option deaktiviert ist, dann wird nach dem Hochladen zunächst ver- glichen, ob neuer und alter Datensatz identisch ist. Nur bei Unterschieden wird das Flash-Eprom neu programmiert.
  • Seite 24 Handbuch ibaBM-SLM Anschließend legen Sie die Bedingungen fest, wie sich das Gerät während des Hochladens des Parametersatzes von ibaPDA verhalten soll oder ob Sie mit ei- nem simulierten Parametersatz arbeiten möchten. Ausgabe 2.0...

  • Seite 25: Hinweise Zum Simulierten Parametersatz (Simulationsmodus)

    ibaBM-SLM Handbuch Mit einem simulierten Parametersatz arbeiten: Sie haben die Möglichkeit festzulegen, wie viele Simulationsparameter (maximal 7 sind möglich) im Parametersatz enthalten sein sollen. Für jeden Simulationsparameter können Sie die Werte verändern. Klicken Sie abschließend auf <Hochladen>. Der Parametersatz (echt oder simuliert) wird in das Gerät geladen. 10.2.2 Hinweise zum simulierten Parametersatz (Simulationsmodus) Bei der Simulation wird ein 1,6 ms SIMOLINK-Bustakt simuliert, in dem bis zu 7 unabhän-...

  • Seite 26: Mit Den Simolink-Signalen In Ibapda-V6 Arbeiten

    Handbuch ibaBM-SLM Mit den SIMOLINK-Signalen in ibaPDA-V6 arbeiten 11.1 Signaltabelle Analog erstellen Um die Signale des SIMOLINK mitschreiben zu können, ist es notwendig, dass Sie in ibaPDA-V6 die Signaltabelle ausfüllen. In dieser Tabelle sind alle analogen Signale enthal- ten, die aus dem SIMOLINK-Bus mitgeschrieben werden sollen. Wichtiger Hinweis Achten Sie darauf, dass der Parametersatz des SIMOLINK mit dem des Gerätes ibaBM-SLM identisch ist.

  • Seite 27: Technische Daten

    Handbuch Technische Daten 12.1 Hauptdaten Bestellnummer bei iba 13.120600 Bestellnummer bei Siemens 6SX 7005-0AF00 Mechanische Festigkeit Nach DIN IEC 68-2-6 (bei korrekt eingebautem Gerät und richtig montierter Hutschiene ° ° Betriebstemperaturbereich C bis 50 ° ° Lagertemperaturbereich C bis 70 °...

  • Seite 28: Maßblatt

    Handbuch ibaBM-SLM 12.2 Maßblatt (Maßangaben in mm Abbildung 3: Maßblatt Ausgabe 2.0...

  • Seite 29: Support Und Kontakt

    Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Zentrale iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
