7.3

Anschlussdiagramm

Das Modul setzt sich aus drei Kanalgruppen zusammen:
 Digitalausgänge (links, oben)
 Zählereingänge (links, unten)
 Digitaleingänge (rechts)

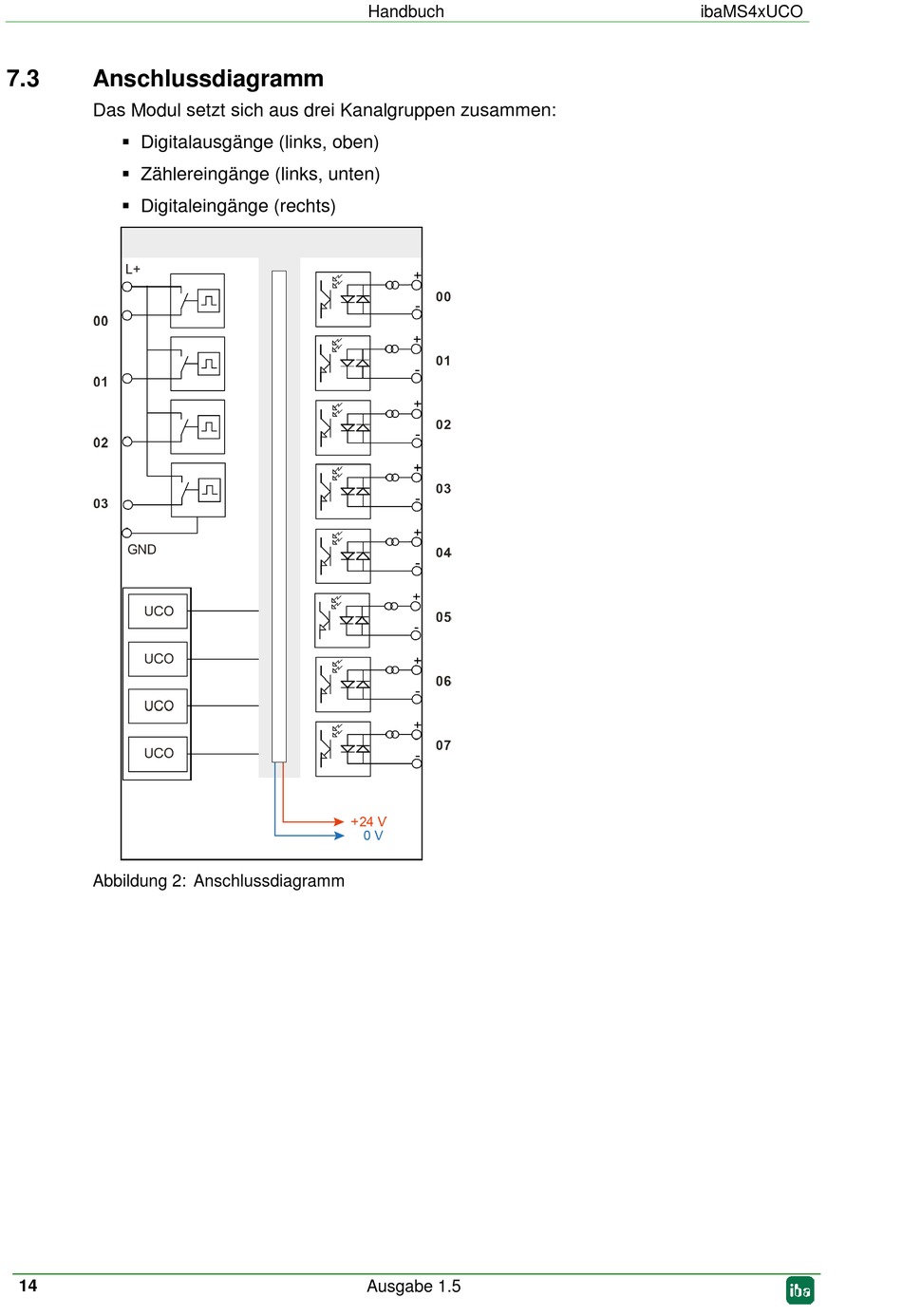

Abbildung 2: Anschlussdiagramm
