ibaMS4xUCO
B
A
Counter

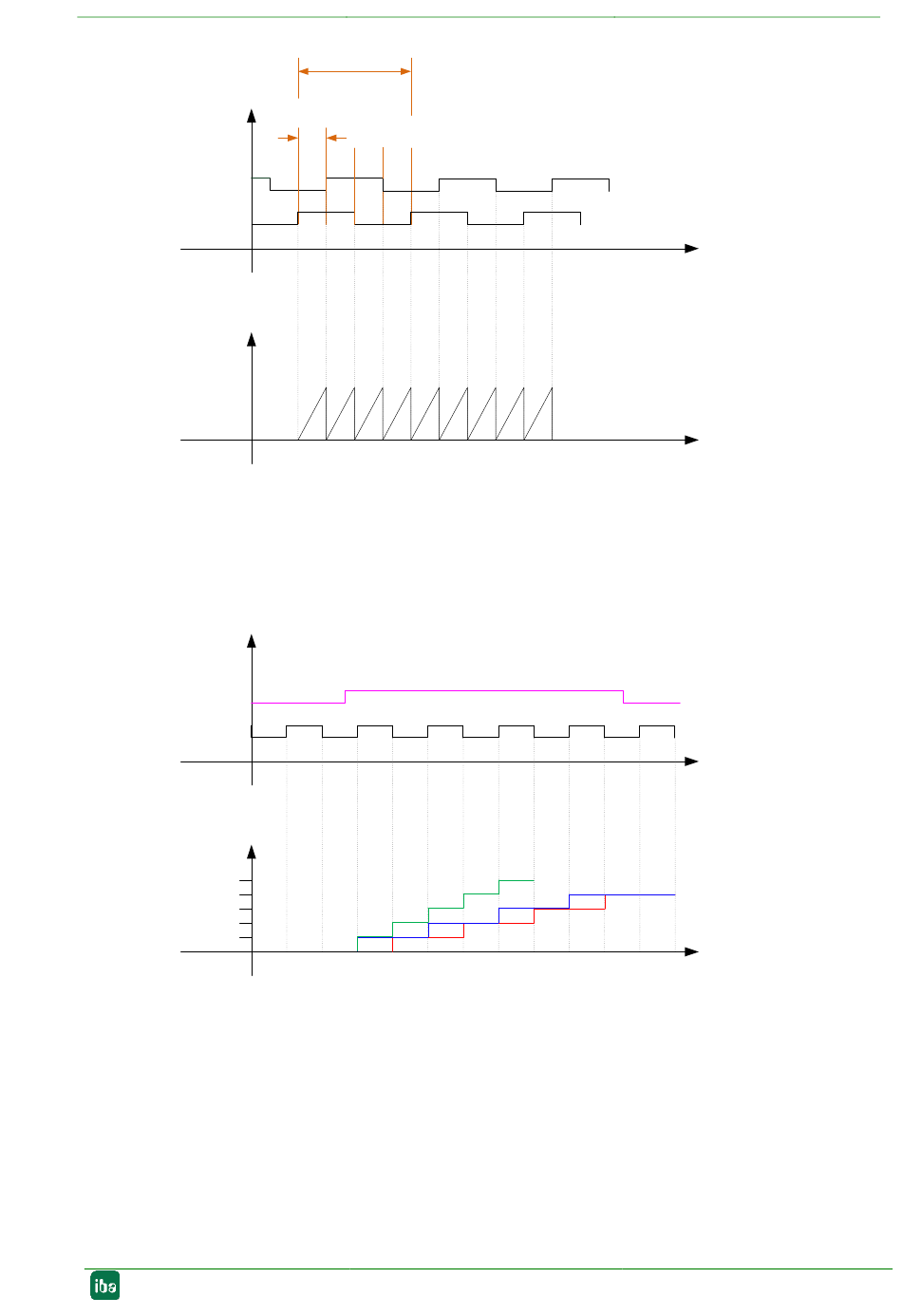

Abbildung 6: Theorie: „Quadrature Mode"
„B as Qualifier"
7.4.4.2
Im „Direct Mode" kann optional der High-Pegel des B-Signals als Zählerfreigabe bzw.
„Enable"-Signal verwendet werden.
B
A
Counter
5
4
3
2
1
Abbildung 7: Theorie: „B as Qualifier"
Nur wenn B = logisch ‚1', werden die jeweiligen Flanken gezählt.
7.4.4.3
Impulszähler
Die Zählweise der Flanken hängt ab von der gewählten Zählvorschrift („Direct Mode" /
„Quadrature Mode"). Hierbei ist es möglich, die zu zählende(n) Flanke(n) auszuwählen
sowie ein Freigabesignal (siehe „B as Qualifier") zu berücksichtigen.
Zudem kann das N-Signal als Reset-Signal benutzt werden, siehe „Reset On N".
Handbuch
1 period
1 quadrant
(90 degrees)
1
2
3
4
BothEdges A
Ausgabe 1.5
RisingEdge A
FallingEdge A
t
t
t
t
19
