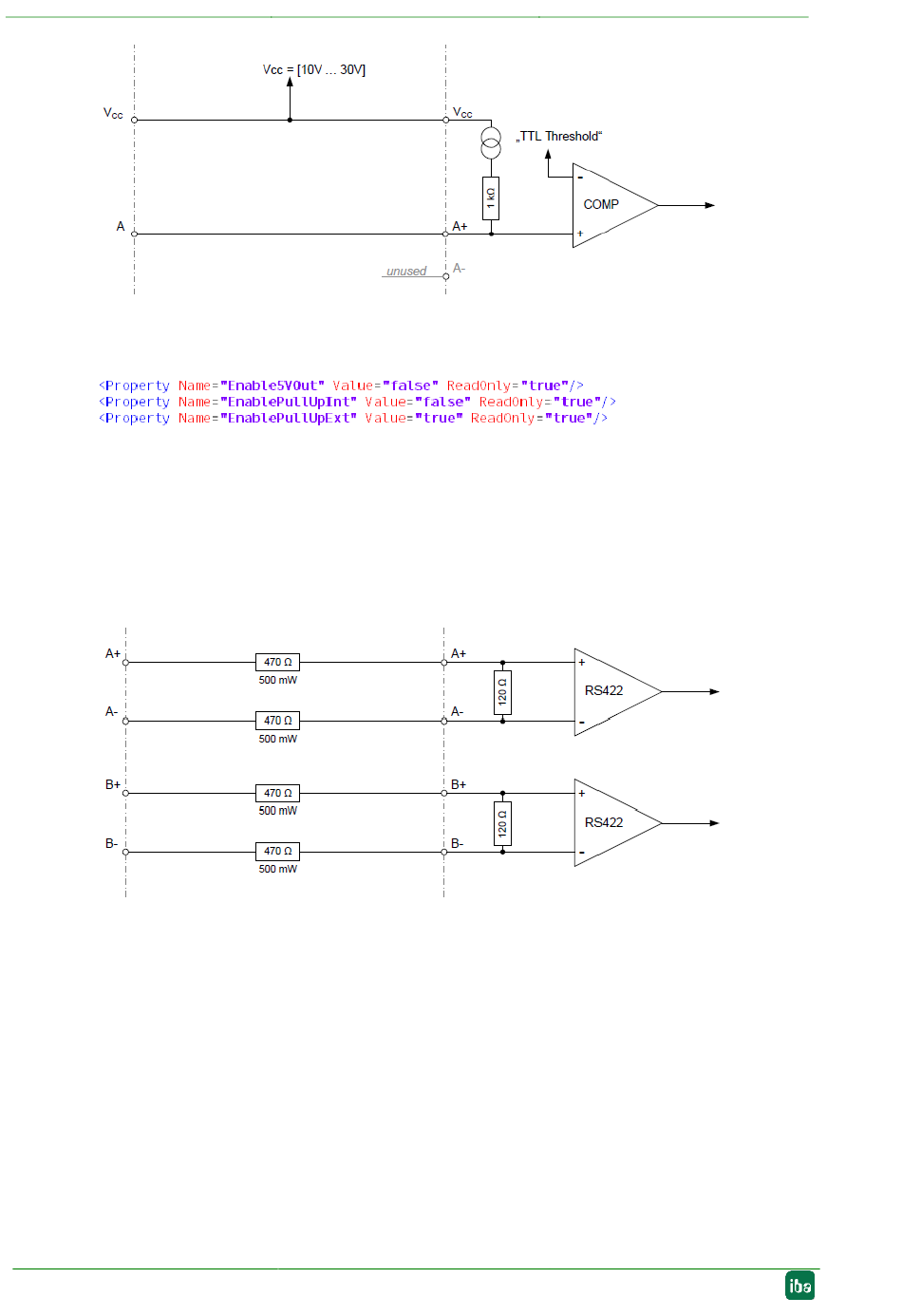

In der Encoder-Parameter-Datei (XML) sind hierfür folgende Einträge zu setzen:
11.2.1.4 Differentiell („DIF") HTL
Da die differentiellen Zähler-Eingänge des ibaMS4xUCO-Moduls auf TTL ausgelegt
sind, müssen entsprechende Vorwiderstände in die Signalleitungen eingefügt werden
(hier für V
= 30 V):
max
Falls kein Abschlusswiderstand benötigt wird – beispielsweise wenn eine Verbindung zu
einem bestehenden System hergestellt werden soll – aber ein HTL-Pegel (V
. = 30 V)
max
vorliegt, muss ein weiterer geeigneter Vorwiderstand in den Signalstromkreis eingesetzt
werden.
