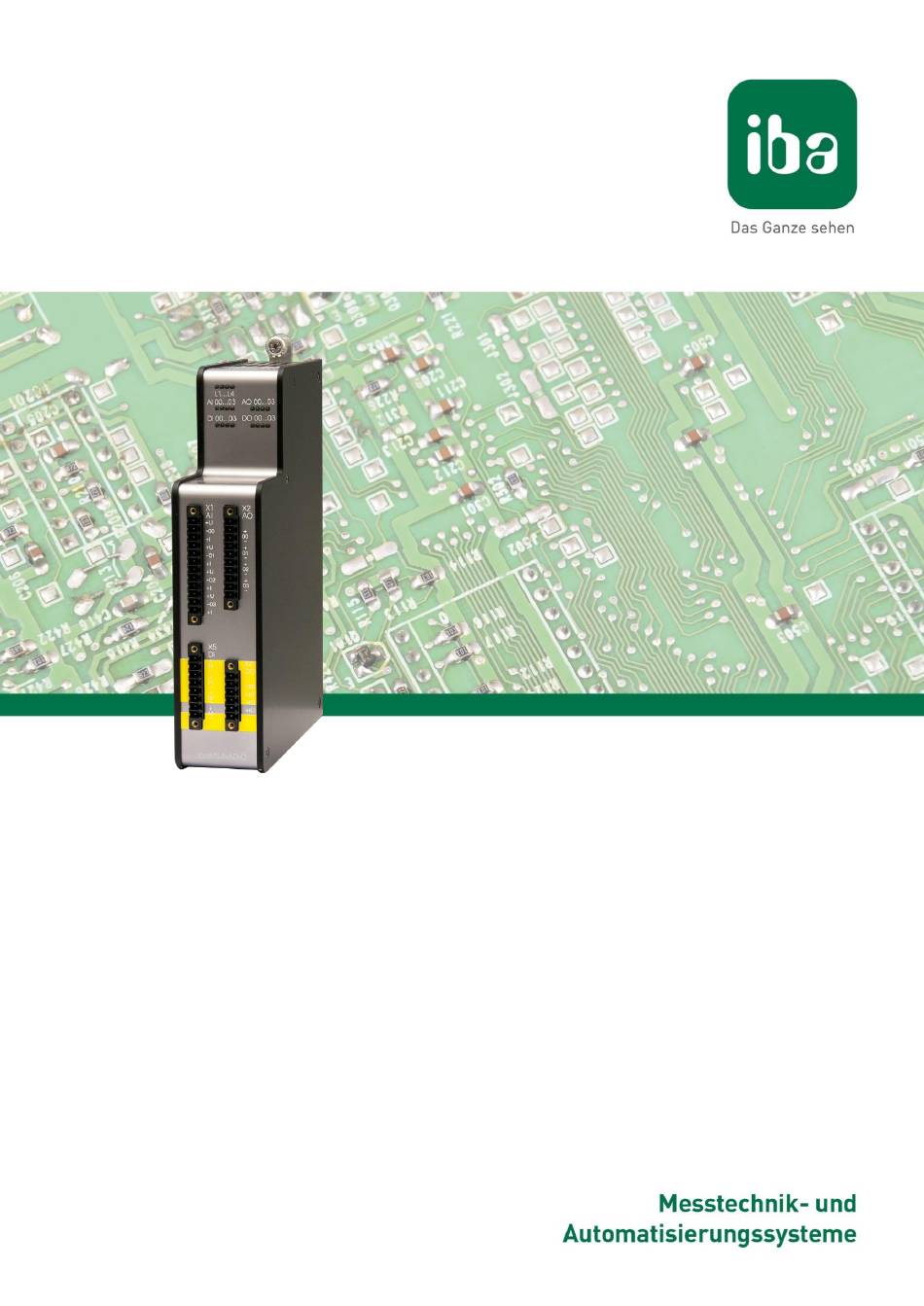

- Seite 1 ibaMS4xADIO Ein- und Ausgangsmodul für Analog- und Digitalsignale Handbuch Ausgabe 1.2...
- Seite 2 Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfol- genden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation. Andere in diesem Handbuch erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen...
-
Seite 3: Inhaltsverzeichnis
ibaMS4xADIO Handbuch Inhaltsverzeichnis Zu diesem Handbuch ..................5 Zielgruppe...................... 6 Schreibweisen ....................6 Verwendete Symbole ..................7 Einleitung ......................8 Lieferumfang ....................9 Sicherheitshinweise..................9 Bestimmungsgemäßer Gebrauch ..............9 Spezielle Sicherheitshinweise ................ 9 Systemvoraussetzungen ................10 Hardware ..................... 10 Software ...................... 10 Montieren, Anschließen, Demontieren ............ - Seite 4 8.3.2 Update über ibaPDA ................... 23 Modulinformationen/Diagnose ..............24 8.4.1 Diagnose ..................... 24 8.4.2 Web-Interface ....................24 iba-Applikationen ..................26 Konfiguration mit ibaPDA ................26 9.1.1 Allgemeine Einstellungen ................26 9.1.2 Eingänge konfigurieren ................28 9.1.3 Ausgänge konfigurieren ................32 9.1.4...
-
Seite 5: Zu Diesem Handbuch
Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung des Gerä- tes ibaMS4xADIO. Eine allgemeine Systembeschreibung des iba-Modularsystems und weitere Informationen zu Aufbau, Anwendung und Bedienung der Zentraleinheiten fin- den Sie in gesonderten Handbüchern. Hinweis Die Dokumentation des iba-Modularsystems ist Bestandteil der Liefer-DVD. -
Seite 6: Zielgruppe
Handbuch ibaMS4xADIO Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. Als Fachkraft gilt, wer auf Grund seiner fachlichen Aus- bildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann. -
Seite 7: Verwendete Symbole
ibaMS4xADIO Handbuch Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Ge- fahr des Todes oder der schweren Körperverletzung. -
Seite 8: Einleitung
Handbuch ibaMS4xADIO Einleitung Das Modul ibaMS4xADIO gehört zum iba-Modularsystem. Das modulare Konzept ba- siert auf einem Baugruppenträger mit Rückwandbus, auf den eine Zentraleinheit und bis zu 4 weitere Ein-/Ausgangsmodule gesteckt werden können. Die Spannungsversorgung des Moduls erfolgt über den Rückwandbus im Baugruppenträger. -
Seite 9: Lieferumfang
1x 10-poliger Steckverbinder, 1x 8-poliger Steckverbinder, 1x 6-poliger Steckverbinder Handbuch (deutsch und englisch) DVD „iba Software & Manuals“ (nur bei Einzellieferung) Sicherheitshinweise Bestimmungsgemäßer Gebrauch Das Gerät ist ein elektrisches Betriebsmittel. Dieses darf nur für folgende Anwendungen verwendet werden: ... -
Seite 10: Systemvoraussetzungen
Handbuch ibaMS4xADIO Hinweis Reinigen Sie das Gerät nur äußerlich mit einem trockenen oder leicht feuchten und statisch entladenen Reinigungstuch. Systemvoraussetzungen Hardware Zentraleinheit: ibaPADU-S-IT-2x16 oder ibaPADU-S-CM (ab Version v02.10.001) Baugruppenträger, z. B. ibaPADU-B4S Software ibaPDA ab Version 6.34.0 ... -
Seite 11: Montieren, Anschließen, Demontieren
ibaMS4xADIO Handbuch Montieren, Anschließen, Demontieren Vorsicht! Trennen Sie vor dem Montieren oder Demontieren immer die Zentraleinheit von der Stromversorgung! Hinweis Montieren Sie ein oder mehrere Module rechts neben der Zentraleinheit (Steckplätze X2 bis X5 frei wählbar). Montieren 1. Trennen Sie die Zentraleinheit von der Spannungsversorgung. 2. - Seite 12 Handbuch ibaMS4xADIO 3. Lösen Sie die obere und untere Befestigungsschraube, mit der das Modul am Bau- gruppenträger befestigt ist. 4. Ziehen Sie das Modul nach vorne aus dem Rückwandbus heraus. 5. Decken Sie den freien Rückwandbus mit einer Abdeckung ab. Ausgabe 1.2...
-
Seite 13: Gerätebeschreibung
ibaMS4xADIO Handbuch Gerätebeschreibung Geräteansicht Befestigungsschrauben Betriebszustandsanzeige L1 bis L4 Status LEDs der Analogeingänge 00 bis 03 Status LEDs der Analogausgänge 00 bis 03 Status LEDs der Digitaleingänge 00 bis 03 Status LEDs der Digitalausgänge 00 bis 03 Steckverbinder X1 der Analogeingänge 00 bis 03 Steckverbinder X2 der Analogausgänge 00 bis 03 Steckverbinder X5 der Digitaleingänge 00 bis 03 Steckverbinder X6 der Digitalausgänge 00 bis 03... -
Seite 14: Zustand Analogeingänge
Handbuch ibaMS4xADIO Wichtiger Hinweis Kontaktieren Sie den iba-Support, wenn an der LED L4 ein Fehler angezeigt wird. 7.2.2 Zustand Analogeingänge LED je Kanal Zustand/Bedeutung Beschreibung (ca.-Werte) ± 10V ± 20mA ± (0 … 0,1) V ± (0 … 0,2) mA AI 00…03... -
Seite 15: Anschlussdiagramm
ibaMS4xADIO Handbuch Anschlussdiagramm Hier können 4 analoge und 4 digitale Eingangssignale, sowie 4 analoge und 4 digitale Ausgangssignale angeschlossen werden. Abbildung 2: Anschlussdiagramm Ausgabe 1.2... -
Seite 16: Analogeingänge
Handbuch ibaMS4xADIO Analogeingänge 7.4.1 Pinbelegung X1 Wichtiger Hinweis Jeder analoge Eingangskanal ist als Spannungs- oder Stromeingang konfigurierbar. Dazu ist für jeden Kanal der positive Anschluss separat für Spannungs- und Strommes- sung ausgeführt. Der negative Anschluss wird gemeinsam genutzt. Anschluss Analogeingang 00 +U Analogeingang 00 ... -
Seite 17: Netzfrequenzmessung
ibaMS4xADIO Handbuch 7.4.3 Netzfrequenzmessung Pro Kanal steht eine Messung der Netzfrequenz zur Verfügung. Hinweis Die Netzfrequenzsignale stehen zusätzlich zu den eigentlichen Messwerten als virtuelle Signale im Signalbaum zur Verfügung und können wie jedes andere Signal angezeigt, aufgezeichnet und für weitere Berechnungen verwendet werden. Parametrierung siehe Kap. -
Seite 18: Digitaleingänge
Handbuch ibaMS4xADIO Digitaleingänge 7.5.1 Pinbelegung X5 Anschluss Digitaleingang 00 + DI 00 Digitaleingang 00 Digitaleingang 01 + DI 01 Digitaleingang 01 Digitaleingang 02 + DI 02 Digitaleingang 02 Digitaleingang 03 + DI 03 Digitaleingang 03 7.5.2 Entprellfilter Für die Digitaleingänge stehen jeweils vier Entprellfilter zu Verfügung. - Seite 19 ibaMS4xADIO Handbuch „Halten der fallenden Flanke“ Mit der ersten fallenden Flanke geht das Ausgangssignal (grün) auf logisch 0 und bleibt für die eingestellte Entprellzeit auf logisch 0. Anschließend ist der Kanal wieder trans- parent und wartet auf die nächste fallende Flanke. Abbildung 5: Entprellfilter „Halten der fallenden Flanke“...
-
Seite 20: Analogausgänge
Handbuch ibaMS4xADIO Analogausgänge 7.6.1 Pinbelegung X2 Pin Anschluss Analogausgang 00 + AO 00 Analogausgang 00 Analogausgang 01 + AO 01 Analogausgang 01 Analogausgang 02 + AO 02 Analogausgang 02 Analogausgang 03 + AO 03 Analogausgang 03 7.6.2 Filter Es gibt folgende analoge Filter pro Kanal:... -
Seite 21: Digitalausgänge
Wert der Kanal schon abgeschaltet wird. Das heißt alle Ausgangssignale dieser Wurzel werden dann auf logisch 0 gesetzt. In diesem Fall melden Statussignale den Fehlerzustand an die iba-Applikationen. Diese Fehler können mit der Applikation zurückgesetzt werden, jedoch erst dann, wenn der physikalische Fehler nicht mehr ansteht. -
Seite 22: In Betrieb Nehmen / Update
In diesem Fall muss eine neue Update-Datei für die „Overall Release-Version“ einge- spielt werden (siehe Kapitel 8.3). Kontaktieren Sie hierzu den iba-Support. Overall Release-Version Die „Overall Release-Version“ gibt Auskunft über den Software-Stand des gesamten iba- Modularsystems. Sie ist dem Web-Interface der Zentraleinheit bzw. dem I/O-Manager von ibaPDA zu entnehmen. -
Seite 23: Update Über Web-Interface
Das Web-Interface ist nur in Verbindung mit der Zentraleinheit ibaPADU-S-IT-2x16 aufrufbar. Rufen Sie die Webseite des iba-Modularsystems in Ihrem Browser auf und wählen die Zentraleinheit aus. Im Register „update“ klicken Sie auf den Button <Browse…> und wählen Sie die Update-Datei <padusit2x16_v[xx.yy.zzz].iba> aus. Mit einem Klick auf <Start Update>... -
Seite 24: Modulinformationen/Diagnose
Alle wichtigen Informationen zum iba-Modularsystem, wie Hardware-, Firmware-, FPGA- Version und Seriennummer der Module, werden im Register „Diagnose“ angezeigt. Öff- nen Sie hierzu den I/O-Manager von ibaPDA und wählen Sie in der Baumstruktur Ihr iba- Modularsystem. (Siehe Abbildung oben.) 8.4.2... - Seite 25 ibaMS4xADIO Handbuch Register „notes“ 8.4.2.2 Im Register „notes“ können Sie Notizen eingeben, z. B. für Hinweise zur Verdrahtung oder Protokollierung von Änderungen. Mit einem Klick auf <save notes> werden die Notizen im Gerät dauerhaft gespeichert. Abbildung 11: Register „notes“ Ausgabe 1.2...
-
Seite 26: Iba-Applikationen
Hinweis Voraussetzung für die automatische Erkennung ist eine bidirektionale LWL-Verbindung vom ibaPDA-Rechner zur Zentraleinheit. Andere Dokumentation Wenn Sie das iba-Modularsystem neu installieren wollen, lesen Sie dazu im Handbuch der Zentraleinheit das Kapitel „Konfiguration in ibaPDA“. 9.1.1 Allgemeine Einstellungen Ist das Modul erkannt, klicken Sie auf das Modul in der Baumstruktur und das Register „Allgemein“... - Seite 27 ibaMS4xADIO Handbuch Grundeinstellungen Modultyp Anzeige des Modultyps (nur lesen) Verriegelt True: das Modul kann nur durch berechtigte Benutzer verändert werden False: das Modul kann durch alle Benutzer verändert werden Aktiviert Die Datenerfassung wird für dieses Modul aktiviert. ...
-
Seite 28: Eingänge Konfigurieren
Handbuch ibaMS4xADIO kann nur einmalig pro Modul aktiviert werden und wirkt sich deshalb auf alle Sig- nale aus, bei denen die Filteroption im Register „Analog“ aktiviert ist. Aus diesem Grund kann er nur zusammen mit dem analogen Filter über die Filter- option im Register „Analog“... - Seite 29 ibaMS4xADIO Handbuch Abbildung 14: I/O-Manager ibaMS4xADIO - Register „Analog“ Name Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalnamen klicken. Modus Über ein Dropdown-Menü kann zwischen Spannungs- oder Stromeingang gewählt werden.
- Seite 30 Handbuch ibaMS4xADIO Register „Digital“ 9.1.2.2 Im Register „Digital“ nehmen Sie folgende Einstellungen vor: Abbildung 15: I/O-Manager ibaMS4xADIO - Register „Digital“ Name Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalnamen klicken. ...
- Seite 31 ibaMS4xADIO Handbuch Diagnosekanäle Im selben Register „Digital“ können Sie Status- und Fehlerinformationen aktivieren: Name Die Namen sind bereits vorgegeben, Sie können die Signalnamen ändern und zu- sätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalnamen kli- cken ...
-
Seite 32: Intervall
Handbuch ibaMS4xADIO Intervall Über ein Dropdown-Menü können Sie das Messintervall wählen: 1s oder 10 s (ge- mäß DIN EN 61000-4-30). Aktiv Hier können Sie das Signal aktivieren/deaktivieren. Weitere Spalten können Sie durch das Kontextmenü (rechter Mausklick in der Überschriftenzeile) anzeigen oder verbergen. -
Seite 33: Kanalfehler Zurücksetzen
ibaMS4xADIO Handbuch 9.1.4 Kanalfehler zurücksetzen Im Bereich „Ausgänge“, im Register „Kanalfehler zurücksetzen“ können Hardware-Feh- ler der Viererwurzel der analogen und digitalen Ausgänge über zwei Wege zurückgesetzt werden: Manuelles Zurücksetzen mit dem <Reset>-Button Automatisiertes Zurücksetzen mit einem Ausgangssignal Im Register „Kanalfehler zurücksetzen“ nehmen Sie folgende Einstellungen vor: Abbildung 19: Bereich Ausgänge - Register „Kanalfehler zurücksetzen“... -
Seite 34: Konfiguration Mit Ibalogic-V5
Handbuch ibaMS4xADIO Konfiguration mit ibaLogic-V5 Andere Dokumentation Mit ibaPADU-S-IT-2x16 ist es möglich, in Verbindung mit ibaLogic-V5 individuelle Sig- nalvorverarbeitungen oder Stand-Alone-Anwendungen zu realisieren. Die grundsätzli- che Vorgehensweise mit ibaLogic-V5 wird im Handbuch zur Zentraleinheit ibaPADU-S- IT-2x16 beschrieben. In diesem Modulhandbuch erfolgt lediglich die Beschreibung der Signale dieses Moduls. - Seite 35 ibaMS4xADIO Handbuch Abbildung 21: Ausgänge ibaMS4xADIO Ist die Option „Gepufferter Zugriff“ aktiviert, erscheinen zusätzliche Ein-/Ausgangssig- nale. Hinweis Den gepufferten Zugriff müssen Sie zunächst mit einem Klick auf den Button <Überneh- men> bestätigen. Erst dann erscheinen im Signalbaum zusätzliche Signale, die in den Ausgangs/Eingangsressourcen parametriert werden können.
- Seite 36 Handbuch ibaMS4xADIO Signal Bedeutung StatusIn Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) StatusOut Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B.
-
Seite 37: Zusätzliche Funktionen
ibaMS4xADIO Handbuch Signal Bedeutung Zusätzliche Ausgangssignale bei gepuffertem Zugriff BufferSize Puffergröße SubSampling Untersetzung der Signale 9.2.2 Zusätzliche Funktionen Entprellfilter konfigurieren Wenn Entprellfilter verwendet werden sollen, werden diese als Konfigurationsausgang angelegt und als Off-Task-Konnektor (OTK) oder Funktionsbaustein parametriert. Bedeutung der Ausgänge: DebounceType_Ch[00…03]: Entprellfilter für die digitalen Signale DebounceTime_Ch[00…03]:... - Seite 38 Handbuch ibaMS4xADIO Verbinden Sie anschließend den OTK mit dem dazugehörigen Signal in der Ausgangs- randleiste. Legen Sie einen neuen OTK an, vergeben einen geeigneten Namen, z. B. Entprellzeit, und wählen als Typ Eingang aus. Im Feld „Defaultwert“ tragen Sie die Entprellzeit in µs ein.
- Seite 39 ibaMS4xADIO Handbuch Die Konfiguration der folgenden Funktionen erfolgt analog zum vorher beschriebenen analogen Filter. Die Bedeutung der Parameter im Einzelnen: Digitaler Antialiasing Filter (DigitalFilterMode) Der digitale Antialiasing-Filter ist nur zuschaltbar, wenn die Abtastrate > 500 Hz ist. 0: aus (Default-Einstellung) 2: Digitaler Antialiasing-Filter aktiviert (einmalig für alle Kanäle) Datentyp: DINT Grenzfrequenz des digitalen Antialiasing-Filters (AntiAliasingFrequency)
-
Seite 40: Technische Daten
Handbuch ibaMS4xADIO Technische Daten 10.1 Hauptdaten Kurzbeschreibung Bezeichnung ibaMS4xADIO Beschreibung Kombimodul mit 4 analogen und 4 digitalen Eingängen und 4 analogen und 4 digitalen Ausgängen Bestellnummer 10.124120 Versorgung, Schnittstellen, Bedien- und Anzeigeelemente Spannungsversorgung DC 24 V, intern über Rückwandbus Leistungsaufnahme Max. -
Seite 41: Digitaleingänge
ibaMS4xADIO Handbuch Filter dauerhaft R/C-Tiefpass, 1. Ordnung, 40 kHz zuschaltbar Analoger Antialiasing-Filter (Butterworth), 4. Ordnung, 20 kHz Digitaler Antialiasing-Filter (Tschebyscheff I) , 8. Ordnung, Grenzfrequenz einstellbar Eingangssignalbereich 10 V -10 V ...+10 V -20 mA …+20 mA 20 mA Max. Eingangsspannung ±60 V dauerhaft Eingangsimpedanz 10 V... -
Seite 42: Analogausgänge
Handbuch ibaMS4xADIO Verzögerung Typ. 10 µs Potenzialtrennung Kanal-Kanal AC 1,5 kV Kanal-Gehäuse/Spannungsversorgung AC 1,5 kV Anschlusstechnik 1 x 8-polige Stiftleiste, Stecker mit Schraubanschlüssen (0,14 mm bis 1,5 mm ), verschraubbar, beiliegend 10.4 Analogausgänge Anzahl Ausführung 1 Wurzel mit 4 Ausgängen Auflösung 16 Bit Filter... -
Seite 43: Maßblatt
ibaMS4xADIO Handbuch Schaltfrequenz Max. 40 kHz , frei einstellbar Schaltverzögerung < 10 μs Einschaltverzögerung (90% bis 10%) < 10 μs bei DC 24 V Schaltspannung mit 100 Ω Ausschaltverzögerung (10% bis 90%) Potenzialtrennung Wurzel-Wurzel AC 1,5 kV Wurzel-Gehäuse/Spannungsversorgung AC 1,5 kV Anschlusstechnik 1 x 6-polige Stiftleiste, Stecker mit Schraubanschlüssen (0,14 mm... -
Seite 44: Support Und Kontakt
Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Zentrale iba AG Postfach 1828 DE-90708 Fürth Tel.: +49 911 97282-0...
