ibaMS4xUCO
Wichtiger Hinweis
Kontaktieren Sie den iba-Support, wenn an der LED L4 ein Fehler angezeigt wird.

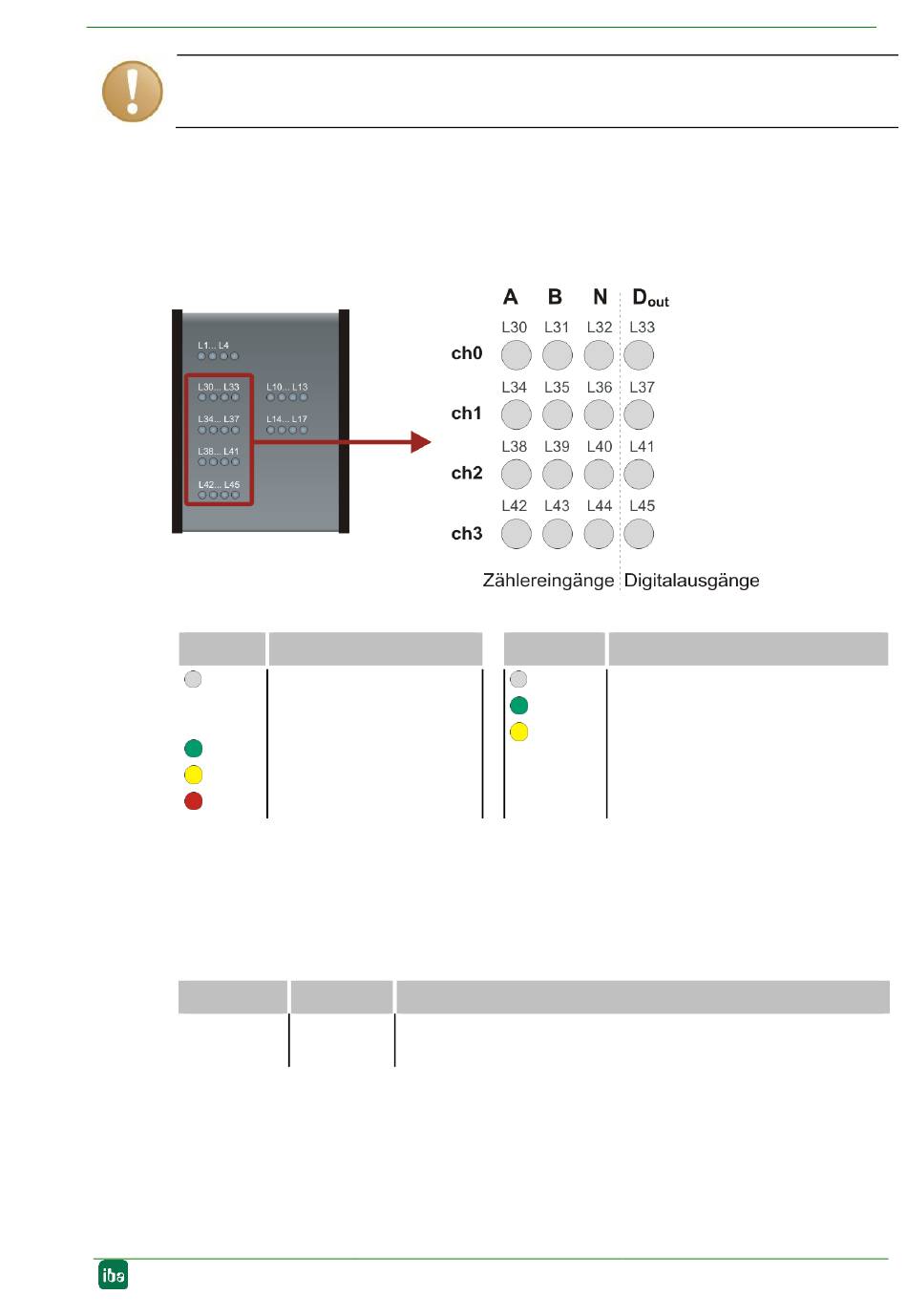

Zählereingänge / Digitalausgänge L30...L45
7.2.2
Zu jedem Kanal gehören 4 LEDs. Eine LED kann grün, gelb, rot oder aus sein.
Die LEDs 1, 2 und 3 (von links nach rechts) zeigen den Status des A-, B- und N-Eingangs
an, LED 4 zeigt den Status des digitalen Ausgangs an.
Zustand Zählereingänge
Aus
Grün
Gelb
Rot
*) Ist ein Ausgang über ibaPDA deaktiviert bleibt die entsprechende Kanal-LED aus.
Digitaleingänge L10 ... L17
7.2.3
Die grünen LEDs zeigen an, ob der Digitaleingang gesetzt ist oder nicht.
LED
L10 ... L17
Kein Signal, logisch 0 /
Drehgeber Modus
„0: Deactivated"
Signal steht an, logisch 1
Signal unbenutzt
Kanalfehler
Zustand
Beschreibung
Aus
Kein Signal, logisch 0
Grün
Signal steht an, logisch 1
Ausgabe 1.5
Handbuch
Zustand*
Digitalausgänge
Aus
Kein Signal, logisch 0
Grün
Signal steht an, logisch 1
Gelb
Lastspannung fehlt (pro
Kanalwurzel) oder Überstrom
(Kanalwurzel schaltet ab)
13
