„Reset On N"
7.4.4.7
Bei aktiviertem „Reset On N" wird der Impuls- bzw. Auf-/Abwärtszähler solange auf Null
gesetzt, solange das N-Signal einen High-Pegel aufweist, siehe nachfolgende Skizze.
N
B
A
Counter
5
4
3
2
1

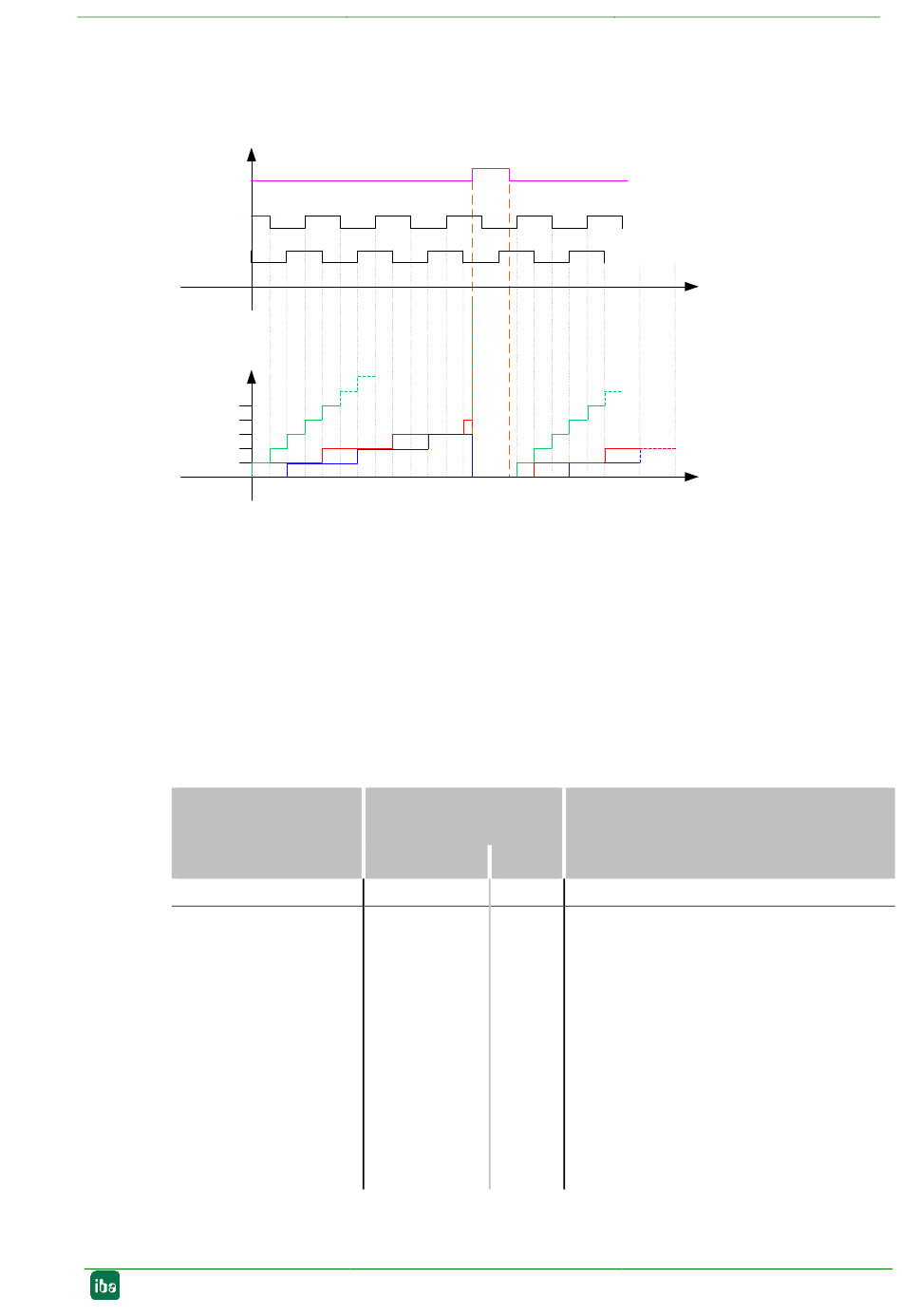

Abbildung 12: Theorie: EdgeCounter, UpDownCounter, Reset On N
7.4.5
Modi / Analysevorschriften, allgemein
Pro Kanal kann jeweils ein Modus / eine Analysevorschrift gewählt werden. Je nach Mo-
dus werden die digitalen Eingangssignale (A, B, N) unterschiedlich interpretiert und ver-
arbeitet. Dementsprechend stehen dem System unterschiedliche analoge Eingangsgrö-
ßen zur Verfügung.
Je nach Modus stehen ein bis drei Werte unterschiedlichen Typs zur Verfügung, siehe
nachfolgende Tabelle.
Modus
0: Deaktiviert
1: Impulszähler
Handbuch
Quadrature
FallingEdge A
RisingEdge A
Berechnete
Eingangsgrößen
Signalname
Typ
-
-
EdgeCounter
DINT
Ausgabe 1.5
t
Beschreibung
Kanal deaktiviert
Zählt Pulse auf zwei Arten:
- „Direct Mode"
B-Signal dient als A-Signal-Enable, d.h.
nur wenn B = log'1' dann wird Flanke von
A erkannt. Es kann eine oder beide
Flanken von A gezählt werden.
-„Quadrature Mode"
Alle vier Flanken (pos.A, neg.A, pos.B,
neg.B) können gezählt werden.
Bei beiden Zählarten kann bei N = 1 der
Zähler zurückgesetzt werden
(„Reset On N").
