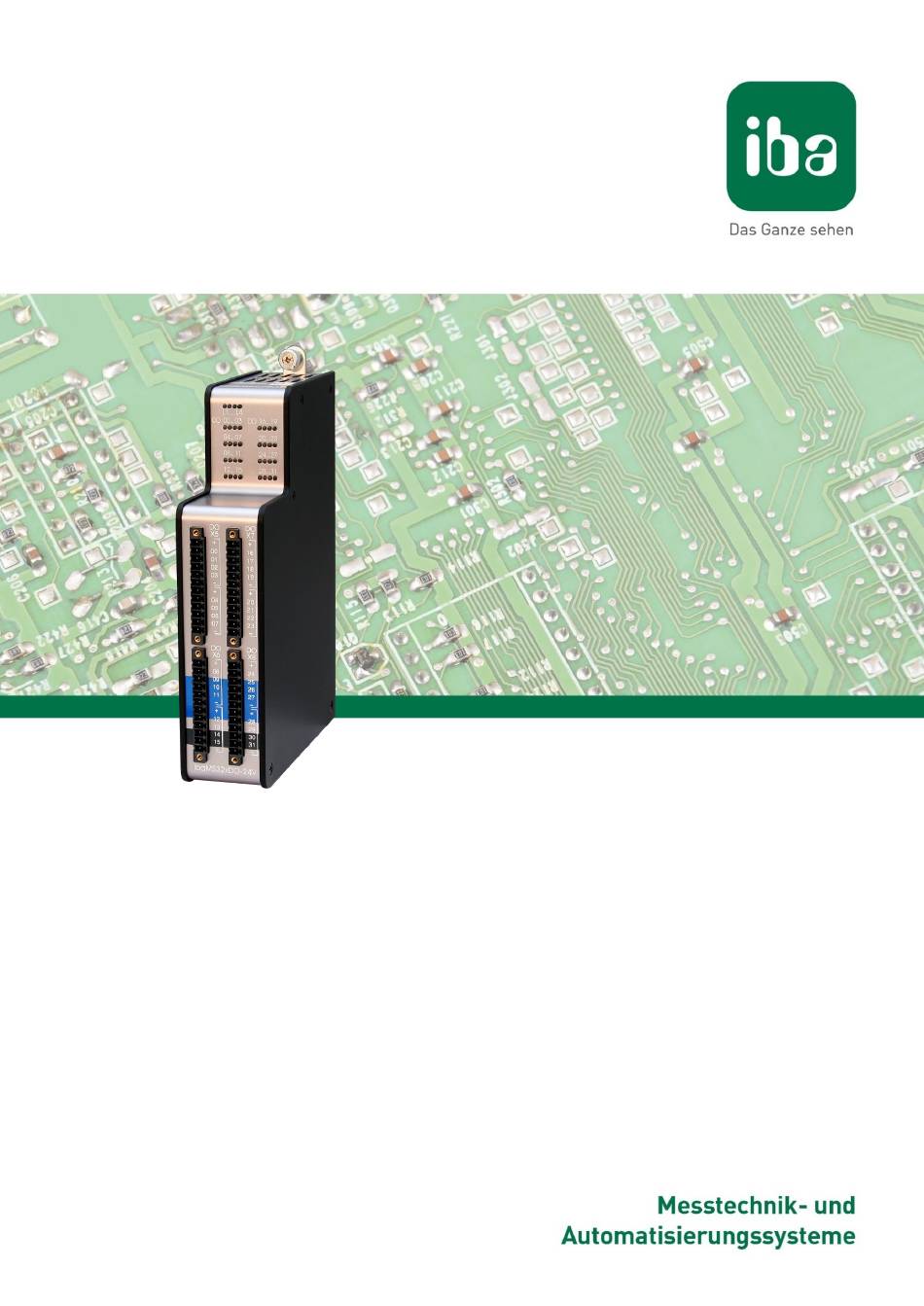

- Seite 1 ibaMS32xDO-24V Ausgangsmodul für Digitalsignale Handbuch Ausgabe 1.1...
- Seite 2 Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfol- genden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation. Andere in diesem Handbuch erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen...
-
Seite 3: Inhaltsverzeichnis
ibaMS32xDO-24V Handbuch Inhaltsverzeichnis Zu diesem Handbuch ..................5 Zielgruppe...................... 6 Schreibweisen ....................6 Verwendete Symbole ..................7 Einleitung ......................8 Lieferumfang ....................9 Sicherheitshinweise..................9 Bestimmungsgemäßer Gebrauch ..............9 Spezielle Sicherheitshinweise ................ 9 Systemvoraussetzungen ................10 Hardware ..................... 10 Software ...................... 10 Montieren, Anschließen, Demontieren ............ - Seite 4 Handbuch ibaMS32xDO-24V iba-Applikationen ..................21 Konfiguration mit ibaPDA ................21 9.1.1 Allgemeine Einstellungen ................21 9.1.2 Ausgänge konfigurieren ................23 9.1.3 Kanalfehler zurücksetzen ................23 9.1.4 Diagnosekanäle ................... 24 Konfiguration mit ibaLogic-V5 ..............26 9.2.1 Signale projektieren ..................26 Technische Daten ..................28 10.1...
-
Seite 5: Zu Diesem Handbuch
Informationen zu Aufbau, Anwendung und Bedienung der Zentraleinheiten finden Sie in gesonderten Handbüchern. Hinweis Die Dokumentation des iba-Modularsystems ist Bestandteil der Liefer-DVD. Die Dokumentation des iba-Modularsystems besteht aus folgenden Handbüchern: Zentraleinheiten Die Handbücher zu den Zentraleinheiten ibaPADU-S-IT-2x16 und ibaPADU-S-CM enthalten folgende Informationen: ... -
Seite 6: Zielgruppe
Handbuch ibaMS32xDO-24V Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. Als Fachkraft gilt, wer auf Grund seiner fachlichen Aus- bildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann. -
Seite 7: Verwendete Symbole
ibaMS32xDO-24V Handbuch Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder der schweren Körperverletzung! Warnung! -
Seite 8: Einleitung
Handbuch ibaMS32xDO-24V Einleitung Das Modul ibaMS32xDO-24V gehört zum iba-Modularsystem. Das modulare Konzept basiert auf einem Baugruppenträger mit Rückwandbus, auf den eine Zentraleinheit und bis zu 4 weitere Ein-/Ausgangsmodule gesteckt werden können. Die Spannungsversor- gung des Moduls erfolgt über den Rückwandbus im Baugruppenträger. Das Modul ibaMS32xDO-24V verfügt über 32 Digitalausgänge. -
Seite 9: Lieferumfang
Im Lieferumfang sind enthalten: Gerät ibaMS32xDO-24V 4 x 12-poliger Steckverbinder Handbuch (deutsch und englisch) DVD „iba Software & Manuals“ (nur bei Einzellieferung) Sicherheitshinweise Bestimmungsgemäßer Gebrauch Das Gerät ist ein elektrisches Betriebsmittel. Dieses darf nur für folgende Anwendungen verwendet werden: ... -
Seite 10: Systemvoraussetzungen
Handbuch ibaMS32xDO-24V Systemvoraussetzungen Hardware Zentraleinheit: ibaPADU-S-IT-2x16 oder ibaPADU-S-CM (ab Version v02.10.001) Baugruppenträger, z. B. ibaPADU-B4S Software ibaPDA ab Version 6.34.0 ibaLogic-V5 ab Version 5.0.2 Hinweis Voraussetzung für den Einsatz mit ibaLogic-V5 ist die Zentraleinheit ibaPADU-S-IT- 2x16. Wird das Modul mit der Vorgänger-Zentraleinheit ibaPADU-S-IT-16 betrieben, kann nur ibaLogic-V4 verwendet werden. -
Seite 11: Montieren, Anschließen, Demontieren
ibaMS32xDO-24V Handbuch Montieren, Anschließen, Demontieren Vorsicht! Trennen Sie vor dem Montieren oder Demontieren immer die Zentraleinheit von der Stromversorgung! Hinweis Montieren Sie ein oder mehrere Module rechts neben der Zentraleinheit (Steckplätze X2 bis X5 frei wählbar). Montieren 1. Trennen Sie die Zentraleinheit von der Spannungsversorgung. 2. -
Seite 12: Gerätebeschreibung
Handbuch ibaMS32xDO-24V Gerätebeschreibung Geräteansicht Befestigungsschrauben Betriebszustandsanzeige L1 bis L4 Status LEDs der Digitalausgänge 00 bis 31 Steckverbinder X5 der Digitalausgänge 00 bis 07 Steckverbinder X6 der Digitalausgänge 08 bis 15 Steckverbinder X7 der Digitalausgänge 16 bis 23 Steckverbinder X8 der Digitalausgänge 24 bis 31 Abbildung 1: Vorderansicht Anzeigeelemente Am Gerät zeigen farbige Leuchtdioden (LED) den Zustand des Gerätes und den Zustand... -
Seite 13: Zustand Digitalausgänge
Handbuch Wichtiger Hinweis Kontaktieren Sie den iba-Support, wenn an der LED L4 ein Fehler angezeigt wird. 7.2.2 Zustand Digitalausgänge LED je Kanal* Zustand Beschreibung 00…31 Kein Signal, logisch 0 Grün Signal steht an, logisch 1 Gelb Lastversorgungsspannung fehlt (pro Kanalwurzel) Überstrom (Kanalwurzel schaltet ab) -
Seite 14: Digitalausgänge X5 Bis X8
Handbuch ibaMS32xDO-24V Digitalausgänge X5 bis X8 7.3.1 Anschlussdiagramm / Pinbelegung Hier können 32 Ausgangssignale (0...31) angeschlossen werden. Abbildung 2: Anschlussdiagramm Ausgabe 1.1... - Seite 15 ibaMS32xDO-24V Handbuch Pinbelegung X5…X8 X5: Pin Anschluss X7: Pin Anschluss Lastspannung L+ Lastspannung L+ Digitalausgang 00 Digitalausgang 16 Digitalausgang 01 Digitalausgang 17 Digitalausgang 02 Digitalausgang 18 Digitalausgang 03 Digitalausgang 19 Vcc-Dout1 Vcc-Dout5 Digitalausgang 04 Digitalausgang 20 Digitalausgang 05 Digitalausgang 21 Digitalausgang 06 Digitalausgang 22 Digitalausgang 07...
-
Seite 16: Schaltskizze
Wert der Kanal schon abgeschaltet wird. Das heißt alle Ausgangssignale dieser Wurzel werden dann auf logisch 0 gesetzt. In diesem Fall melden Statussignale den Fehlerzustand an die iba-Applikationen. Die Fehler können mit den Applikationen zurückgesetzt werden, jedoch erst dann, wenn der physikalische Fehler nicht mehr ansteht. -
Seite 17: In Betrieb Nehmen / Update
In diesem Fall muss eine neue Update-Datei für die „Overall Release-Version“ einge- spielt werden (siehe Kapitel 8.3). Kontaktieren Sie hierzu den iba-Support. Overall Release-Version Die „Overall Release-Version“ gibt Auskunft über den Software-Stand des gesamten iba- Modularsystems. Sie ist dem Web-Interface der Zentraleinheit bzw. dem I/O-Manager von ibaPDA zu entnehmen. -
Seite 18: Update Über Web-Interface
Das Web-Interface ist nur in Verbindung mit der Zentraleinheit ibaPADU-S-IT-2x16 aufrufbar. Rufen Sie die Webseite des iba-Modularsystems in Ihrem Browser auf und wählen die Zentraleinheit aus. Im Register „update“ klicken Sie auf den Button <Browse…> und wählen Sie die Update-Datei <padusit2x16_v[xx.yy.zzz].iba> aus. Mit einem Klick auf <Start Update>... -
Seite 19: Modulinformationen/Diagnose
Alle wichtigen Informationen zum iba-Modularsystem, wie Hardware-, Firmware-, FPGA- Version und Seriennummer der Module, werden im Register „Diagnose“ angezeigt. Öff- nen Sie hierzu den I/O-Manager von ibaPDA und wählen Sie in der Baumstruktur Ihr iba- Modularsystem. (Siehe Abbildung oben.) 8.4.2... - Seite 20 Handbuch ibaMS32xDO-24V Abbildung 6: Register „notes“ Ausgabe 1.1...
-
Seite 21: Iba-Applikationen
Hinweis Voraussetzung für die automatische Erkennung ist eine bidirektionale LWL-Verbindung vom ibaPDA-Rechner zur Zentraleinheit. Andere Dokumentation Wenn Sie das iba-Modularsystem neu installieren wollen, lesen Sie dazu im Handbuch der Zentraleinheit das Kapitel „Konfiguration in ibaPDA“. 9.1.1 Allgemeine Einstellungen Ist das Modul erkannt, klicken Sie auf das Modul in der Baumstruktur und das Register „Allgemein“... -
Seite 22: Konfiguriert Durch
Handbuch ibaMS32xDO-24V Verriegelt True: das Modul kann nur durch berechtigte Benutzer verändert werden False: das Modul kann durch alle Benutzer verändert werden Aktiviert Die Datenerfassung wird für dieses Modul aktiviert. Name Hier können Sie einen Namen für das Modul vergeben. ... -
Seite 23: Ausgänge Konfigurieren
ibaMS32xDO-24V Handbuch 9.1.2 Ausgänge konfigurieren Wählen Sie den Bereich „Ausgänge“ um Einstellungen und Signale ausgangsseitig fest- zulegen. Im Register „Digital“ kann Folgendes parametriert werden: Abbildung 9: I/O-Manager ibaMS32xDO-24V - Ausgänge – Register „Digital“ Name Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalname klicken. -
Seite 24: Diagnosekanäle
Handbuch ibaMS32xDO-24V Abbildung 10: Bereich Ausgänge - Register „Kanalfehler zurücksetzen“ Name Der Name für die Vierer-Wurzel ist bereits vorgegeben. Sie können den Namen ver- ändern und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Sig- nalname klicken. ... - Seite 25 ibaMS32xDO-24V Handbuch Name Die Namen sind bereits vorgegeben, Sie können die Signalnamen ändern und zu- sätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalnamen kli- cken. Output channel [0…31] active Ausgangssignal ist betriebsbereit Output channel […] supply voltage error Fehler in der Versorgungsspannung einer Viererwurzel ...
-
Seite 26: Konfiguration Mit Ibalogic-V5
Handbuch ibaMS32xDO-24V Konfiguration mit ibaLogic-V5 Andere Dokumentation Mit ibaPADU-S-IT-2x16 ist es möglich, in Verbindung mit ibaLogic-V5 individuelle Sig- nalvorverarbeitungen oder Stand-Alone-Anwendungen zu realisieren. Die grundsätzli- che Vorgehensweise mit ibaLogic-V5 wird im Handbuch zur Zentraleinheit ibaPADU-S- IT-2x16 beschrieben. In diesem Modulhandbuch erfolgt lediglich die Beschreibung der Signale dieses Moduls. - Seite 27 ibaMS32xDO-24V Handbuch Abbildung 13: Ausgänge ibaMS32xDO-24V Signal Bedeutung Eingänge DO_On_Ch[00…31] Digitaler Ausgang aktiv DO_Err_NoSupply_Ch[00_03…28_31] Fehler in der Versorgungsspannung einer Viererwurzel DO_Err_OverCurrent_Ch[00_03 … 28_31] Viererwurzel wegen Überstrom im Fehlerzustand StatusIn Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B.
-
Seite 28: Technische Daten
Handbuch ibaMS32xDO-24V Technische Daten 10.1 Hauptdaten Kurzbeschreibung Bezeichnung ibaMS32xDO-24V Beschreibung Ausgangsmodul mit 32 digitalen Ausgängen Bestellnummer 10.124260 Versorgung, Bedien- und Anzeigeelemente Spannungsversorgung DC 24 V, intern über Rückwandbus Leistungsaufnahme Max. 7 W Anzeigen 4 LEDs für Betriebszustand des Gerätes 32 LEDs für Zustand der Digitalausgänge Einsatz- und Umweltbedingungen Kühlung Passiv... -
Seite 29: Maßblatt
ibaMS32xDO-24V Handbuch 10 mA … 500 mA Schaltstrombereich (pro Kanal) Induktive Last Max. 200 mJ Schaltfrequenz Max. 40 kHz , frei einstellbar Schaltverzögerung < 10 μs Einschaltverzögerung (90% bis 10%) < 10 μs bei 24 V Schaltspannung mit 100 Ω Last Ausschaltverzögerung (10% bis 90%) Potenzialtrennung Wurzel-Wurzel... -
Seite 30: Support Und Kontakt
Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an, sowie die „Overall Release-Version“. Kontakt Zentrale iba AG Postfach 1828 DE-90708 Fürth Tel.: +49 911 97282-0...
