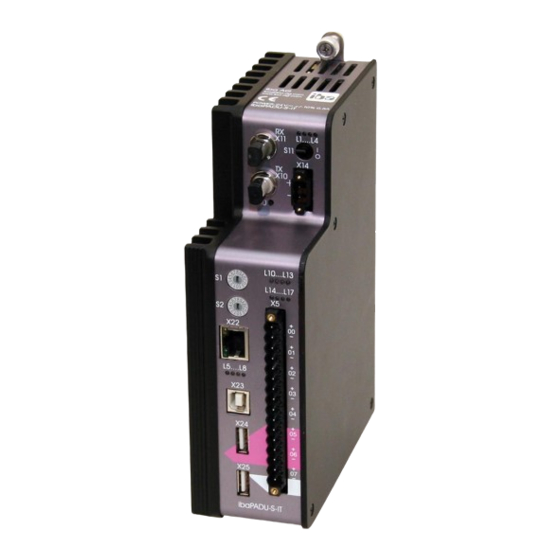

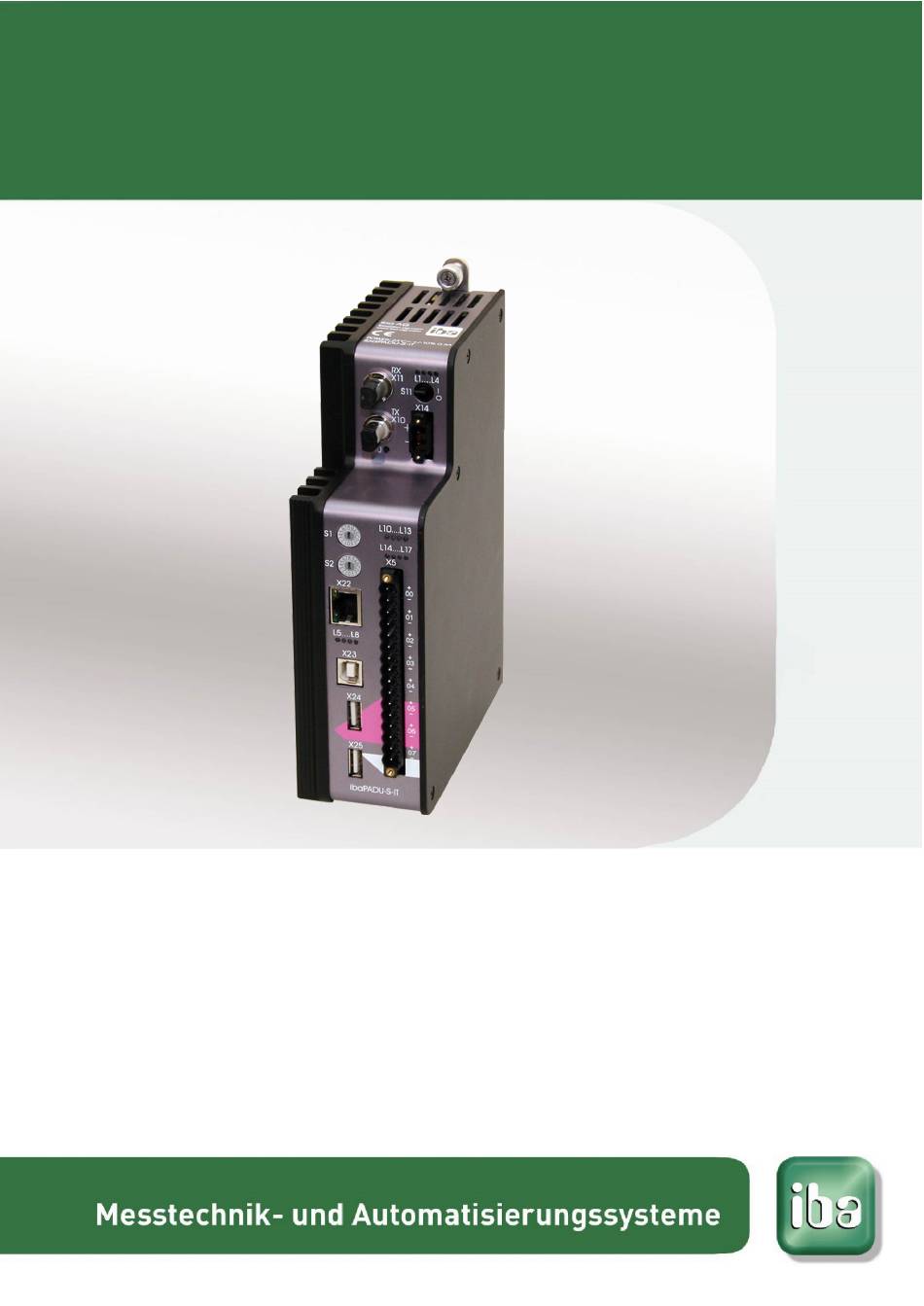

ibaPADU-S-IT-16
ibaPADU-S-IT-16
Handbuch
Zentraleinheit für ibaPADU-S-Familie
Handbuch
Ausgabe 1.11
1
Ausgabe 1.11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IBA ibaPADU-S-IT-16

Inhaltszusammenfassung für IBA ibaPADU-S-IT-16

  • Seite 1 Handbuch Zentraleinheit für ibaPADU-S-Familie Handbuch Ausgabe 1.11 Ausgabe 1.11...
  • Seite 2 Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfol- genden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation. Andere in diesem Handbuch erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen...

  • Seite 3: Inhaltsverzeichnis

    Pufferspannung X30 ..................20 Systemintegration ..................21 Anwendungsbeispiele .................. 21 8.1.1 Messsystem mit ibaPDA ................21 8.1.2 Messsystem mit ibaPDA und ibaLogic ............21 8.1.3 Stand-Alone-System mit ibaLogic ..............22 8.1.4 ibaPADU-S-IT-16 in hierarchischen Automatisierungssystemen ....22 LWL-Kaskadierung ..................22 Ausgabe 1.11...
  • Seite 4 DAT_FILE_WRITE-Funktionsbaustein unter ibaPADU-S-IT-16 ....55 11.1.5 Entprellfilter konfigurieren ................56 11.1.6 ibaLogic-Programm auf Laufzeit speichern..........57 11.1.7 Löschen eines ibaLogic-Programms in ibaPADU-S-IT-16 ......58 11.2 ibaPDA-V6 ....................59 11.2.1 Konfiguration im I/O-Manager..............59 11.2.2 PADU-S – Register Allgemein ..............61 11.2.3...
  • Seite 5 Handbuch 12.5 Anschlussdiagramme .................. 76 12.5.1 Pinbelegung Spannungsversorgung 24 V (X14) .......... 76 12.5.2 Pinbelegung Digitaleingänge (X5) ..............76 Zubehör und verwandte Produkte ............... 77 Anhang ......................80 14.1 Abkürzungen ....................80 14.2 Stichwortverzeichnis ..................81 Support und Kontakt ..................83...

  • Seite 6: Zu Diesem Handbuch

    Handbuch ibaPADU-S-IT-16 Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung des Gerä- tes ibaPADU-S-IT-16 Eine allgemeine Systembeschreibung der ibaPADU-S-Familie und weitere Informationen zu Aufbau, Anwendung und Bedienung der Module finden Sie in gesonderten Handbüchern. Hinweis Die Dokumentation der ibaPADU-S-Familie ist Bestandteil der Liefer-CD.

  • Seite 7: Zielgruppe

    Handbuch Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. Als Fachkraft gilt, wer auf Grund seiner fachlichen Aus- bildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann.

  • Seite 8: Verwendete Symbole

    Handbuch ibaPADU-S-IT-16 Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder der schweren Körperverletzung!

  • Seite 9: Einleitung

    Auf der Zentraleinheit ibaPADU-S-IT-16 sind 8 Digitaleingänge vorhanden. ibaPADU-S-IT-16 ist eine leistungsstarke CPU für schnelle Anwendungen in der Mess- werterfassung, Signalverarbeitung sowie Steuerung und Regelung. Ausgestattet mit den passenden E/A-Modulen und in Kombination mit den Softwareprodukten ibaPDA oder ibaLogic eignet sich ibaPADU-S-IT-16 für zahlreiche Anwendungen.

  • Seite 10: Lieferumfang

    Im Lieferumfang sind enthalten:  Gerät ibaPADU-S-IT-16  Abdeckkappen für LWL, USB und Ethernet  16-poliger Steckverbinder mit Federklemmen (Digitale Eingangskanäle)  2-poliger Steckverbinder mit Federklemmen (Spannungsversorgung)  Handbuch (deutsch und englisch)  DVD iba-Software & Manuals Ausgabe 1.11...

  • Seite 11: Sicherheitshinweise

    ACHTUNG! Module und CPU niemals unter Spannung auf den Baugruppenträger stecken oder abziehen! Vor dem Aufstecken / Abziehen der Baugruppe zuerst ibaPADU-S-IT-16 ausschalten oder Spannungsversorgung abziehen. Wichtiger Hinweis Öffnen Sie nicht das Gerät! Das Öffnen des Geräts führt zum Garantieverlust! Vorsicht! Sorgen Sie für ausreichende Belüftung der Kühlrippen!

  • Seite 12: Systemvoraussetzungen

     LWL-Kabel bidirektional und/oder Ethernet Kabel Software  ibaPDA-V6 ab Version 6.30.0  ibaLogic-V4 ab Version 4.2.2 Hinweis Die Lizenz für ibaLogic-V4 in Verbindung mit dem Laufzeitsystem ibaPADU-S-IT-16 ist bereits auf ibaPADU-S-IT-16 hinterlegt und muss nicht extra bestellt werden. Ausgabe 1.11...

  • Seite 13: Montieren, Anschließen, Demontieren

    Handbuch Montieren, Anschließen, Demontieren Vorsicht! Die Arbeiten am Gerät dürfen nur im spannungslosen Zustand durchgeführt werden! Montieren 1. Befestigen Sie den Baugruppenträger auf einer geeigneten Konstruktion. 2. Bringen Sie die Erdung an. 3. Stecken Sie das Gerät auf den linken Steckplatz.

  • Seite 14: Gerätebeschreibung

    Handbuch ibaPADU-S-IT-16 Gerätebeschreibung Geräteansichten Betriebszustandsanzeige L1…L4 Ein-/Ausschalter S11 Anschluss 24 V Spannungsversorgung X14 Anzeige Digitaleingänge L10…L17 Steckverbinder Digitaleingänge X5 Befestigungsschrauben Anzeigen L5…L8 Netzwerk-Schnittstelle X22 Drehschalter S1, S2 Systemfunktionstaster S10 Anschluss LWL-Ausgang (TX) X10 Anschluss LWL-Eingang (RX) X11 X23 nur für Service-Zwecke X24, X25 USB-Host-Schnittstellen für künftige...

  • Seite 15: Anzeigeelemente

    Störung, geräteinterne Applikationen laufen nicht. Gerät ist defekt (Fehler im Hochlauf) Wichtiger Hinweis Kontaktieren Sie den iba-Support, wenn an der LED L4 ein Fehler angezeigt wird. 7.2.2 LEDs L5…L8 Die LEDs L5 bis L8 haben folgende Funktionen:  Statusanzeige beim Einstellen der Netzwerkparameter über die Drehschalter S1 und S2.

  • Seite 16: Zustand Digitaleingänge L10

    Mit Hilfe von Aus- und Wiedereinschalten wird die Versorgungsspannung ab- bzw. zu- geschaltet und das Gerät neu gebootet. 7.3.2 Drehschalter S1 und S2 Mit dem Drehschalter S1 werden sowohl das iba-LWL-Übertragungsprotokoll als auch die Kaskadieradressen im LWL-Verbund eingestellt:  Stellung „0“: alle bisherigen ibaNet-Protokolle (außer 32Mbit Flex), nur in Verbindung mit ibaLogic ...

  • Seite 17: Systemfunktionstaster S10

     11.1.7 „Löschen eines ibaLogic-Programms in ibaPADU-S-IT“ Kommunikationsschnittstellen 7.4.1 Anschlüsse Lichtwellenleiter X10 und X11 Über die Lichtwellenleiter werden die Prozessdaten zwischen ibaPADU-S-IT-16 und den angeschlossenen iba-Systemen übertragen. Unter Nutzung des Übertragungsprotokolls 32Mbit Flex können auch die Konfigurationsdaten über LWL übertragen werden. Anschluss...

  • Seite 18: Entprellfilter

    Handbuch ibaPADU-S-IT-16 Abbildung 4: Anschlussschema Digitaleingänge X5 7.5.2 Entprellfilter Für die Digitaleingänge stehen jeweils vier Entprellfilter zu Verfügung. Diese können für jedes Signal unabhängig voneinander gewählt und parametriert werden. Folgende Filter stehen zur Wahl:  „Aus“ (ohne Filter)  „Halten der steigenden Flanke“...
  • Seite 19 Handbuch „Halten der steigenden Flanke“ Mit der ersten steigenden Flanke geht das Ausgangssignal (rot) auf logisch 1 und bleibt für die eingestellte Entprellzeit auf logisch 1. Anschließend ist der Kanal wieder transpa- rent und wartet auf die nächste steigende Flanke.

  • Seite 20: Spannungsversorgung

    Handbuch ibaPADU-S-IT-16 Abbildung 8: Entprellfilter: „Beide Flanken verzögern“ Spannungsversorgung 7.6.1 Spannungsversorgung X14 Die externe Spannungsversorgung wird mit einem 2-poligen Steckverbinder zugeführt. Vorsicht! Schließen Sie das Gerät nur an eine externe Spannungsversorgung DC 24 V (±10 % ungeregelt) an! Achten Sie auf die richtige Polung! 7.6.2...

  • Seite 21: Systemintegration

    Handbuch Systemintegration Anwendungsbeispiele Die unteren Abbildungen zeigen Beispiele mit ibaPADU-S-IT-16 in Verbindung mit ibaPDA und ibaLogic. 8.1.1 Messsystem mit ibaPDA Abbildung 9: Messsystem mit ibaPDA  Reine Messapplikation (erfassen, aufzeichnen, analysieren)  Aufzeichnung der Signale mit ibaPDA 8.1.2 Messsystem mit ibaPDA und ibaLogic Abbildung 10: Modulares Messsystem mit intelligenter Vorverarbeitung ...

  • Seite 22: Stand-Alone-System Mit Ibalogic

     Übergeordnetes Steuerprogramm im ibaLogic-Rechner  Schnelle Vor-Ort-Regelung  Deterministische, schnelle Kommunikation zum Leitrechner über ibaNet LWL-Kaskadierung Mit 32Mbit Flex ist es möglich, bis zu 15 modulare Systeme in einem Ring zusammen- zuschließen. Abbildung 13: Ringstruktur mit ibaPADU-S-IT-16 Ausgabe 1.11...

  • Seite 23: Unterstützte Ibanet-Übertragungsprotokolle

    Eine Kaskade ist möglich mit allen Geräten, die das ibaNet 32Mbit Flex Protokoll unter- stützen. Dies sind zurzeit folgende Geräte:  ibaBM-DDCS  ibaBM-eCAT  ibaBM-SiLink  ibaPADU-D-8AI-U/-8AI-I  ibaPADU-S-CM  ibaPADU-S-IT-16 Unterstützte ibaNet-Übertragungsprotokolle Protokoll Dreh- Min. Tele- Max. Sig- Kommunika- Max.

  • Seite 24: In Betrieb Nehmen

    Handbuch ibaPADU-S-IT-16 In Betrieb nehmen Werkseinstellungen Ab Werk sind 2 Benutzerkonten und Netzwerkparameter voreingestellt. Als Administra- tor können Sie diese Einstellungen verändern. Sie können geänderte Einstellungen auch wieder auf die Werkseinstellungen zurücksetzen:  Siehe Kapitel 9.1.4 „Zurücksetzen auf Werkseinstellungen“. 9.1.1 Benutzerkonten Für das Gerät sind 2 Konten (2 Benutzer) ab Werk eingerichtet:...

  • Seite 25: Zurücksetzen Auf Werkseinstellungen

    Handbuch 9.1.4 Zurücksetzen auf Werkseinstellungen Wenn die Netzwerkeinstellungen oder Passwörter geändert worden sind und Sie möch- ten diese auf die Werkseinstellungen zurücksetzen, gehen Sie wie folgt vor: 1. Schalten Sie das Gerät aus. 2. Drehen Sie die Drehschalter S1 auf „6“ und S2 auf „9“.
  • Seite 26 Netzwerkverbindungen“, z.B. 192.168.1.2 Hinweis Die IP-Adresse darf nicht 192.168.1.1 sein, da dies die Adresse von ibaPADU-S-IT-16 ist. Verwenden Sie diese IP-Adresse für den Zugriff auf die Webseiten. 3. Starten Sie auf dem Rechner einen Web-Browser und geben die IP-Adresse des Geräts in die URL ein: 192.168.1.1...

  • Seite 27: Kommunikation Zum Gerät Über Lwl Herstellen

    Handbuch 9.2.2 Kommunikation zum Gerät über LWL herstellen Tipp Diese Verbindung wird empfohlen, wenn das Gerät eine 32Mbit Flex LWL-Verbindung zu ibaPDA hat. 1. Starten Sie ibaPDA und öffnen den I/O-Manager.  Siehe Kapitel 11.2.1 „Konfiguration im I/O-Manager“ 2. Starten Sie die „Automatische Erkennung“ des LWL-Links, an dem sich das ibaPADU-S System befindet, indem Sie mit der rechten Maustaste auf den Link der FOB-D-Karte in der Baumansicht klicken.

  • Seite 28: Netzwerkeinstellung Im Web-Interface

    Handbuch ibaPADU-S-IT-16 9.2.3 Netzwerkeinstellung im Web-Interface Wichtiger Hinweis Wenn Sie unter Windows 7 trotz vorhandener Verbindung keinen Zugang auf die Webseite bekommen, ändern Sie die Sicherheitseinstellungen. Siehe Hinweis in Kap. 9.4.1 "Webseite aufrufen".  1. Starten Sie auf dem Rechner einen Webbrowser und geben Sie die IP-Adresse oder den Hostnamen des Gerätes in die Adresszeile ein (siehe Vorkapitel).
  • Seite 29 Handbuch 1. Schalten Sie das Gerät mit S11 aus. 2. Stellen Sie die Drehschalter S1 auf „F“ und S2 auf „E". 3. Drücken Sie Taster S10 und halten diesen gedrückt (kräftig bis zum Anschlag) und schalten das Gerät wieder ein.
  • Seite 30 Handbuch ibaPADU-S-IT-16 1. L5 blinkt Stellen Sie S1 auf „C “und S2 auf „0“ und drücken Sie abschließend S10. 1. Oktett „192“ ist eingestellt 2. L5 leuchtet, L6 blinkt: Stellen Sie S1 auf „A “und S2 auf „8“ und drücken Sie abschließend S10.

  • Seite 31: Zeiteinstellungen

    Die Zeiteinstellungen können nur über die Webseite vorgenommen werden. Wichtiger Hinweis Ohne zusätzliche externe Pufferspannung kann ibaPADU-S-IT-16 die interne Uhrzeit nicht speichern. Liegt keine Versorgungsspannung an X14 an oder ist das Gerät am Schalter S11 ausgeschaltet, verliert das Gerät die Uhrzeit.

  • Seite 32: Zeitsynchronisation Des Lokalen Ibapadu-S-It-16-Systems

    3. Wählen Sie „Obtain Systemtime from NTP-Server“ und geben Sie die IP-Adresse des NTP-Servers an, den Sie verwenden möchten. 4. Bestätigen Sie die Einstellungen mit <Set Method>. DCF77 Die ibaPADU-S-IT-16-interne Systemzeit kann auch auf eine externe DCF77-Uhr syn- chronisiert werden. Das DCF77-Signal wird über einen beliebigen Digitaleingangskanal eingespeist. Ausgabe 1.11...
  • Seite 33 3. Wählen Sie „Obtain system time from external signal“ 4. Nehmen Sie folgende Einstellungen vor:  „Input Channel“ Kanalnummer des Digitaleingangskanals von ibaPADU-S-IT-16, an dem das Zeit- signal angeschlossen ist  „clock polarity“ Wählen Sie die Wertigkeit des digitalen Eingangssignals aus, die dem aktiven Status entspricht ...

  • Seite 34: Webseite Für Einstellungen Verwenden

    Andere Dokumentation Darüber hinaus kann ein zusätzlich angeschlossenes ibaPDA-Messsystem über jeden beliebigen Digitaleingang (z.B. ibaPADU-S-IT-16 oder digitales Eingangsmodul) syn- chronisiert werden, siehe dazu ibaPDA-V6 Handbuch. Webseite für Einstellungen verwenden Die Webseite bietet Funktionen für Diagnose und Einstellungen des Geräts, wie Pass- wörter vergeben, Netzwerkeinstellungen, Zeiteinstellungen, Firmware-Update.
  • Seite 35 Handbuch Wichtiger Hinweis ibaPADU-S unter Einsatz von Windows 7, Windows Vista, Windows Server 2008 Wenn Sie unter Windows 7, Windows Vista oder Windows Server 2008 arbeiten, kann es passieren, dass Sie trotz vorhandener Verbindung keinen Zugang auf die Webseite bekommen.

  • Seite 36: Aufbau Der Webseite

    Handbuch ibaPADU-S-IT-16 Abbildung 19: Startseite Über die Startseite können Sie interaktiv auf die Webseite des Gerätes und der Module gelangen. Wenn Sie auf die Abbildung des Gerätes oder der Module klicken, dann wird deren Webseite geöffnet. 9.4.2 Aufbau der Webseite Die Webseite enthält folgende Register:...
  • Seite 37 Handbuch Wenn Sie auf ein Register klicken, dann werden Sie zur Eingabe eines gültigen Benut- zernamens und eines Passwortes aufgefordert. Je nachdem, ob Sie als Benutzer „admin“ oder „padu“ angemeldet sind, haben Sie Zu- gang zu unterschiedlichen Registern und Einstellmöglichkeiten.
  • Seite 38 Handbuch ibaPADU-S-IT-16 Hinweis Die „Overall release version“ bezieht sich auf das gesamte ibaPADU-S-System, inklu- sive Module. Wenn Sie eine neue Version erhalten und installieren, werden die Zentral- einheit und alle Module aktualisiert. Falls Sie Support benötigen, geben Sie bitte die „Overall release version“ an.
  • Seite 39 Handbuch 1. Wenn Sie ein Passwort ändern möchten, dann tragen Sie dieses in die Felder ein. Zur Sicherheit muss das bisher verwendete Passwort eingegeben und das neue Passwort zweimal eingegeben werden. 2. Klicken Sie abschließend auf <change>. Die Änderungen werden übernommen.
  • Seite 40 Handbuch ibaPADU-S-IT-16  Server settings Hier können Sie einstellen, ob die FTP- bzw. Telnet-Funktion des Geräts aktiviert oder deaktiviert ist, indem Sie den Haken entsprechend setzen. In der Default-Einstellung sind die FTP- und die Telnet-Funktion aktiviert. Wenn Sie die Einstellung ändern, wird die Änderung erst mit einem Klick auf den <set>-Button übernommen.
  • Seite 41 <disable>: deaktivieren des Autostarts  Persistent Image Anzeige, ob ein ibaLogic-Programm auf ibaPADU-S-IT-16 gespeichert ist, welches durch Autostart des PMAC automatisch mitgestartet werden kann. 9.4.2.10 Register „notes“ Im Register „notes“ können Sie Notizen eingeben, z. B. für Hinweise zur Verdrahtung oder Protokollierung von Änderungen.

  • Seite 42: Updates

    Update der ibaLogic-V4-Software (ibaLogic Clients) notwendig sein. 10.1 Update über Web-Interface  Rufen Sie die Webseite von ibaPADU-S-IT-16 in Ihrem Browser auf.  Im Register „update“ klicken Sie auf den Button <Browse…> und wählen Sie die Update-Datei <padusit_ v[xx.yy.zzz].iba> aus.

  • Seite 43: Update Über Ibapda

    „overall release version“. Diese beinhaltet die aktuelle Software-Version der Zentraleinheit sowie die Software-Versionen der Module. Die „overall release version“ finden Sie auf der Webseite der ibaPADU-S-IT-16 im Re- gister „firmware“, siehe Kapitel 9.4.2.2, Register „firmware“.

  • Seite 44: Iba-Applikationen

     ibaPADU-S-IT-16 als Zielsystem konfigurieren  Signale als Ein- bzw. Ausgänge projektieren  Im Programm-Designer die gewünschten Berechnungen projektieren  Das Projekt auf ibaPADU-S-IT-16 sichern. Dort kann es autark ohne Server/Client laufen. Hinweis Das Speichern eines Projektes im Zielsystem stellt sicher, dass der Autostart des gela- denen ibaLogic-V4 auf ibaPADU-S-IT-16 aktiviert ist.
  • Seite 45 Intervallzeit und Priorität für diesen Task. Wenn sich andere Projekte in dem Arbeitsbereich befinden, müssen Sie das neue Pro- jekt "aktiv setzen". Konfigurieren Sie ibaPADU-S-IT-16 als Zielsystem über das Menü „Extras – Zielsystem- konfiguration“. Abbildung 32: Zielsystemkonfiguration aufrufen Um ein Zielsystem anzulegen oder zu konfigurieren, klicken Sie im Dialog unter dem Projektnamen auf <NEU>...
  • Seite 46 Alternativ können Sie ein Zielsystem erstellen, indem Sie aus dem Dropdown-Menü „Ak- tuelles Zielsystem“ die Option „Zielsystem hinzufügen“ auswählen und anschließend be- arbeiten. Abbildung 35: Zielsystem hinzufügen Ist ibaPADU-S-IT-16 bereits als Zielsystem konfiguriert, können Sie das Zielsystem über das Dropdown-Menü in der Menüzeile auswählen. Ausgabe 1.11...

  • Seite 47: Automatisches Update Der Ibalogic-Version

    Abbildung 36: Zielsystem in der Menüzeile auswählen 11.1.2 Automatisches Update der ibaLogic-Version Ab ibaLogic V4.2.4 wird beim Anlegen eines ibaPADU-S-IT-16-Zielsystems oder Start eines ibaLogic-Programms auf ibaPADU-S-IT-16 automatisch geprüft, ob die ibaLogic- Laufzeitversion von ibaPADU-S-IT-16 mit der ibaLogic-Version kompatibel ist. Falls nicht, wird ein automatisches Update von ibaPADU-S-IT-16 angeboten.

  • Seite 48: Signale Projektieren

    Handbuch ibaPADU-S-IT-16 Zusätzlich wird bei ibaPADU-S-IT-16 mit einer Firmware-Version kleiner als v02.04.001 angezeigt, ob ein Firmware-Update für ibaPADU-S-IT-16 erforderlich ist. Wenden Sie sich hierfür an den iba-Support. Abbildung 38: Warnhinweis auf inkompatible Firmware-Version 11.1.3 Signale projektieren Öffnen Sie den I/O-Konfigurator über das Menü „Extras – I/O-Konfigurator“. Hier werden alle Konfigurationseinstellungen der Ein- und Ausgangssignale vorgenommen.
  • Seite 49 Bei „Zeitbasis“ stellen Sie die kleinste verwendbare Zykluszeit ein. Die Funktion „Watch- dog aktivieren“ ist für ibaPADU-S-IT-16 noch nicht freigegeben. Die Funktion „Treiberneustart erzwingen“ ist für ibaPADU-S-IT-16 ohne Bedeutung. Ist „Soft-SPS“ ausgewählt, wird der letzte aktuelle Wert verarbeitet. Ist „Messung“ aus- gewählt, wird der letzte noch nicht verarbeitete Wert genommen.
  • Seite 50 Handbuch ibaPADU-S-IT-16 Signal Bedeutung Eingänge DI_24V_Ch[00…07] Digitale Eingangsignale von ibaPADU-S-IT-16 StatusIn Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) StatusOut Statusinformationen über das gesteckte...
  • Seite 51 Abbildung 40: LWL-Schnittstelle in der Hardware-Konfiguration Im Modul FiberOptics_IO wird eingestellt, welches LWL-Übertragungsprotokoll für den Empfang und das Senden der Daten von ibaPADU-S-IT-16 verwendet wird. Die Auswahl des Link-Protokolls ist abhängig vom LWL-Protokoll der eingebundenen Module. In Verbindung mit ibaPDA muss „Extern“ ausgewählt werden. In diesem Fall wird das FiberOptics_IO-Modul von ibaPADU-S-IT-16 als virtuelles ibaPADU-S-Modul in ibaPDA angezeigt.
  • Seite 52 Abbildung 41: Modulares Messsystem mit intelligenter Vorverarbeitung Für obiges Beispiel muss als LWL-Protokoll für den Eingang und für den Ausgang „Ex- tern“ ausgewählt werden. Die Kommunikation zwischen ibaPADU-S-IT-16 und ibaPDA erfolgt im 32Mbit Flex-Modus. Abbildung 42: ibaLogic als Modul in ibaPDA...
  • Seite 53 System gekoppelt. Als LWL-Protokoll muss auf der Eingangsseite 3,3Mbit ausgewählt werden, ein Ausgang ist in diesem Beispiel nicht konfiguriert. S1 muss auf 0 stehen. Stand-Alone-System mit ibaLogic: Wird ibaPADU-S-IT-16 als Stand-Alone-System mit ibaLogic-Laufzeit eingesetzt, können Messwerte mit Hilfe des DAT_FILE_WRITE-(DFW)-Funktionsbausteins in iba-Messda- teien gespeichert werden, siehe Kapitel 11.1.4.
  • Seite 54 Im Programm-Designer können Sie nun die gewünschten Berechnungen oder Vorverar- beitungen definieren und das Projekt in den „Programmable Measurement and Automa- tion Controller“ (PMAC) auf die Zentraleinheit ibaPADU-S-IT-16 laden. Andere Dokumentation Für eine detaillierte Beschreibung des Programm-Designers und der weiteren Verarbei- tung siehe ibaLogic-V4-Handbuch.

  • Seite 55: Dat_File_Write-Funktionsbaustein Unter Ibapadu-S-It-16

    Der Windows-Filebrowser-Button (rechts neben dem Feld „Verzeichnis“) darf nicht ver- wendet werden. Abbildung 46: DAT_FILE_WRITE-(DFW)-Funktionsbaustein Die auf ibaPADU-S-IT-16 gespeicherten Messdateien können manuell oder mit Hilfe der Software ibaDatCoordinator abgeholt werden. Für den Zugriff mit ibaDatCoordinator muss in der Anwendung der Ablagepfad angege- ben werden: \\<IP-Adr.

  • Seite 56: Entprellfilter Konfigurieren

    Handbuch ibaPADU-S-IT-16 11.1.5 Entprellfilter konfigurieren Wenn Entprellfilter verwendet werden sollen, werden diese als Konfigurationsausgang angelegt und als Off-Task-Konnektor (OTC) oder Funktionsbaustein parametriert. Ziehen Sie zunächst die im I/O-Konfigurator definierten Ausgangssignale auf die Aus- gangsrandleiste der Programmieroberfläche, hier “X1_DebType_Ch00” und “X1_Deb- Time_Ch00”...

  • Seite 57: Ibalogic-Programm Auf Laufzeit Speichern

    Handbuch Abbildung 49: Off-Task-Konnektor verbinden 11.1.6 ibaLogic-Programm auf Laufzeit speichern Im Gegensatz zu herkömmlichen Automatisierungssystemen erfolgen bei ibaLogic die Schritte „Kompilieren“ und „Laden“ automatisch im Hintergrund. Wählen Sie im Menü „Berechnung – Start“. Abbildung 50: Kompilieren des Programms Folgende Aktionen werden durchgeführt: ...

  • Seite 58: Löschen Eines Ibalogic-Programms In Ibapadu-S-It-16

    PMAC weiterläuft. Nach Reboot und Start von Server und Client verbindet sich der Client automatisch wieder mit dem laufenden PMAC im Online-Modus. Wenn auf der Webseite von ibaPADU-S-IT-16 im Register „ibaLogic“ Autostart aktiviert ist, dann wird das ibaLogic-Programm automatisch nach dem Einschalten des Gerätes gestartet.

  • Seite 59: Ibapda-V6

    Starten Sie ibaPDA, öffnen den I/O-Manager und gehen wie folgt vor: 1. Suchen Sie im I/O-Manager den entsprechenden Link der FOB-D-Karte, an dem ibaPADU-S-IT-16 angeschlossen ist. Klicken Sie mit der rechten Maustaste auf den Link, dann öffnet sich ein Untermenü. Wählen Sie „Autom. Erkennung“ aus.
  • Seite 60 Die angeschlossenen Module werden automatisch erkannt und im Signalbaum an- gezeigt. 6. Konfigurieren Sie ibaPADU-S-IT-16 und die Module wie z.B. Namen vergeben, Ent- prellung, etc. (siehe ab Kapitel 11.2.2 „PADU-S – Register Allgemein“), 7. Klicken Sie auf <Übernehmen> oder <OK>, um die neue Konfiguration zu überneh- men.

  • Seite 61: Padu-S - Register Allgemein

    Die Datenerfassung wird für dieses Modul aktiviert.  Name Sie können einen Modulnamen eingeben.  Zeitbasis Spezifiziert die Erfassungszeitbasis, die für ibaPADU-S-IT-16 und die angeschlos- senen Module verwendet wird. Verbindung  IP-Adresse IP-Adresse oder Host-Name des ibaPADU-S-IT-16 Geräts (nur zur Info).

  • Seite 62: Padu-S - Register Diagnose

    Firmware schreiben  Mit diesem Button ist es möglich, Firmware-Updates durchzuführen. Wählen Sie im Browser die Updatedatei „padusit_v[xx.yy.zzz].iba“ aus und starten Sie das Up- date mit <Ok>. Wichtiger Hinweis Dieser Vorgang kann einige Minuten dauern und darf nicht unterbrochen werden. Nach einem Update erfolgt automatisch ein Neustart des Geräts.

  • Seite 63: Padu-S - Register Analog

    Handbuch Sie erhalten folgende Meldung und das Gerät führt nach Abschluss automatisch eine Neu-Initialisierung mit gelöschten I/O-Einstellungen durch: Führen Sie anschließend erneut eine „Autom. Erkennung“ aus, wie in Kap. 11.2.1 beschrieben. 11.2.4 PADU-S – Register Analog Das Register „Analog“ erscheint erst, wenn die Erfassung mit analogen Eingangsmodu- len gestartet wurde.
  • Seite 64 Handbuch ibaPADU-S-IT-16 Abbildung 56: Modul PADU-S – Register „Digital“ Ausgabe 1.11...

  • Seite 65: Ibapadu-S-It-16 - Register Allgemein

    Handbuch 11.2.6 ibaPADU-S-IT-16 – Register Allgemein Abbildung 57: Modul ibaPADU-S-IT-16 – Register „Allgemein“ Grundeinstellungen  Verriegelt, Aktiviert, Name, Zeitbasis siehe Kapitel 11.2.2 „PADU-S – Register Allgemein“  Modul Nr. Logische Modulnummer zur eindeutigen Referenzierung von Signalen, z. B. in Aus- drucken und ibaAnalyzer.
  • Seite 66 Handbuch ibaPADU-S-IT-16 Abbildung 58: Modul ibaPADU-S-IT – Debug-Signale im Register „Digital“ Zusätzlich erscheint ein Register „Analog“ mit den Signalen Erfassungszeit, Unterset- zung der Erfassungszeit und Stellung des Drehschalters. Abbildung 59: Modul ibaPADU-S-IT – Debug-Signale im Register „Analog“ Die Bedeutung der Debug-Signale:...

  • Seite 67: Ibapadu-S-It-16 - Register Digital

    Handbuch 11.2.7 ibaPADU-S-IT-16 – Register Digital Abbildung 60: Modul ibaPADU-S-IT-16 – Register „Digital“  Name Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Signalnamen klicken.  Entprellfilter Über ein Dropdown-Menü können Sie die Betriebsart des Entprellfilters auswählen.

  • Seite 68: Technische Daten

    Spannungsversorgung DC 24 V, ± 10 % unstabilisiert, 1 A (ohne E/A-Module), 3 A (mit E/A-Modulen) Leistungsaufnahme Max. 20 W für ibaPADU-S-IT-16 Anzeigen 4 LEDs für Betriebszustand des Gerätes 8 LEDs für Zustand der Digitaleingänge 4 LEDs für benutzerdefinierte Anwendungen Einsatz- und Umweltbedingungen Kühlung...

  • Seite 69: Schnittstellen

    Handbuch Supplier's Declaration of Conformity 47 CFR § 2.1077 Compliance Information Unique Identifier: 10.124012 ibaPADU-S-IT-16 Responsible Party - U.S. Contact Information iba America, LLC 370 Winkler Drive, Suite C Alpharetta, Georgia 30004 (770) 886-2318-102 www.iba-america.com FCC Compliance Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

  • Seite 70: Abmessungen

    Kanal-Gehäuse AC 2,5 kV Anschlusstechnik 16-polige Stiftleiste, Stecker mit Klemmtechnik (0,2 mm bis 2,5 mm ), verschraubbar, beiliegend 12.4 Abmessungen ibaPADU-S-IT-16 (Maße in mm) Abbildung 61: Abmessungen ibaPADU-S-IT-16 (Maße in mm) Abbildung 62: Abmessungen ibaPADU-S-IT-16 mit Leitungen Ausgabe 1.11...
  • Seite 71 Handbuch Abstand zwischen 2 ibaPADU-S-IT-16-Systemen (Maße in mm) Abbildung 63: Mindestabstand zwischen 2 ibaPADU-S-IT-16-Systemen Ausgabe 1.11...
  • Seite 72 Handbuch ibaPADU-S-IT-16 ibaPADU-S-IT-16 und Baugruppenträger (Maße in mm) Abbildung 64: Abmessungen ibaPADU-S-IT-16 mit Baugruppenträger Ausgabe 1.11...

  • Seite 73: Grundplatte

    Handbuch Grundplatte (Maße in mm) Abbildung 65: Abmessungen Grundplatte Ausgabe 1.11...
  • Seite 74 Handbuch ibaPADU-S-IT-16 Baugruppenträger ibaPADU-S-B4S mit Montagewinkeln (Maße in mm) Abbildung 66: Abmessungen Montagewinkel mit ibaPADU-S-B4S Baugruppenträger ibaPADU-S-B1S für eine Zentraleinheit und ein Modul (Maße in mm) Abbildung 67: Abmessungen ibaPADU-S-B1S Ausgabe 1.11...
  • Seite 75 Handbuch (Maße in mm) Abbildung 68: Abmessungen ibaPADU-S-B1S bestückt Ausgabe 1.11...

  • Seite 76: Anschlussdiagramme

    Handbuch ibaPADU-S-IT-16 12.5 Anschlussdiagramme 12.5.1 Pinbelegung Spannungsversorgung 24 V (X14) :X14 Pin… Anschluss + 24 V DC, Spannungsversorgung 12.5.2 Pinbelegung Digitaleingänge (X5) :X5 Pin… Anschluss Digitaleingang 00 + Digitaleingang 00 - Digitaleingang 01 + Digitaleingang 01 - Digitaleingang 02 +...

  • Seite 77: Zubehör Und Verwandte Produkte

    Handbuch Zubehör und verwandte Produkte Baugruppenträger ibaPADU-S-B4S Bestellnummer 10.124000 Baugruppenträger mit rückseitiger Montage- möglichkeit für 1 ibaPADU-S-IT-16 mit bis zu 4 E/A-Modulen B x H x T: 229 mm x 219 mm x 27 mm Montagemittel beiliegend ibaPADU-S-B1S Bestellnummer 10.124002 Baugruppenträger mit Montagewinkel für...
  • Seite 78 Montageplatte 19“ für PADU-S modular Bestellnummer 10.124005 Montageplatte (483 mm/19“) zur Aufnahme von bis zu 2 Baugruppenträgern Montage 1 ibaPADU-S-IT-16 mittig oder 2 ibaPADU-S-IT-16 links und rechts Montagemittel beiliegend Module Carrier für ibaPADU-S Modular System Bestellnummer 10.124007 Modulträger zur Aufnahme von 1 Baugrup- penträger mit Modulen...
  • Seite 79 Handbuch LWL-Karten Produkt Best. Nr. Bemerkung ibaFOB-io-D 11.115810 PCI-Karte (1 Eingang, 1 Ausgang) ibaFOB-2i-D 11.115710 PCI-Karte (2 Eingänge) ibaFOB-2io-D 11.115800 PCI-Karte (2 Eingänge, 2 Ausgänge) ibaFOB-4i-D 11.115700 PCI-Karte (4 Eingänge) ibaFOB-4o-D Ergänzungsmodul (4 Ausgänge) - Für PCI-Slot (lang) 11.116201 Für alle ibaFOB-D-Karten als Ausgangsmodul...

  • Seite 80: Anhang

    Handbuch ibaPADU-S-IT-16 Anhang 14.1 Abkürzungen DHCP Dynamic Host Configuration Protocol Daylight Saving Time Greenwich Mean Time Lichtwellenleiter Network Time Protocol PMAC Programmable Measurement and Automation Controller Real Clock Time TCP/IP Transmission Control Protocol / Internet Protocol Universal Time Coordinated WINS Windows Internet Name Service Ausgabe 1.11...

  • Seite 81: Stichwortverzeichnis

    Digitaleingänge PMAC Firmware starten/stoppen Status Update Host-Name Spannungsversorgung I/O-Manager Stromversorgung ibaLogic 39, 44 Systemereignisse ibaPADU-S-IT-16 als Zielsystem eventlog Signale projektieren Systemfunktionstaster Signale zuweisen Systemzeit Signaleinstellungen für LWL-Schnittstelle 49 ibaLogic-Programm auf Laufzeit speichern Update löschen 16, 17, 55 der Module ibaPDA über ibaPDA...
  • Seite 82 Handbuch ibaPADU-S-IT-16 Zeitsynchronisation Zeitzone Ausgabe 1.11...

  • Seite 83: Support Und Kontakt

    Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Zentrale iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
