2.4.2 Spannungsversorgung +24 VDC
Der für den Anschluss der Spannungsversorgung notwendige 3-polige Stecker ist nicht im Lieferumfang enthalten.
Dieser kann bei B&R unter der Best.Nr. 0TB103.9 (Schraubklemme) oder 0TB103.91 (Federzugklemme) bestellt
werden.
Die Belegung der Pins ist entweder der folgenden Tabelle oder dem Aufdruck auf dem APC510 Gehäuse zu
entnehmen. Die Versorgungsspannung wird intern durch eine fix aufgelötete Sicherung (10A, flink) abgesichert,
sodass bei Überlast (Austausch der Sicherung notwendig) oder falschem Anschließen (Verpolungsschutz - kein
Austausch der Sicherung notwendig) der Versorgungsspannung keine Beschädigung des Gerätes erfolgt. Wird
die Sicherung in einem Fehlerfalle zerstört, so muss das Gerät an B&R zur Reparatur geschickt werden.
verpolungssicher
Pin
1
2
3
Bestellnummer
Kurzbeschreibung
Feldklemmen
0TB103.9
Stecker 24 V 5.08 3p Schraubklemme
0TB103.91
Stecker 24 V 5.08 3p Federzugklemme
Erdung
Vorsicht!
Die Funktionserde (Pin 2) ist möglichst kurz mit Erde (z.B. Schaltschrank) zu verbinden. Dabei ist zu
empfehlen, den größt möglichen zugelassenen Leiterquerschnitt beim Versorgungsstecker zu verwen-
den.
Die APC510 Systeme besitzen auf der Unterseite einen Erdungsanschluss.
Mit der M4 Sicherheitsmutter kann z.B. ein Kupferband, das an einem zentralen Erdungspunkt des Schaltschrankes
oder der Anlage in der der APC510 eingebaut wird, befestigt werden. Der Leitungsquerschnitt sollte dabei so groß
wie möglich (mindestens 2,5 mm²) gewählt werden.
Automation PC 510 Anwenderhandbuch V 1.01
Spannungsversorgung
Beschreibung
+
Funktionserde
-

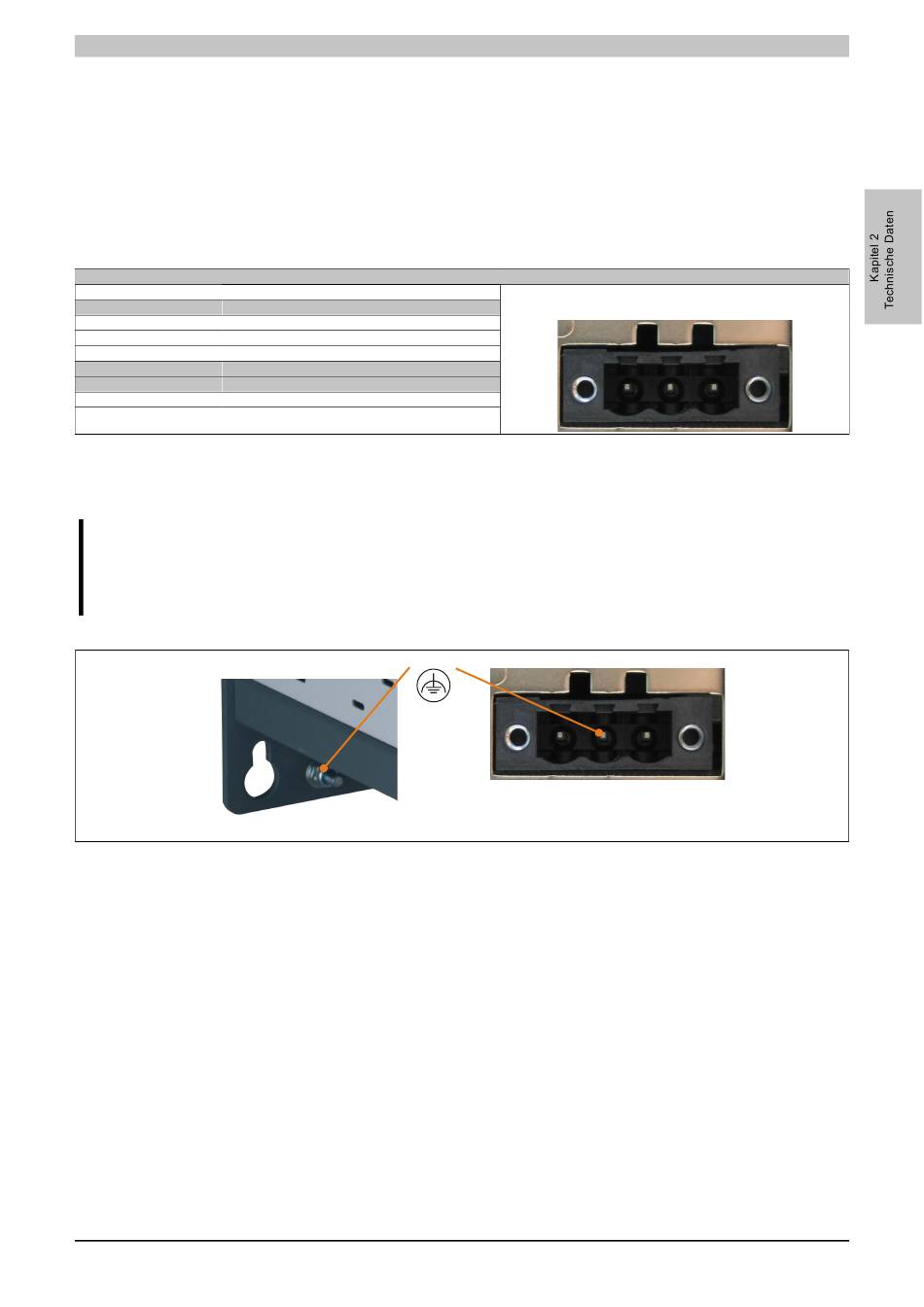

Tabelle 6: Spannungsversorgungsanschluss Power 24 VDC
Erdungsanschluss
Abbildung 6: Erdungsanschluss
Technische Daten • Gesamtgerät
3-polig, male
1
2
3
1
2
3
23
