Produktbezeichnung
Mechanische Eigenschaften
Abmessungen
Länge
Durchmesser
Biegeradius
feste Verlegung
flexible Verlegung
Beweglichkeit
Schleppkettendaten
Biegewechsel
Geschwindigkeit
Biegeradius
Hub
Gewicht
Zugbelastbarkeit
in Betrieb
bei Verlegung
Tabelle 176: 5CASDL.0018-03, 5CASDL.0050-03, 5CASDL.0100-03, 5CASDL.
0150-03, 5CASDL.0200-03, 5CASDL.0250-03, 5CASDL.0300-03 - Technische Daten
Biegeradiusspezifikation
Abmessungen
174
5CASDL.
5CASDL.
0018-03
0050-03
1,8 m ±20 mm
5 m ±45 mm
flexibel; gilt von Ferrit - Ferrit (getestet 300000 Zyklen bei 15x Kabeldurchmesser, 4800 Zyklen / Stunde)
ca. 460 g
ca. 1020 g

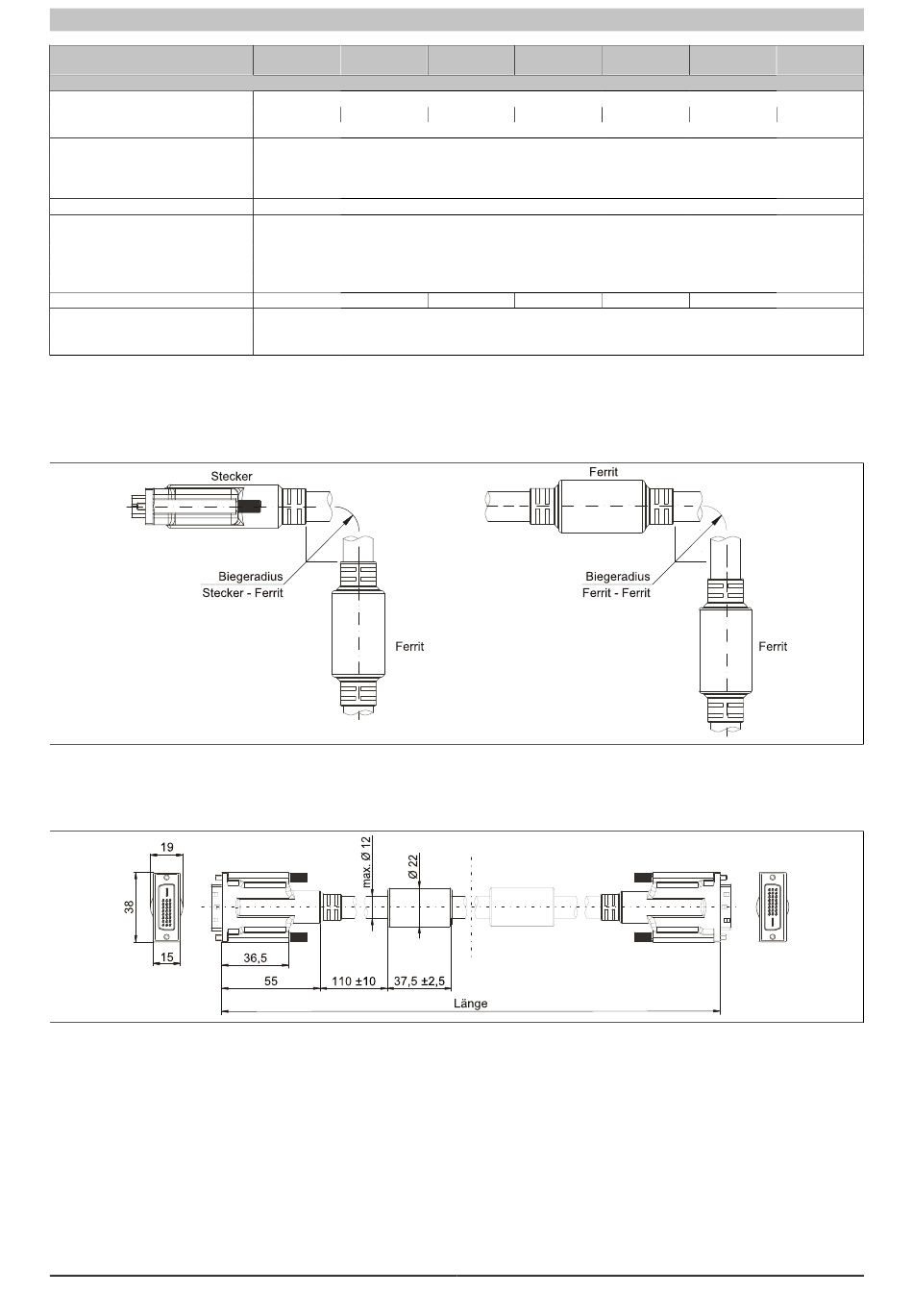

Abbildung 91: Biegeradiusspezifikation
Abbildung 92: 5CASDL.0xxx-03 - Abmessungen
5CASDL.
5CASDL.
0100-03
0150-03
10 m ±90 mm
15 m ±135 mm 20 m ±180 mm 25 m ±225 mm 30 m ±270 mm
max. 12 mm
≥ 6x Kabeldurchmesser (von Stecker - Ferrit)
≥ 10x Kabeldurchmesser (von Ferrit - Ferrit)
≥ 15x Kabeldurchmesser (von Ferrit - Ferrit)
300.000
4800 Zyklen/Stunde
180 mm; 15x Kabeldurchmesser
460 mm
ca. 1940 g
ca. 2840 g
≤ 50 N
≤ 400 N
Automation PC 510 Anwenderhandbuch V 1.01
5CASDL.
5CASDL.
0200-03
0250-03
ca. 3740 g
ca. 4560 g
5CASDL.
0300-03
ca. 5590 g
