Abbildung 87: 5Casdl.0Xxx-00 - Belegung - B&R Automation PC 510 Anwenderhandbuch

Kabelbelegung
Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu bauen, so ist ein Kabel gemäß dieser Belegung
zu verdrahten.
Wird ein selbst gebautes Kabel verwendet, kann B&R keine Garantie für dessen Funktion übernehmen.
Für die bei B&R erhältlichen Kabel wird die Funktion gewährleistet.
DVI (24+1), male
16
8
24
17
1
9
Automation PC 510 Anwenderhandbuch V 1.01
Anschlussbelegung
DVI (24+1), male
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
Gesamtschirm

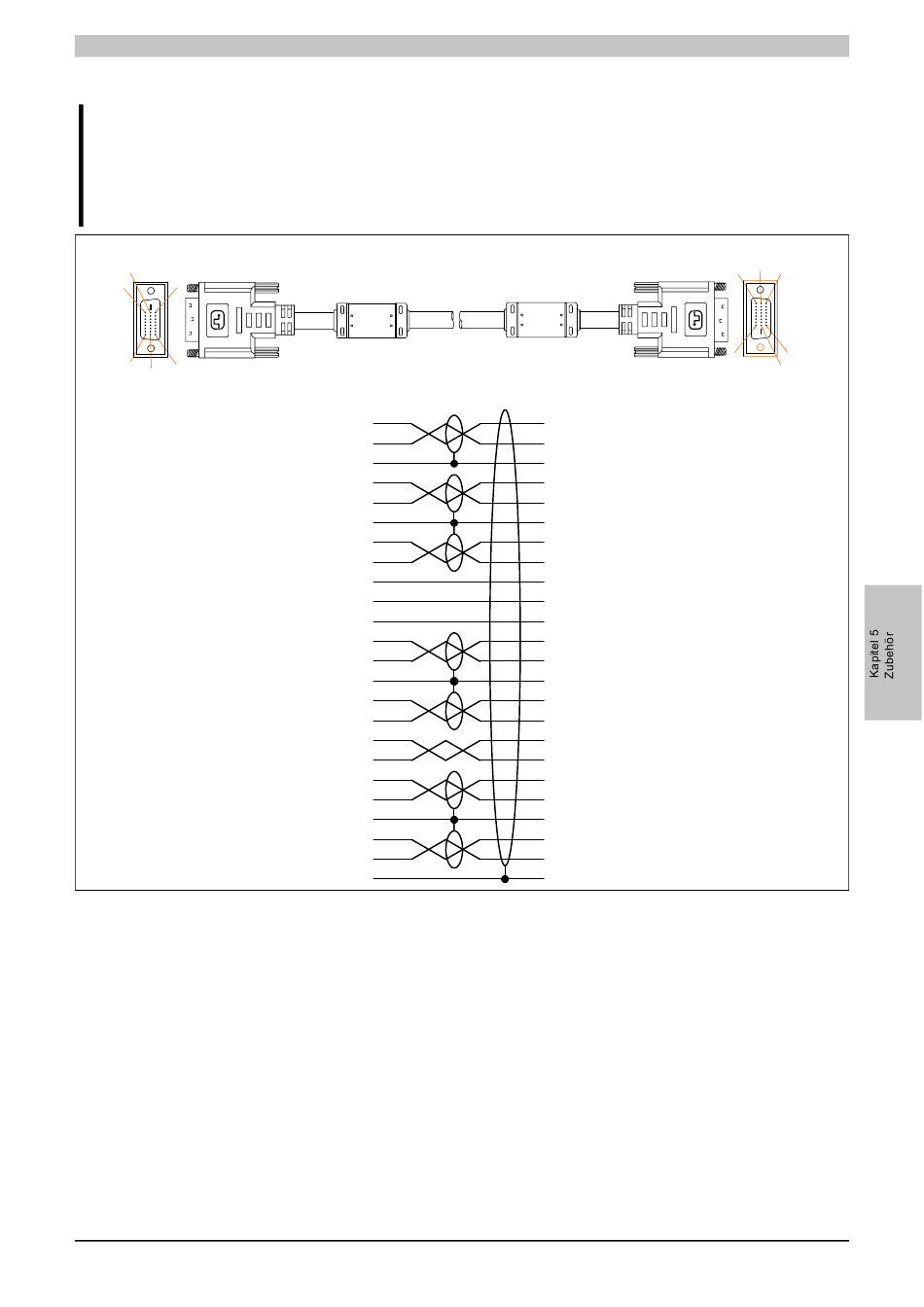

Abbildung 87: 5CASDL.0xxx-00 - Belegung
DVI (24+1), male
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
Gesamtschirm
Zubehör • Kabel
DVI (24+1), male
9
17
1
24
8
16
