2.4.4 Ethernet (ETH)
Dieser Ethernet Controller ist im CPU Board integriert und wird über das CPU Board nach außen geführt.
Controller
Verkabelung
Übertragungsgeschwindig-
keit
Kabellänge
Speed LED
Grün
Orange
Link LED
Orange
Link (Eine Verbindung
zu einem Ethernet Netz-
werk ist vorhanden)
1)
Umschaltung erfolgt automatisch.
2)
Die 10 MBit/s Übertragungsgeschwindigkeit / Verbindung ist nur vorhanden, wenn zeitgleich die Link LED aktiv ist.
Treibersupport
Für den Betrieb des Intel Ethernet-Controllers 82574 ist ein spezieller Treiber notwendig. Es stehen für die freige-
gebenen Betriebssysteme im Downloadbereich der B&R Homepage (www.br-automation.com) Treiber zum Down-
load bereit.
Information:
Benötigte Treiber sind nur von der B&R Homepage, nicht aber von den Herstellerseiten, herunterzu-
laden.
Automation PC 510 Anwenderhandbuch V 1.01

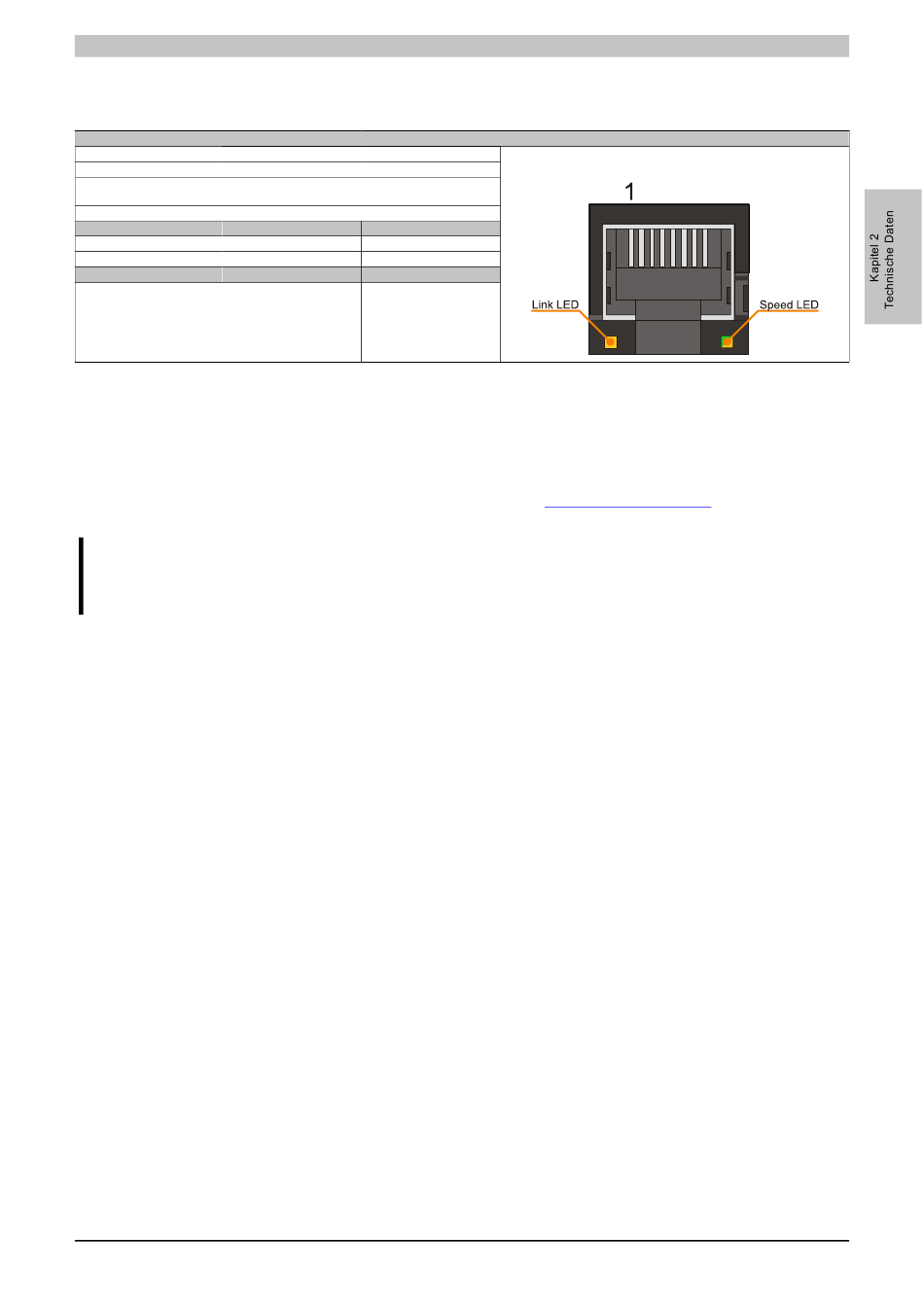

Ethernet Anschluss (ETH)
Intel 82574
S/STP (Cat5e)
10/100/1000 MBit/s
1)
max. 100 m (min. Cat5e)
Ein
Aus
100 MBit/s
10 MBit/s
1000 MBit/s
-
Ein
Aus
Activity (Blinkt) (Daten
werden übertragen)
Tabelle 8: Ethernet Anschluss (ETH)
Technische Daten • Gesamtgerät
RJ45 Twisted Pair (10BaseT/100BaseT), female
2)
