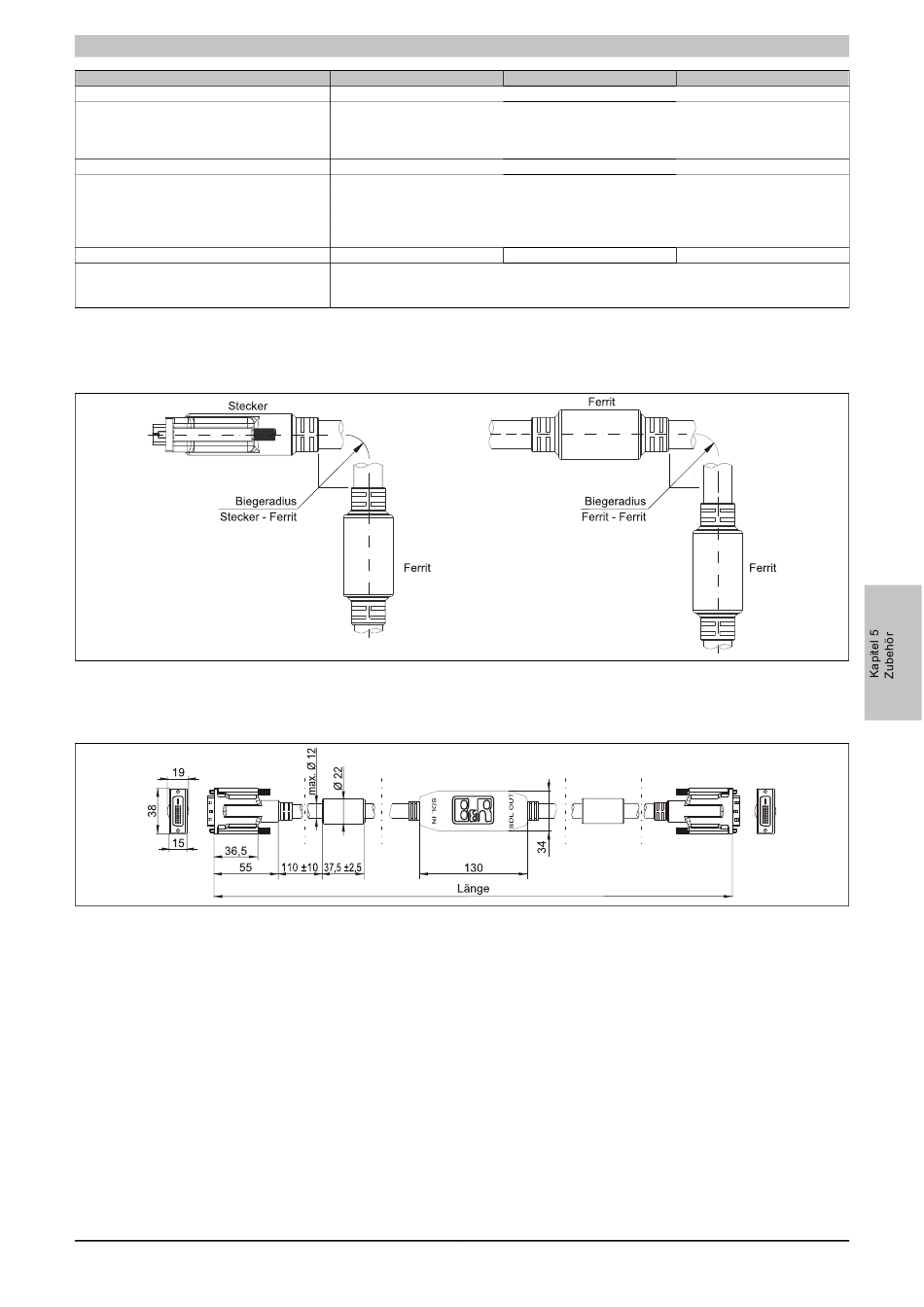

Abbildung 94: Biegeradiusspezifikation; Abbildung 95: 5Casdl.0Xx0-13 - Abmessungen - B&R Automation PC 510 Anwenderhandbuch

Produktbezeichnung
Höhe
Biegeradius
feste Verlegung
flexible Verlegung
Beweglichkeit
Schleppkettendaten
Biegewechsel
Geschwindigkeit
Biegeradius
Hub
Gewicht
Zugbelastbarkeit
in Betrieb
bei Verlegung
Tabelle 179: 5CASDL.0300-13, 5CASDL.0400-13, 5CASDL.0430-13 - Technische Daten
Biegeradiusspezifikation
Abmessungen
Automation PC 510 Anwenderhandbuch V 1.01
5CASDL.0300-13
≥ 6x Kabeldurchmesser (von Stecker - Ferrit)
≥ 10x Kabeldurchmesser (von Ferrit - Ferrit)
≥ 15x Kabeldurchmesser (von Ferrit - Ferrit)
flexibel; gilt von Ferrit - Ferrit (getestet 300000 Zyklen bei 15x Kabeldurchmesser, 4800 Zyklen / Stunde)
ca. 5430 g
Abbildung 94: Biegeradiusspezifikation
Abbildung 95: 5CASDL.0xx0-13 - Abmessungen
5CASDL.0400-13
18,5 mm
300.000
4800 Zyklen/Stunde
180 mm; 15x Kabeldurchmesser
460 mm
ca. 7200 g
≤ 50 N
≤ 400 N
Zubehör • Kabel
5CASDL.0430-13
ca. 7790 g
