2
3
4
5
6
7
8
Status LEDs
LED
Farbe
Status
CAN
Gelb
Ein
Aus
Status LED
Grün
Ein
Rot
Ein
LED TERM Gelb
Ein
Aus
CAN Terminierungsschalter
Am Interface Board ist ein CAN Abschlusswiderstand integriert. Mit einem Schalter an der Frontseite wird der
Abschlusswiderstand zu- oder abgeschaltet. Ein aktivierter Abschlusswiderstand wird durch die LED TERM an-
gezeigt.
Firmware Update
Die Firmware ist Bestandteil des Automation Studios. Das Modul wird automatisch auf diesen Stand gebracht.
Um die im Automation Studio enthaltene Firmware zu aktualisieren, ist ein HW Upgrade durchzuführen (siehe
Online Hilfe "Projekt Management - Automation Studio Upgrade").
Automation PC 510 Anwenderhandbuch V 1.01

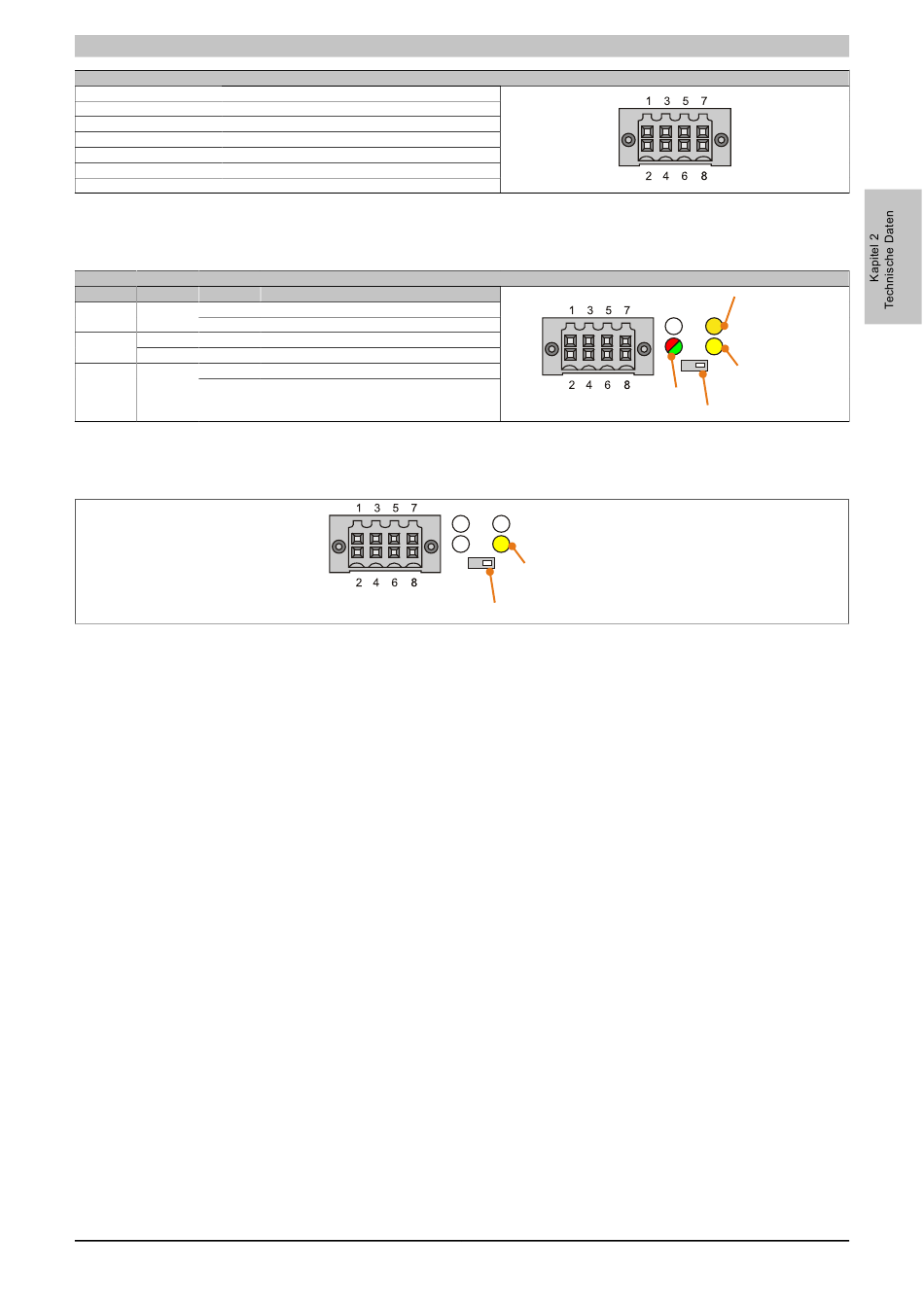

CAN Bus
-
-
CAN⊥ (CAN Ground)
SHLD (Shield - Schirm)
SHLD (Shield - Schirm)
CAN_L (CAN Low)
CAN_H (CAN High)
Tabelle 43: 5PP5IF.FCAN-00 - CAN Schnittstelle
Status LEDs
Bedeutung
Daten senden
Daten empfangen
Schnittstellenmodul ist aktiv
CPU läuft hoch
Der Abschlusswiderstand ist zugeschaltet
Der Abschlusswiderstand ist abgeschaltet
Tabelle 44: 5PP5IF.FCAN-00 - Status LEDs
Abbildung 9: CAN Terminierungsschalter
Technische Daten • Einzelkomponenten
Status LED
LED
TERM
Terminierungsschalter
CAN LED
LED
TERM
Terminierungsschalter
49
