Technische Daten • Gesamtgerät

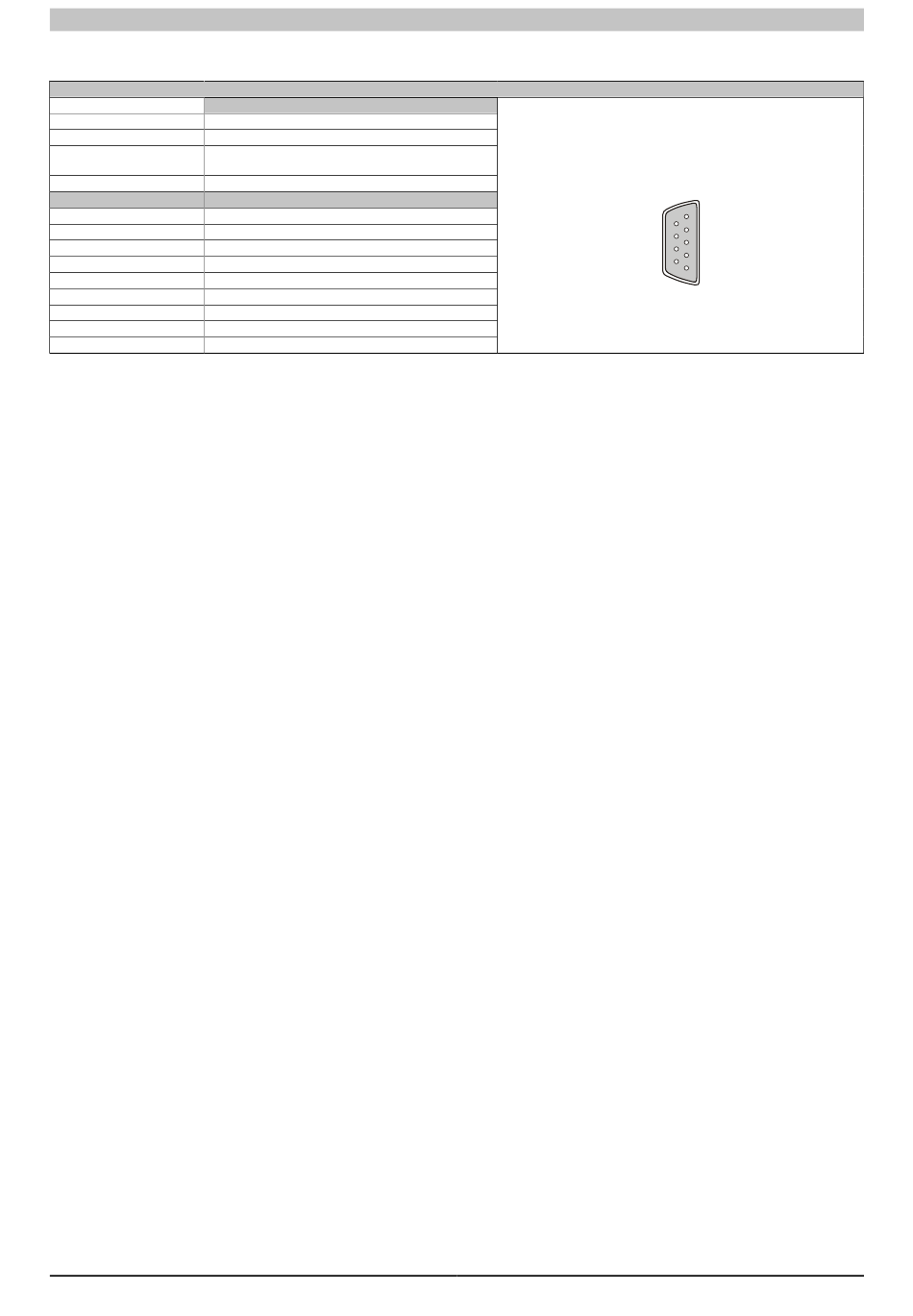

2.4.3 Serielle Schnittstelle COM1

Typ
UART
Übertragungsgeschwindig-
keit
Kabellänge
Pin
1
2
3
4
5
6
7
8
9
24
Serielle Schnittstelle COM1
RS232
RS232, modemfähig, nicht galvanisch getrennt
16550 kompatibel, 16 Byte FIFO
max. 115 kBaud
max. 15 Meter
Belegung
DCD
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI
Tabelle 7: Pinbelegung COM1
9-poliger DSUB Stecker
1
6
9
5
